Daikin RXM50N2V1B9 [51/72] Энергосбережение в режиме ожидания
![Daikin RXM50N2V1B9 [51/72] Энергосбережение в режиме ожидания](/views2/1770449/page51/bg33.png)
7 | Конфигурирование
Справочное руководство для монтажника
51
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
7.2 Энергосбережение в режиме ожидания
7.2.1 Общее представление об энергосбережении в режиме ожидания
В этом режиме электропитание наружного блока отключается, а внутренний
блок переводится в энергосберегающий режим ожидания для снижения
энергопотребления.
Этот режим применяется только с наружными блоками RXM50+60N и
ARXM50N, а также с внутренними блоками FTXMи ATXM.
ИНФОРМАЦИЯ
Энергосберегающий режим ожидания применяется ТОЛЬКО с указанными выше
блоками.
ПРЕДУПРЕЖДЕНИЕ
Прежде чем подсоединять или отсоединять разъем, проверьте, отключено ли
электропитание.
ИНФОРМАЦИЯ
Внутренний блок, несовместимый с энергосберегающим режимом ожидания,
можно подключать только через селективный разъем.

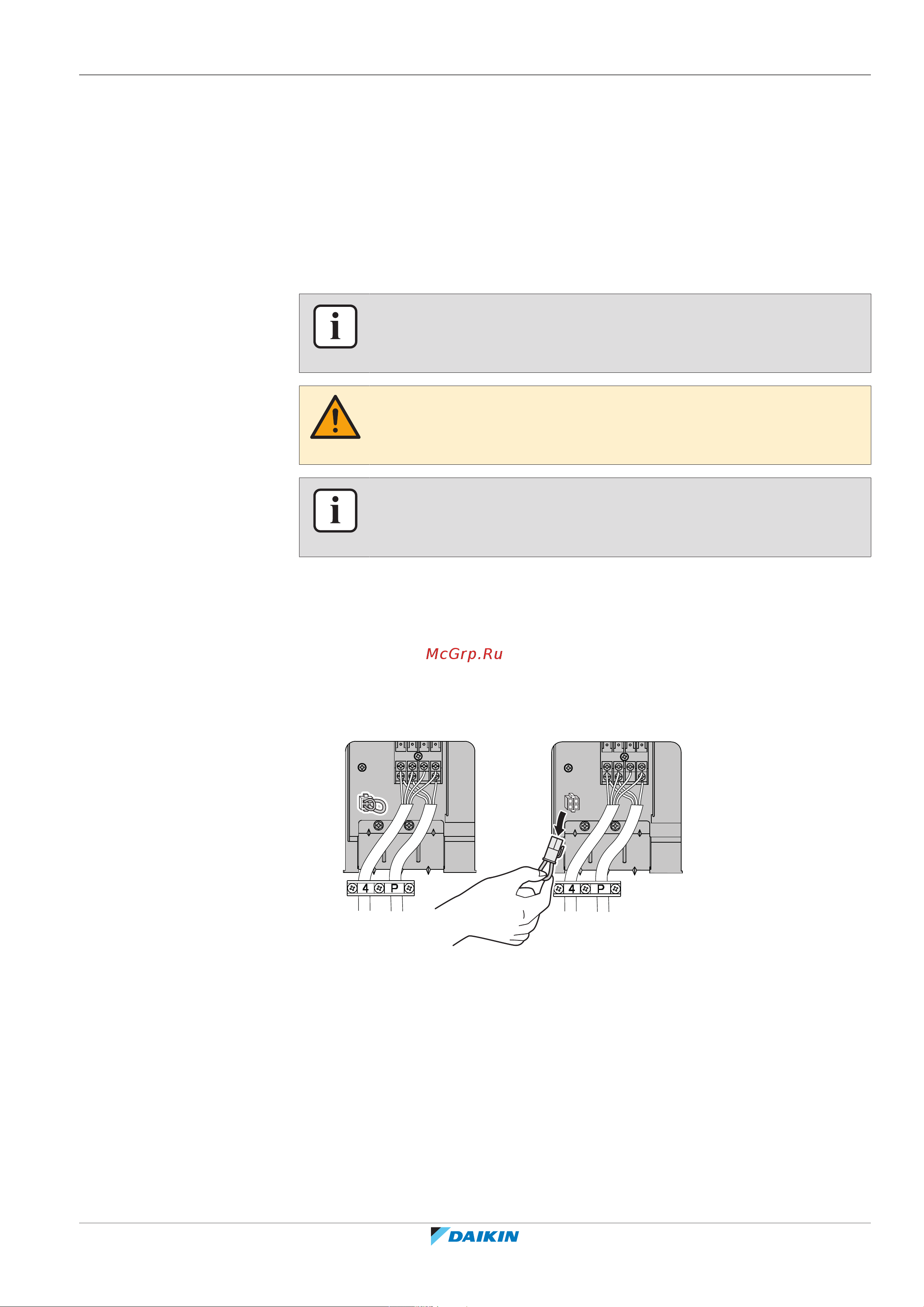

7.2.2 Перевод оборудования в энергосберегающий режим ожидания
Предварительные условия: ОБЯЗАТЕЛЬНО отключите главный источник
электропитания.
1 Снимите сервисную крышку.
2 Отсоедините селективный разъем блока, несовместимого с
энергосберегающим режимом ожидания.
3 Включите главный источник электропитания.
