6 | Монтаж
Справочное руководство для монтажника
30
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
353
600
240
(mm)
240
a
a 100мм над расчетной поверхностью снежного покрова

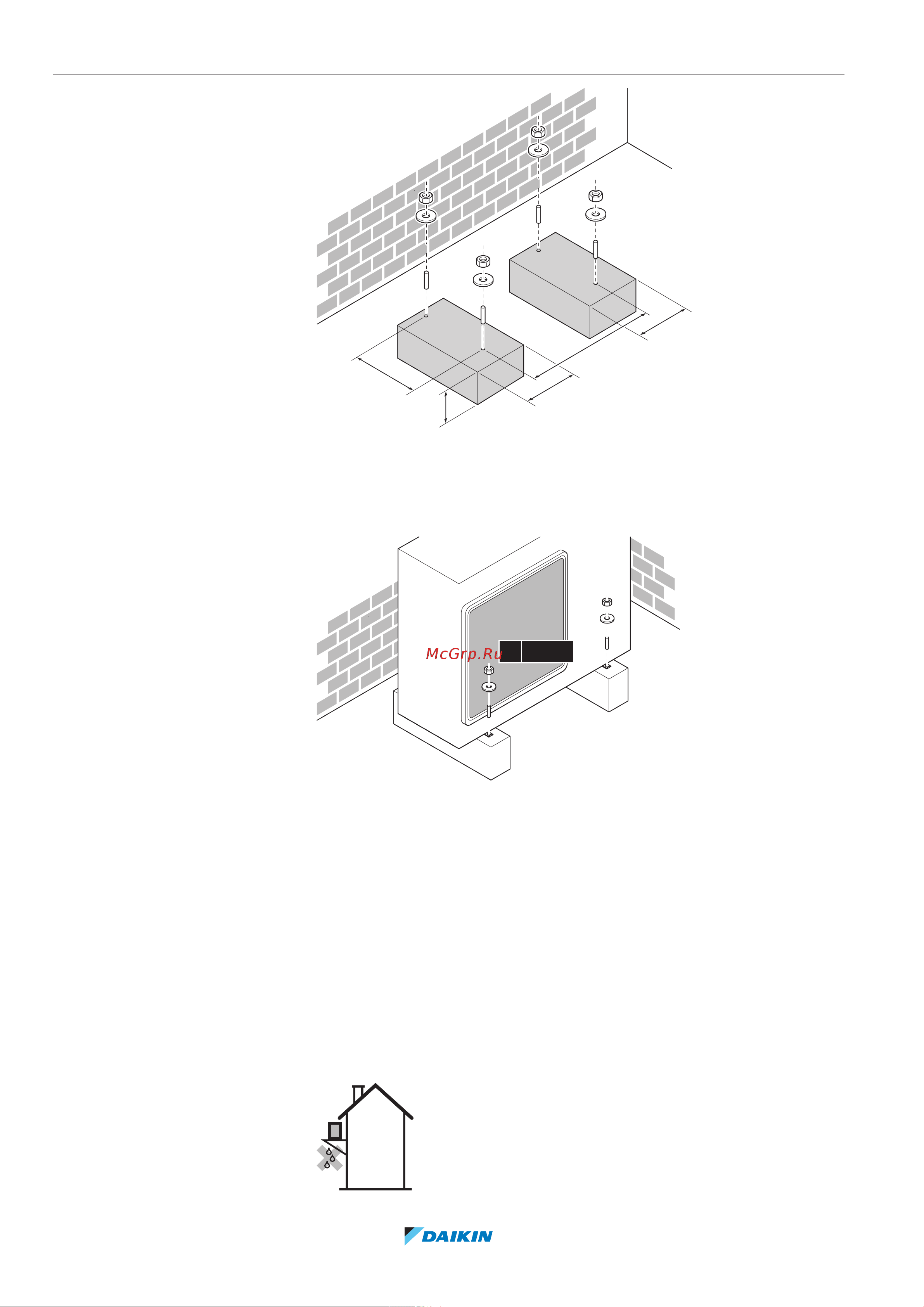

6.3.4 Установка наружного блока
4× M8/M10
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся надлежащим
образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание гололедицы во время
заморозков.
▪ Если блок монтируется на раме, установите водонепроницаемый поддон на
расстоянии не более 150 мм от днища блока во избежание просачивания
воды в блок, а также каплеобразования (см. рисунок ниже).
