5 | Подготовка
Справочное руководство для монтажника
23
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12

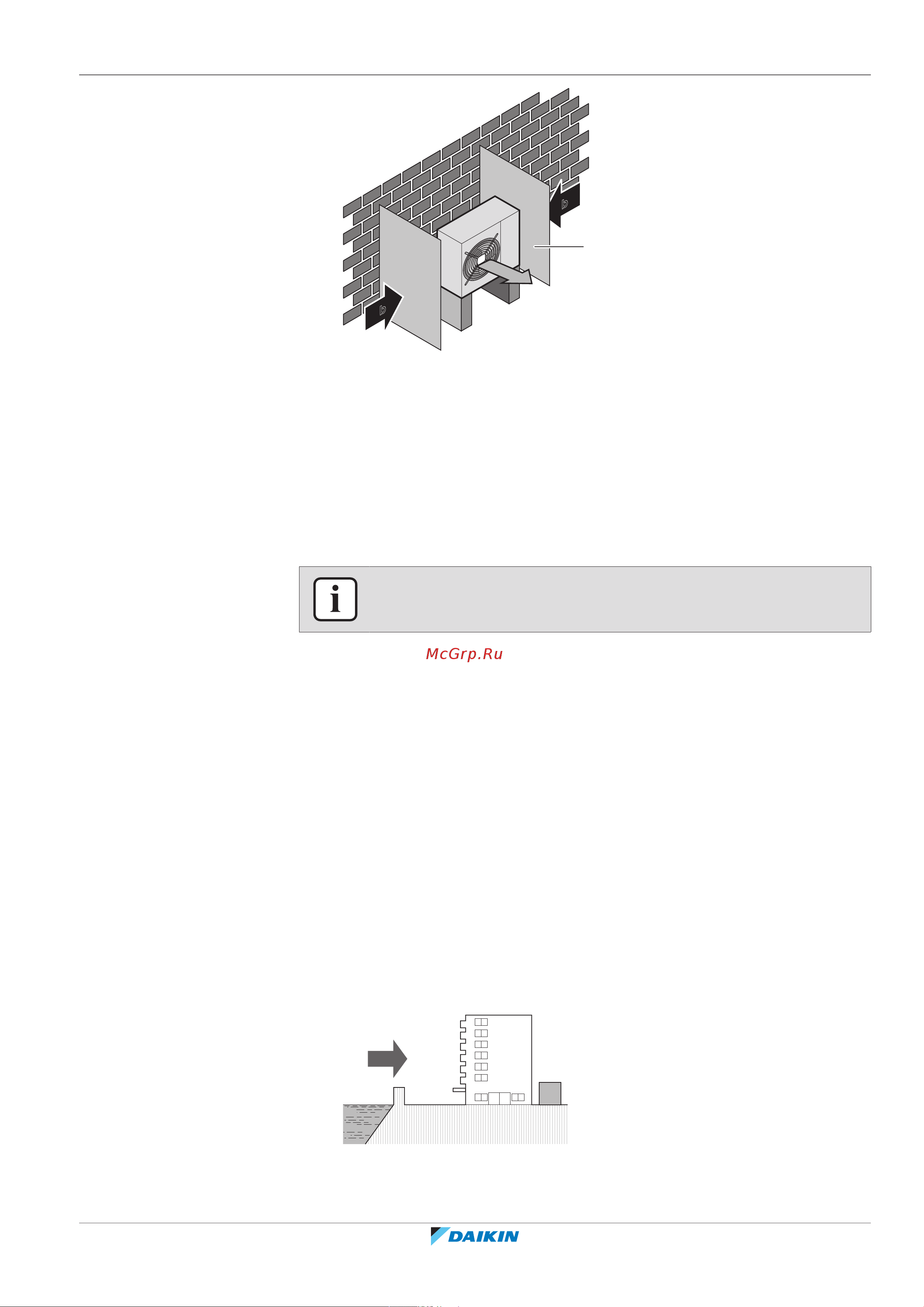

b
a
b
c
a Защитная панель
b Преобладающее направление ветра
c Выброс воздуха
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте акустически уязвимых зон (например, рядом со спальней), где
шум блока во время работы может доставлять неудобство.
Обратите внимание: Если звук измерить в фактических условиях установки,
то из-за окружающего шума и звуковых отражений значение, полученное в
результате измерения, может превышать уровень звукового давления,
указанный в разделе "Звуковой спектр" книги технических данных.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
НЕ рекомендуется устанавливать блок в следующих местах, так как это может
сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
Установка на морском побережье. Наружный блок НЕ должен подвергаться
прямому воздействию морского ветра. В противном случае насыщенный
солью воздух может привести к коррозии и, как следствие, к сокращению
срока службы блока.
Наружный блок устанавливается там, где он не подвергается прямому
воздействию морского ветра.
Пример: за зданием.
b
c
a
Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
