6 | Монтаж
Справочное руководство для монтажника
28
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и сделать при монтаже
системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Как открываются блоки
2 Монтаж наружного блока
3 Подсоединение трубопроводов хладагента
4 Проверка трубопровода хладагента
5 Заправка хладагентом
6 Подключение электропроводки
7 Завершение монтажа наружного блока
6.2 Открывание блока
6.2.1 Об открывании блока
Периодически приходится открывать блок. Пример:
▪ Подсоединяя трубопроводы хладагента
▪ При подсоединении электропроводки
▪ При выполнении технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.

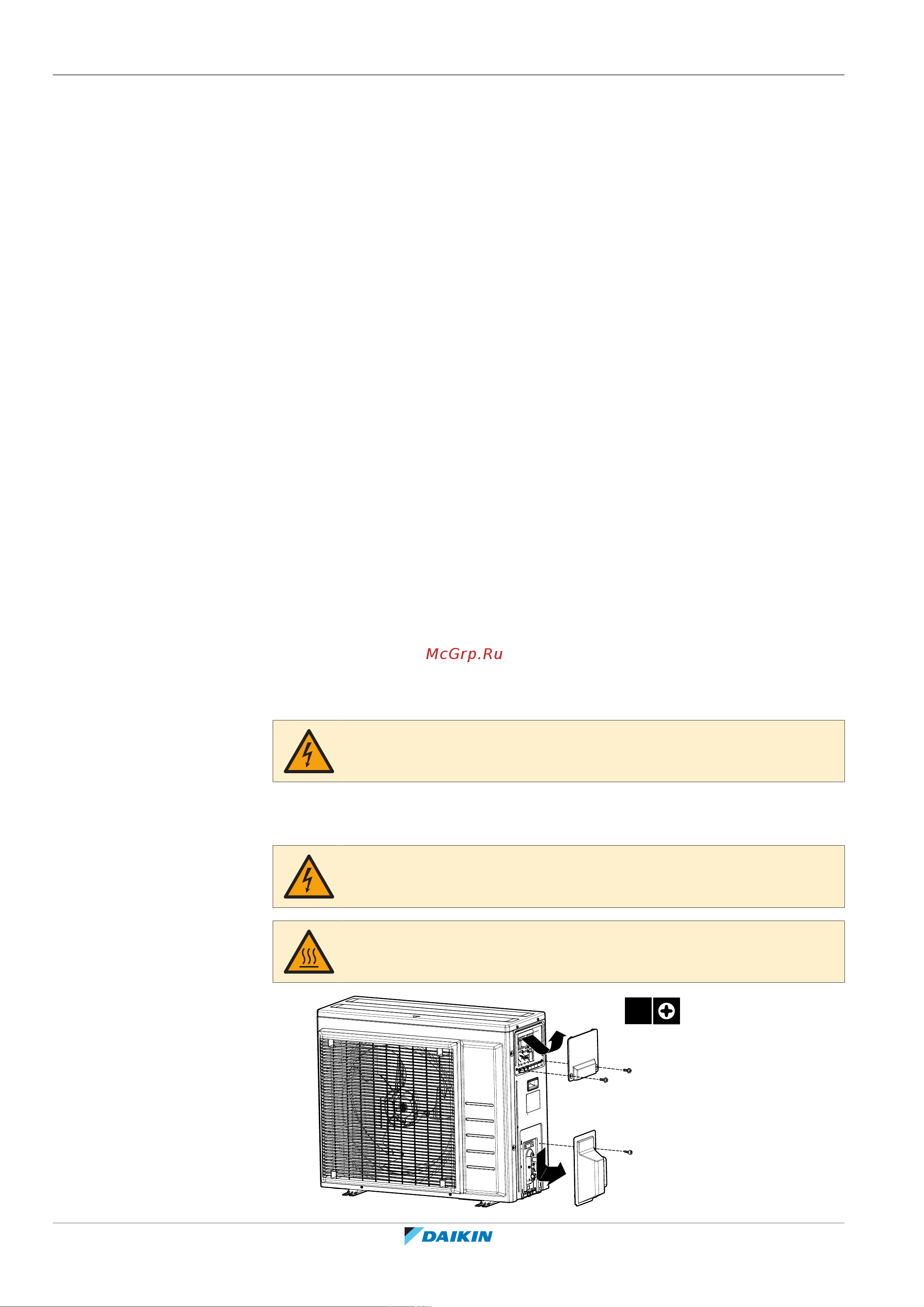

6.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
3×
2
2
1
1
1
