Daikin RXM50N2V1B9 [46/72] Монтаж
![Daikin RXM50N2V1B9 [46/72] Монтаж](/views2/1770449/page46/bg2e.png)
6 | Монтаж
Справочное руководство для монтажника
46
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
g S70 – токоподводящий провод электромотора вентилятора

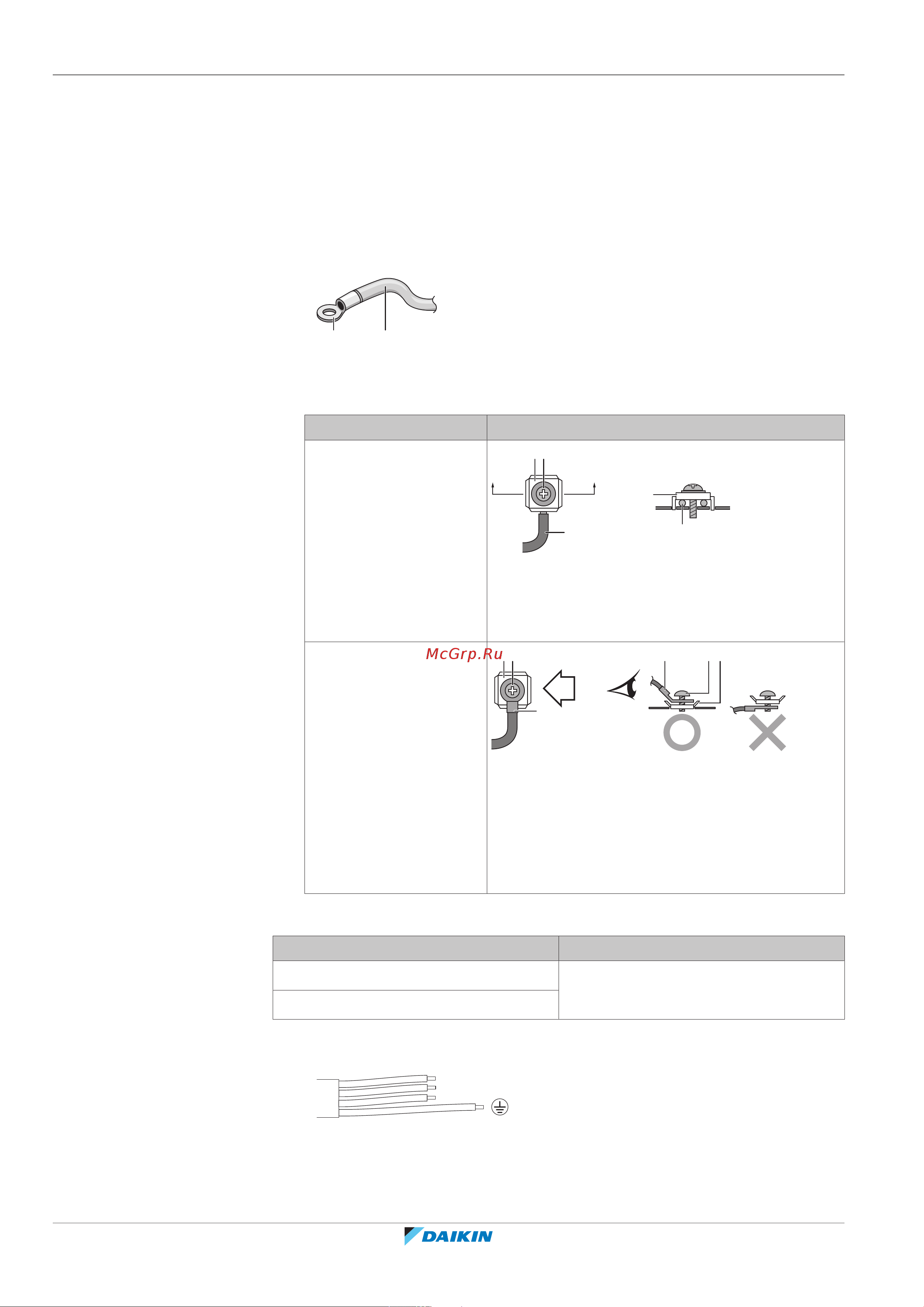

6.7.3 Рекомендации относительно подсоединения электропроводки
Соблюдайте следующие рекомендации.
▪ При использовании многожильных проводов установите круглый обжимной
наконечник на конец провода. Установите круглый отогнутый разъем на
провод над покрытой частью и закрепите разъем подходящим
инструментом.
b a
a Проводка со скрученными многожильными кабелями
b Круглый отогнутый разъем
▪ Для установки проводов используйте следующий способ:
Тип провода Способ установки
Одножильный провод
c b
c
aa
A
AA´
A´
a Одножильный провод с петлей на конце
b Винт
c Плоская шайба
Проводка со
скрученными
многожильными
кабелями с круглым
отогнутым разъемом
c b ba c
a
B
B
a Разъем
b Винт
c Плоская шайба
O Допустимо
X НЕДОПУСТИМО
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,3
M4 (заземление)
▪ Провод заземления между фиксатором проводки и клеммой должен быть
длиннее остальных проводов.
