Daikin RXM50N2V1B9 [37/72] Монтаж

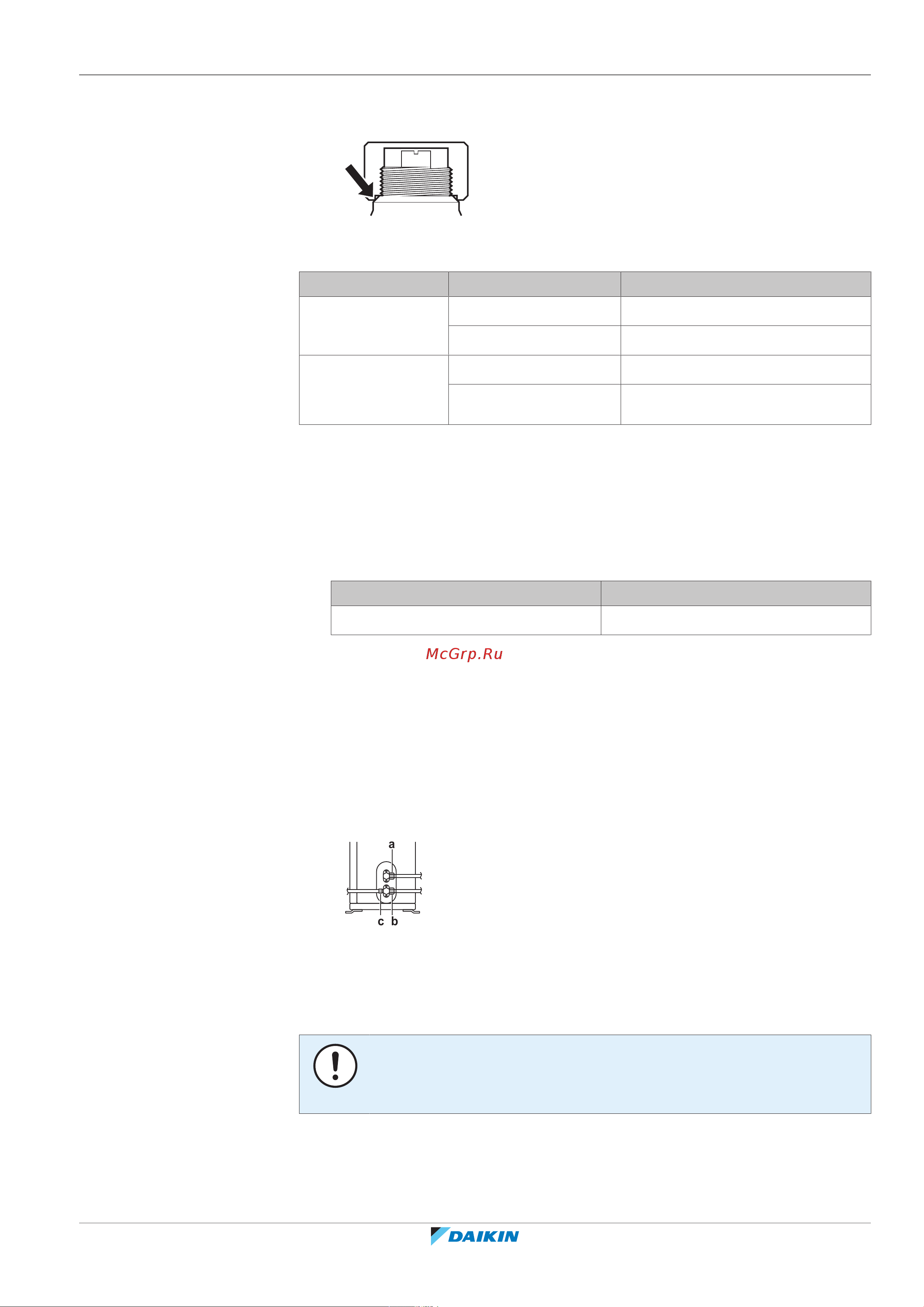

![Daikin RXM50N2V1B9 [37/72] Монтаж](/views2/1770449/page37/bg25.png)
6 | Монтаж
Справочное руководство для монтажника
37
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
Обращение с крышкой штока
▪ Уплотнение крышки штока обозначено стрелкой. НЕ повредите его.
▪ По окончании работы с запорным вентилем не забудьте плотно закрыть
крышку штока и проверить, нет ли протечек хладагента.
Крышка штока Ø трубки (мм) Момент затяжки (Н·м)
Контур жидкого
хладагента
6,4 22~28
9,5 33~39
Контур
газообразного
хладагента
12,7 49~59
15,9 61~74
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом, оснащенным стержнем
нажатия на вентиль, поскольку сервисное отверстие относится к
ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не забудьте плотно
закрыть его крышку и проверить, нет ли протечек хладагента.
Позиция Момент затяжки (Н·м)
Крышка сервисного отверстия 11~14
6.4.7 Подсоединение трубопровода хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа должны быть как
можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту трубопроводов по
месту монтажа от физического повреждения.
1 Соедините патрубок жидкого хладагента внутреннего блока с
жидкостным запорным вентилем наружного блока.
a
bc
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего блока с
запорным вентилем газообразного хладагента наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.
