2.4 Размещение и монтаж

Агрегат должен быть установлен на ровном цементном или стальном основании, пригодном для выдерживания общего веса комплектной

эксплуатируемой машины, и располагаться таким образом, чтобы обеспечить пространство для техобслуживания, позволяющее

производить очистку и/или демонтаж испарителя и трубопроводов конденсатора. См. рекомендации в нижеприведенном рисунке. Трубы

конденсатора и испарителя расширены внутри трубной решетки, что позволяет при необходимости производить их замену.

Компрессоры

1–2

3,5 м

4,6 м

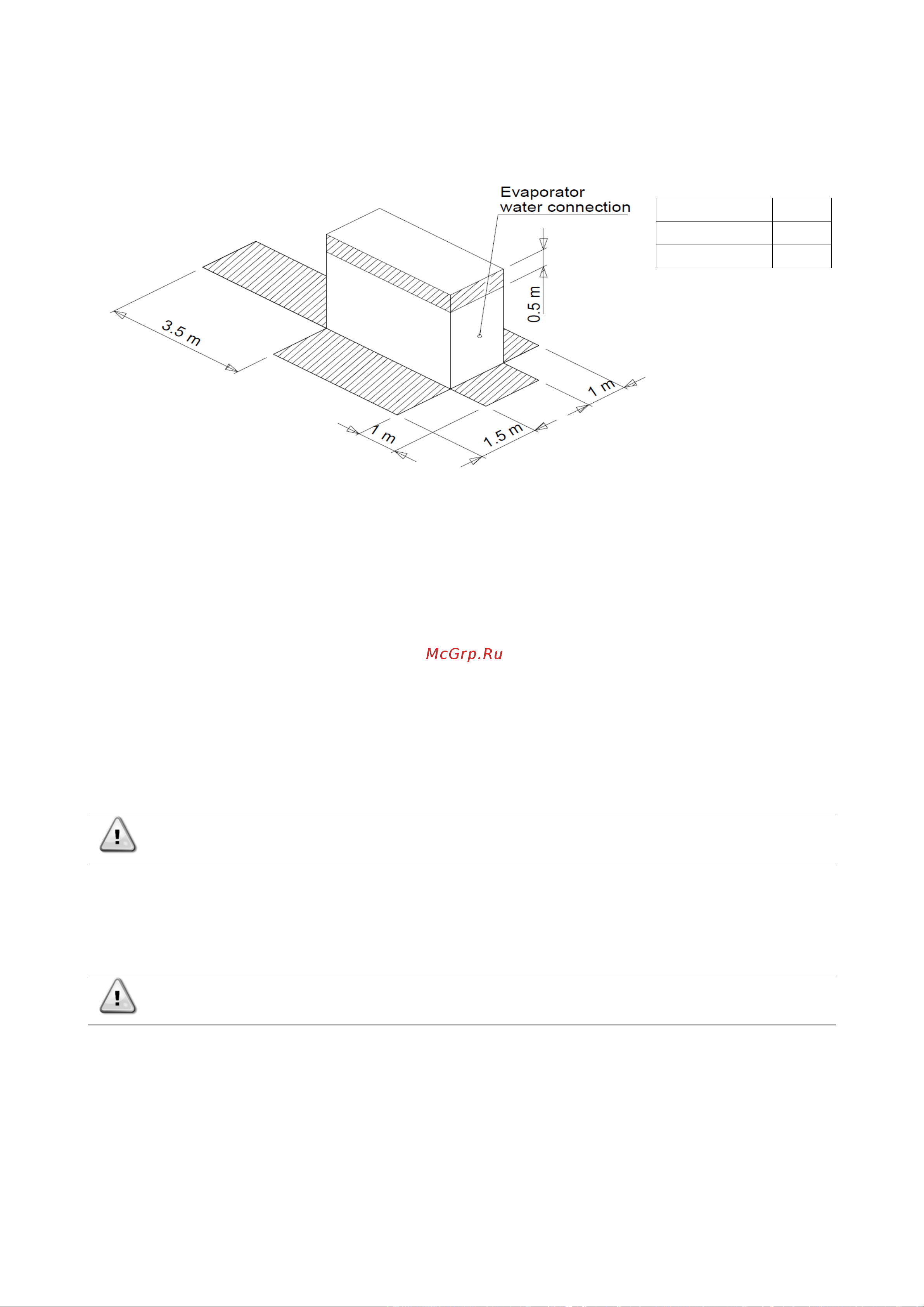

Рис. 9 - Расположение агрегата

Расстояние «A» на рисунке составляет 3,5 м для однокомпрессорного и двухкомпрессорного агрегата и 4,6 м для агрегата с тремя

компрессорами.

Положение агрегата должно обеспечивать возможность доступа ко всем предохранительным и контрольным устройствам. Ни при каких

условиях не загораживайте предохранительные устройства (предохранительные клапаны, реле давления), которые в силу их значимости

должны проходить периодические проверки. Выход предохранительных клапанов должен быть подключен перед началом работы. Для

определения размеров выходных труб предохранительных клапанов мы рекомендуем придерживаться гармонизированных стандартов и

EN13136.

Эти агрегаты включают в себя установку двух предохранительных клапанов для каждого теплообменника, установленных на обменном

кране, который всегда поддерживает активный клапан. Таким образом, оба предохранительных клапана на каждом теплообменнике

должны быть подключены вне машинного отделения. Эти трубы необходимо проложить таким образом, чтобы в случае открытия клапана

поток выпускаемого хладагента не попал на людей и/или предметы и внутрь здания через окна и/или другие отверстия.

В машинном отделении должна быть обеспечена достаточная вентиляция, чтобы предотвратить накопление хладагента внутри, который

может лишить воздух необходимого содержания кислорода и тем самым вызвать удушье. В этой связи рекомендуется применять

согласованный стандарт EN378-3 (Требования к охране труда и окружающей среды – установка и защита людей) или аналогичный

норматив.

При высоком уровне содержания хладагента в воздухе (см. паспорт безопасности хладагента) его вдыхание

может привести к удушью, утрате подвижности и потере создания. Избегайте контакта с органами зрения и

кожей.

2.5 Амортизаторы

Антивибрационные резиновые подкладки (по заказу), поставляемые отдельно, должны располагаться под углами агрегата (за исключением

особых технических условий). Они обеспечивают минимальную изоляцию. Подкладки рекомендуется устанавливать на всех агрегатах,

подверженных существенной вибрации. Кроме того, на трубопроводах воды необходимо установить антивибрационные компенсаторы для

снижения нагрузки на трубы, подавления вибрации и шума.

Перед доставкой агрегатов клапаны хладагента закрываются, чтобы изолировать жидкости на время

транспортировки. Клапаны должны оставаться закрытыми до тех пор, пока уполномоченный технический

специалист Daikin не введет агрегат в эксплуатацию после его осмотра и проверки качества монтажа.

2.6 Анкеровка

После установки агрегат должен быть надежно закреплен на полу анкерными болтами с помощью опорной металлоконструкции. Для

анкеровки на основании агрегата имеются отверстия диаметром 22 мм.
