Агрегат управляется микропроцессорной панелью управления, предназначенной для поэтапного запуска компрессора, контроля и

регулировки производительности компрессора, его защиты и выполнения цикла останова в отсутствие нагрузки или в установленное время.

Панель управления предоставляет широкие возможности для контроля и регистрации данных. Для оптимальной работы агрегата важно

тщательно изучить все функции системы управления. Обращаем ваше внимание на то, что в комплект поставки всех агрегатов также входит

Руководство по управлению.

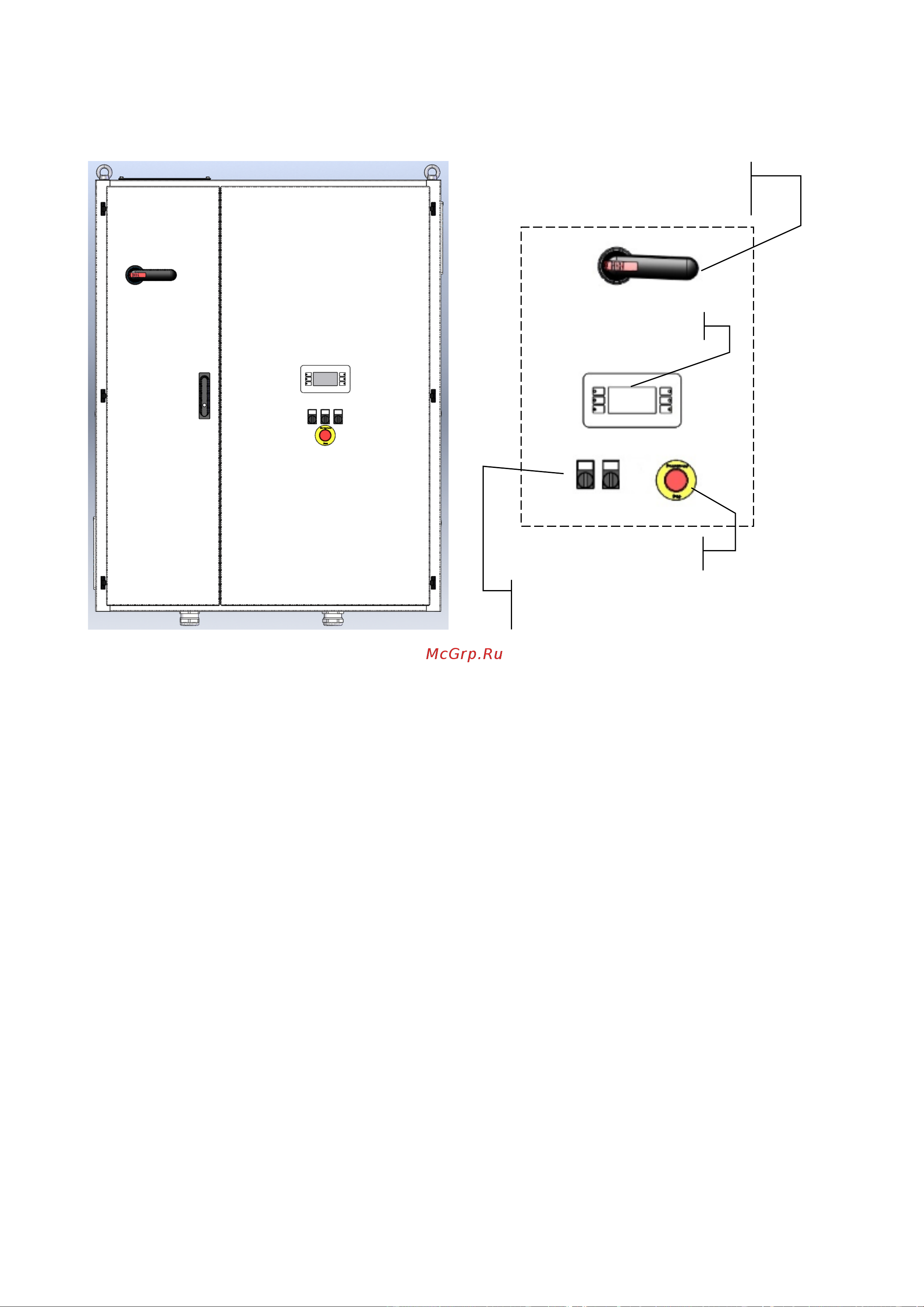

Рис. 12 - Раскладка электрической панели

3.3 Защитные устройства для каждого охлаждающего компрессора

• Охлаждение двигателя

• Высокая температура на выпуске из компрессора

• Температура на всасывании компрессора

• Неудачная попытка запуска

• Низкое давление

• Высокое давление

• Сигнал тревоги инвертора

3.4 Защита системы

• Антифриз

• Правильный порядок чередования фаз и отключение фазы

• Реле протока через испаритель

3.5 Тип управления

ПИД-регулирование (пропорциональное - интегральное - дифференцирующее) на датчике выхода испарителя для идеального

регулирования температуры воды (ΔT = ± 0,3 °C).

3.6 Опережение/запаздывание компрессора

Агрегаты Daikin EWWD(H/S)_DZ с водяным охлаждением чередуют последовательность запуска компрессора (двухкомпрессорный агрегат

EWWD(H/S)_DZ), чтобы сбалансировать количество запусков и часов работы. Контроллер автоматически чередует компрессоры.

В автоматическом режиме первым активируется компрессор с наименьшим количеством запусков. При работе обоих компрессоров, когда

один компрессор нужно выключить, выключается компрессор с наибольшим числом наработанных часов.

3.7 Управление высоким давлением конденсации

Микропроцессор оснащен датчиком для контроля давления конденсации. Главная задача этого датчика высокого давления заключается в

обеспечении управления давлением конденсации (путем слежения за работой градирен, если они подсоединены), однако он также

посылает микропроцессору сигнал о необходимости остановки компрессора, когда давление нагнетания превышает максимальный предел.

После выключения агрегата из-за высокого давления конденсации микропроцессор необходимо вернуть в исходное состояние вручную.

Рукоятка общего выключателя

блокировки двери

Интерфейс пользователя

Аварийная кнопка

Выключатели: Вкл/выкл агрегата
