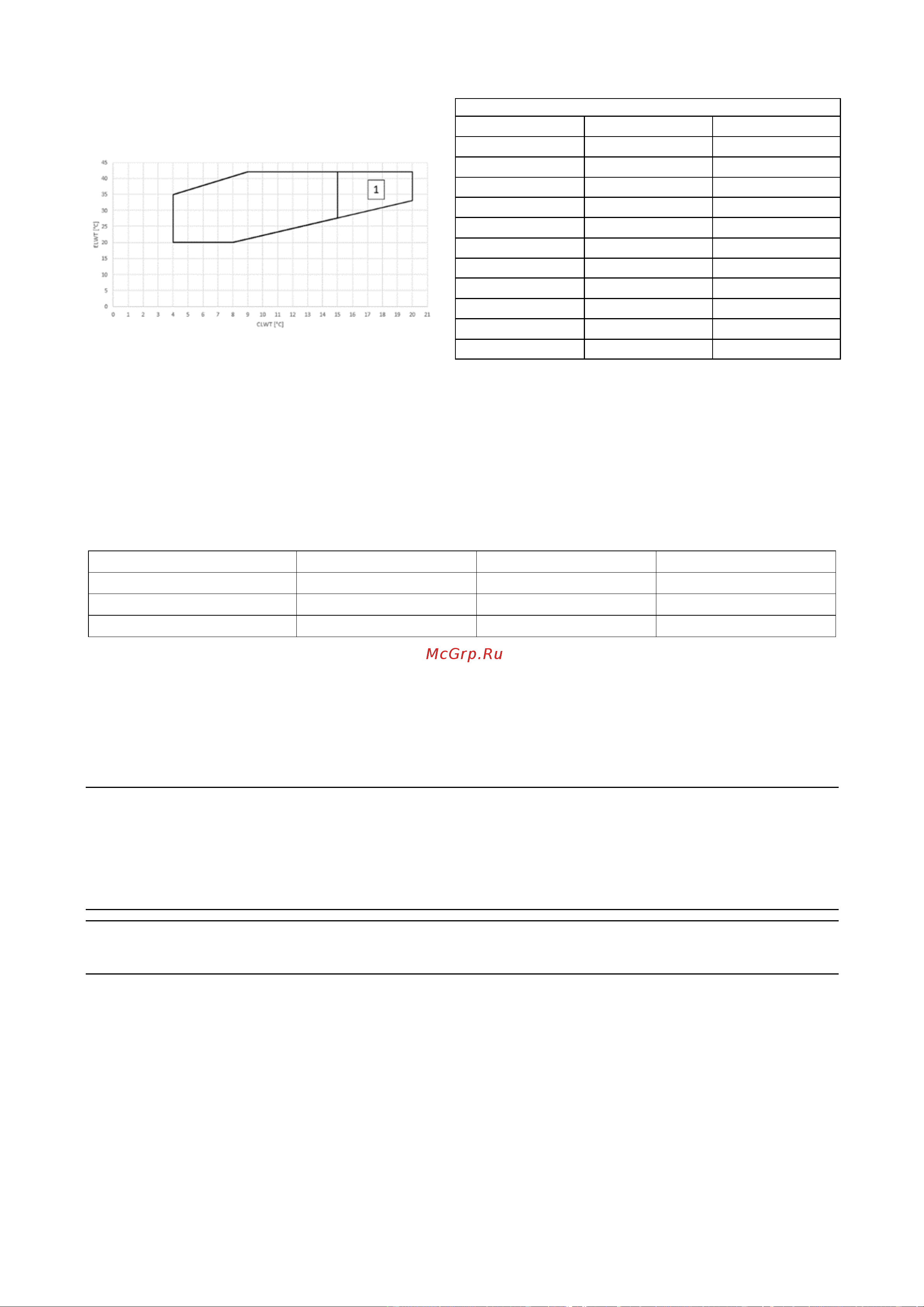

D-EIMWC01405-18_03RU - 21/38
ГРАДИРНЯ EWWD(H/S)-DZ
Градирня Модель
EWWD530DZXSA1
EWWH380DZXSA1
EWWS530DZXSA1
EWWD570DZXEA1
EWWH405DZXEA1
EWWS570DZXEA1
EWWD700DZXSA1
EWWH460DZXSA1
EWWS700DZXSA1
EWWD740DZXEA1
EWWH480DZXEA1
EWWS740DZXEA1
EWWDC10DZXSA2
EWWH755DZXSA2
EWWSC10DZXSA2
EWWDC11DZXEA2
EWWH810DZXEA2
EWWSC11DZXEA2
EWWDC14DZXSA2
EWWH920DZXSA2
EWWSC14DZXSA2
EWWDC15DZXEA2
EWWH955DZXEA2
EWWSC15DZXEA2
EWWDC15DZXSA3
EWWHC11DZXSA3
EWWSC15DZXSA3
EWWDC17DZXEA3
EWWHC12DZXEA3
EWWSC17DZXEA3
EWWDC21DZXSA3
EWWHC13DZXSA3
EWWSC21DZXSA3
EWWDC22DZXEA3
EWWHC14DZXEA3
EWWSC22DZXEA3
1. Опция 189
Условные обозначения:
ELWT Температура воды на выходе из испарителя
CLWT Температура воды на выходе из конденсатора
2.10 Минимальное содержание воды в системе
Для правильной работы машины и необходимой эксплуатационной устойчивости важно обеспечить минимальное содержание воды в
системе. Для этого может понадобиться накопительная емкость соответствующего объема.
Минимальное содержание воды рассчитывается с учетом следующих технических требований:
Применение
Один компрессор
Два компрессора
Три компрессора
Кондиционирование
3,3 л/кВт
3,3 л/кВт
3,3 л/кВт
Обработка
6,6 л/кВт
6,6 л/кВт
6,6 л/кВт
Переменная производительность
6,6 л/кВт
6,6 л/кВт
6,6 л/кВт
Пример расчета для агрегатов EWWD(H/S)950DZXE
Мощность охлаждения при 100% = 946 кВт
Минимальный объем системы для кондиционирования: 946 x 3,3 = 3122 л
Минимальный объем системы для обработки: 946 x 6,6 = 6243 л
Минимальный объем системы при переменной производительности: 946 x 6,6 = 6243 л
Примечание. В вышеприведенной формуле учитывается ряд факторов, таких как время останова компрессора и допустимая разность
температур между последним остановом и пуском компрессора. В этой связи расчетное минимальное содержание воды относится к
эксплуатации агрегата в рамках обычной системы климат-контроля. Если агрегат используется в производстве или требуется повышенная
устойчивость в эксплуатационных условиях, рекомендуется удвоить расчетное содержание воды. В очень простых системах может
возникнуть потребность в установке инерциальных накопительных емкостей на гидравлическом контуре для достижения необходимого
минимального объема воды. Добавление этого компонента должно гарантировать надлежащее смешивание воды; поэтому рекомендуется
выбирать емкость с диафрагмой.
Примечание. Если водяной контур испарителя работает в системе с переменным расходом, то минимальный расход воды при
номинальных условиях должен составлять не менее 50% от расхода воды, а отклонение — не более 10% от номинального расхода в
минуту.
