18
UTILISATION DE LA TABLE DE CUISSON
Instructions pour l’utilisateur
Cet appareil ne doit servir qu’à l’usage prévu, c’est-à-dire pour la cuisson et l’utilisation
ménagère. Tout autre usage est abusif donc dangereux.
Le constructeur n’est pas responsable des dommages provoqués par un mauvais usage,
par une utilisation abusive, erronée ou déraisonnable.
Utilisation des brûleurs
Pour allumer les brûleurs du plan de cuisson, approcher une flamme sur le brûleur puis
appuyer et tourner le bouton correspondant vers la gauche jusqu’à la position maximum.
Si les brûleurs ne sont pas utilisés pendant plusieurs jours, attendre quelques secon-
des avant d’allumer le gaz pour permettre de purger l’air des tuyaux.
Pour les modèles équipés d’allumage électronique, procéder comme suit:
— appuyer et tourner la manette dans le sens contraire des aiguilles d’une montre ju-
squ’à la petite étoile
★
.
— actionner l’allumage en appuyant sur la touche correspondante.
Pour les tables de cuisson équipés d’un allumage automatique, il suffit d’appuyer et de
tourner la manette jusqu’à la petite étoile
★
.
Le système d’allumage est à train d’étincelles.
Si la flamme ne s’obtient pas dans les 5 secondes, ramener la manette à la position 0 et
répéter l’opération.
Pour les modèles équipés d’un système à sécurité (qui interrompt l’arrivée du gaz en cas
d’extinction accidentelle de la flamme), l’allumage des brûleurs s’effectue comme décrit
ci-dessus, en faisant attention à maintenir appuyé à fond la manette pendant environ 5-6
secondes après l’allumage de la flamme.
Ces quelques secondes permettent au dispositif de sécurité de s’amorcer et la flamme
restera permanente.
ATTENTION: Lorsque le plan de cuisson est propre vérifier que le brûleur se
trouve parfaitement dans son siège et qu’il ne touche pas la petite bougie d’allu-
mage.
Pour une meilleure utilisation des brûleurs il est recommandé d’utiliser des casseroles
à fond plat dont le diamètre du fond est approprié à la plaque choisie.
— Brûleur avant droit de 6 à 12 cm.
— Brûleur avant gauche de 24 à 26 cm.
— Brûleur arriére gauche de 12 à 18 cm.
— Brûleur arriére droit de 18 à 24 cm.
voir figure 1b page 12.
Dans le cas de poêles ou de casseroles de petits diametres (cafetière, théière, etc...)
régler la puissance du brûleur en s’assurant que la flamme chauffe le fond de la casse-
role sans “déborder”. Il ne faut pas utiliser de casseroles à fond concave ou convexe.
Remarque: Dans le cas d’une extinction accidentelle de la flamme du brûleur, fer-
mer la manette de commande et renouveler l’allumage seulement aprés 1 minute.
Avant de fermer le couvercle, pour protéger le cristal trempé contre les chocs thermi-
ques, attendre que les plaques électriques ou les brûleurs soient refroidis.
Utilisation des plaques électriques
(Tables de cuisson avec plaques électriques)
Pour un meilleur fonctionnement en économisant l’énergie, régler la position des manet-
tes des plaques électriques suivant les conseils indiqués au tableau suivant:
Entretien et nettoyage
Avant d’effectuer toute opération, débrancher la fiche de la prise ou couper le courant à
partir de l’interrupteur général de l’installation électrique. Avant d’effectuer le nettoyage,
il est necessaire a
ttendre le complet refroidissement de l’appareil, choisi laver les par-
ties émaillées, peintes ou chromées avec de l’eau tiède et savonneuse ou avec un dé-
tergent liquide non corrosif.
Pour les parties en acier utiliser de l’alcool ou les solutions se trouvant en commerce.
Pour les panneaux et les profilés en aluminium, utiliser du coton ou un linge imbibé
d’huile de vaseline ou d’arachides. Nettoyer et passer un chiffon imbibé d’alcool.
Pendant le nettoyage ne jamais utiliser d’abrasifs, de produits corrosifs, d’eau de Javel
ou d’acides.
Eviter de laisser sur les parties émaillées, peintes ou en acier inox, des substances
acides ou alcalines jus de citron, acétone, vinaigre, etc.).
19

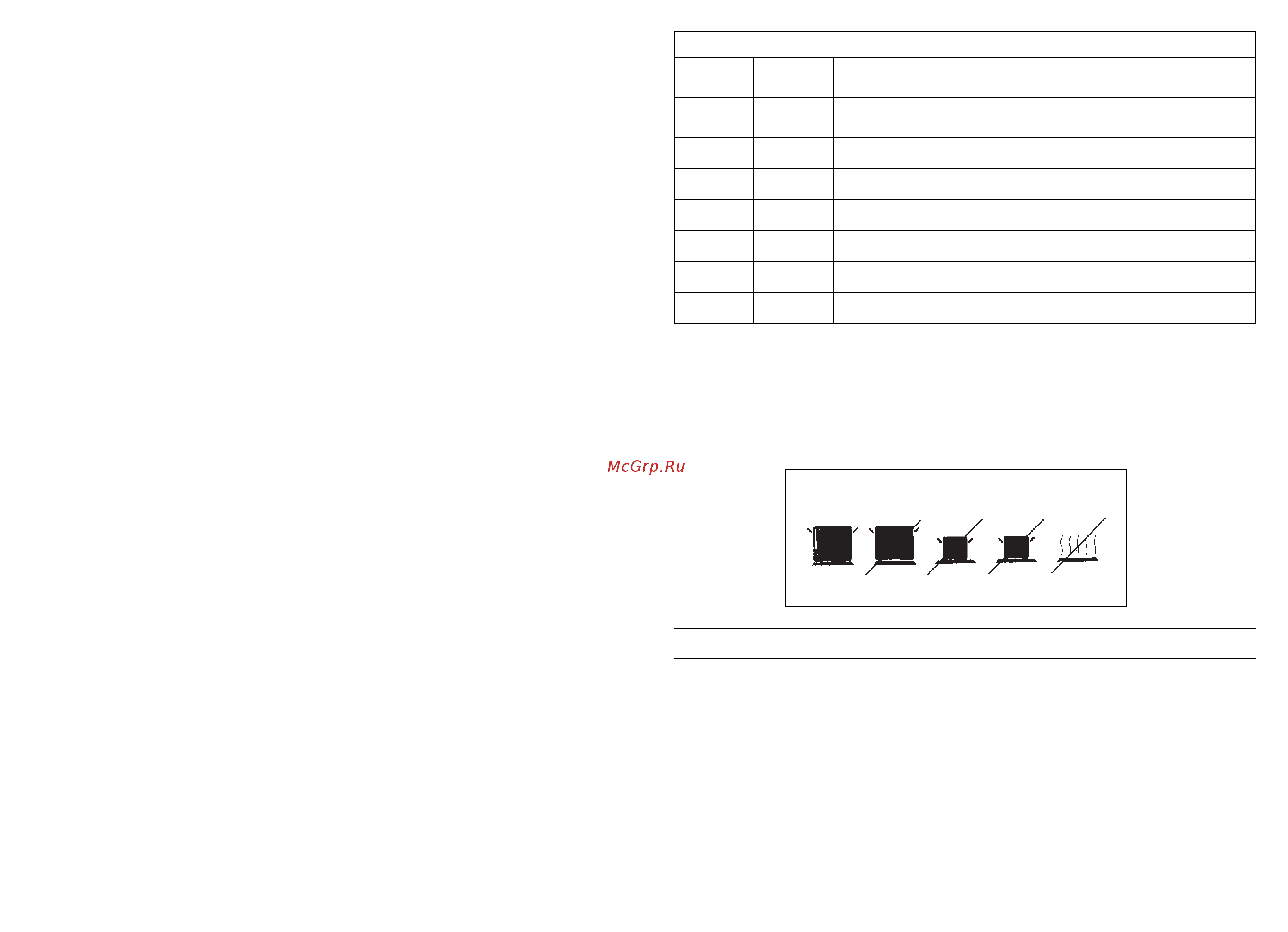

Fig. 9
OUI NON NON NON NON
Sur les plaques électriques il est recommandé d’utiliser exclusivement des récipients
dont le fond est parfaitement plat et dont le diamètre est proche de celui de la plaque
choisie, ou inférieur au diamètre de cette plaque (fig. 9). Bien sécher le fond des réci-
pients, ne pas laisser déborder le contenu lors de l’ébullition et ne jamais laisser les pla-
ques allumées sans casserole ou à casserole vide.
L’allumage de la plaque est indiquée par le voyant.
PUISSANCE DES PLAQUES AUX DIFFERENTES POSITIONS DES MANETTES
Positions
0STOP
1 TRES LENT Maintient les plats au chaud, beurre fondu, chocolat...
2 LENT Cuisson a feu lent, béchamel, daube, riz au lait, oeufs sur le plat...
3 MODERE Légumes secs, surgelés, fruit, eau bouillante...
4 MOYEN Pommes vapeur, légumes frais, pâtes, crêpes, poisson...
5 FORT Cuisson plus forte, omelettes, bifteck..
6 VIF Bifteck, côtelettes, fritures...
