27
Adaptación a los distintos tipos de gas
Para adaptar el plano a un tipo de gas distinto de aquél para el cual está predispuesto,
realizar, por orden, las siguientes operaciones.
— asportar la rejilla y el quemador
— introducir una llave hexagonal de tubo dentro del soporte quemador (fig. 5). (La lla-
ve hexagonal se suministra como accesorio de la encimera).
— Desenroscar el inyector y sustituirlo con el indicado para el tipo de gas disponible
(ver tabla consumos gas).
— Effectuar la regulación del quemador.
Regulación quemadores
Para obtener el máximo rendimiento de los quemadores, es necesaria una exacta regu-
lación de la carburación (ver tabla consumos gas cuota “X”). Una buena llama debe ser
delineada y sin puntas amarillas
(fig. 7/B); en caso de exceso de aire la llama es clara y
corta (fig. 7/C), en caso de defec
to de aire la llama está mal delineada y termina con una
punta amarilla (fig. 7/A): en estos
casos es preciso regular la carburación: recogiendo el
tubito de regulación aire (fig. 6) en el interior del tubo del quemador en caso de defecto
de aire, o extrayéndolo en caso de exceso de aire. Para poder posicionar el tubito para la
regulación del aire se debe
aflojar el tornillo de fijación. Una vez realizada la regulación el
tornillo debe ser bloqueado.
Llave exagonal
Fig. 5
regulación
aire
4mm
4mm
2mm
6mm
15 mm
13 mm
Quemador en
funcionamiento
rápido post. derecha
rápido ant. izquierda
semirápido
auxiliar
doble corona
super rápido
Ø tobera
1/100 mm
120
127
93
80
2x94
2x94
Ø tobera
1/100 mm
80
84
61
54
2x65
2x65
Qn
kW
2,65
2,95
1,5
1,1
3,3
3,3
l/h
G20
252
281
143
105
314
314
g/h
G30
193
215
109
80
238
238
g/h
G31
189
211
107
79
236
236
Qn
kW
2,5
2,8
1,45
1,05
3,1
3,1
l/h
G25
277
310
161
116
314
314
Qmin.
kW
0,650
0,650
0,380
0,280
0,900
0,900
regulación
aire
4mm
4mm
2mm
6mm
13 mm
13 mm
regulación
aire
2mm
2mm
5mm
4mm
0 mm
0 mm
G20 G30 G25 G31
G30G20/G25 G20/G30 G25
Cuota X en función
del tipo de gas
Tabla consumos gas 1W = 0,860 kcal/h
regulación
aire
5mm
5mm
7mm
6mm
15 mm
13 mm
Regulación del mínimo de la llama
Encender los quemadores colocando el grifo en posición de mínimo y soltar el mando
(extraible al estar montado sólo por presión).
Con un pequeño destornillador, actuar sobre el tornillo de regulación del grifo (fig. 8),
en sentido antihorario para aumentar la capacidad del gas, en sentido horario para di-
sminuirla, hasta obtener una llama larga 3 ó 4 mm.
Para el empleo de gas GPL (en bombona) enroscar el by-pass en sentido horario hasta
el final.
Tornillo regulación mínimo grifo (en función de los distintos modelos)
28

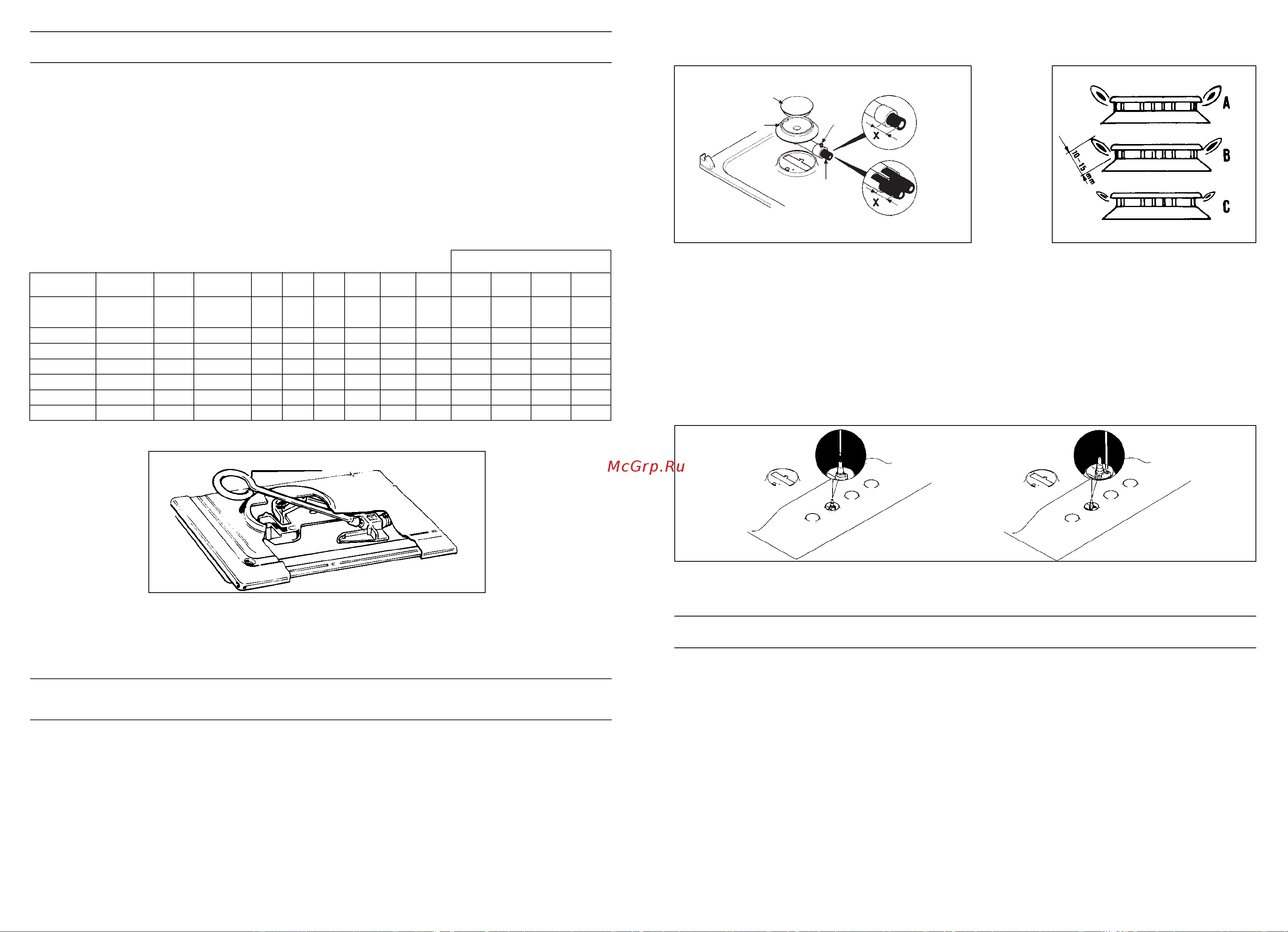

Fig. 6 Fig. 7
TAPA DEL QUEMADOR
QUEMADOR
TUBITO
REGULACIÓN AIRE
TORNILLO DE
FIJACIÓN
AUXILIAR
SEMIRÁPIDO
RÁPIDO
SUPER RÁPIDO
DOBLE CORONA
Para cuota «X» ver tabla consumos gas
Una vez efectuada la nueva regulación gas sustituya sobre el cárter de su aparato
la vieja etiqueta de ajuste con la correspondiente al nuevo gas, dada en dotación.
Lubrificación de los grifos gas
En el caso que un grifo de gas se endureciera, es necesario desmontarlo, limpiarlo
cuidadosamente con gasolina y untarlo con un poco de grasa especial y resistente a
altas temperaturas.
Las operaciones a realizar son las siguientes:
— desconectar el enchufe de la toma de coriente, cerrar el grifo de alimentación gas
de la red de distribución o de la bombona.
— Quitar el mando y la placa desatornillando los tornillos de la parte posterior.
— Desenroscar los dos tornillos que bloquean la brida de cabeza.
— Quitar la brida de cabeza y el muelle antagonista de la vara del mando.
— Quitar el cono de regulación gas, limpiarlo con gasolina, untarlo con un poco de
grasa para altas temperaturas teniendo cura de non obstruir los agujeros de paso
del gas.
— Volver a montar todas las piezas verificando que el muelle y el perno de rotación
del cono montado sobre la vara del mando, estén perfectamente en su sitio.
Fig. 8
