CARACTERISTICAS TECNICAS
* Sólo en algunos modelos ** Predisposición de fábrica ES cat. II2H3 +
Encimeras 60x50 A A B B C C D D
Fuegos 4 a gas 4 a gas 3 a gas 3 a gas 4 a gas 4 a gas 4 a gas 4 a gas
– – 1 eléttr. 1 eléttr. – – – –.
Referencia de tipo PL01 PL02 PL01 PL02 PL01 PL02 PL01 PL02
Tensión/Frecuencia (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Potencia eléctrica instalada (W) – – 1400 1400 ––––
Quemador semirápido 1 1 ––1111
Quemador rápido posterior 1 1 111111
Quemador auxiliar 1 1 111111
Quemador rápido anterior 1 1 11––––
Quemador doble corona – – ––––11
Quemador super rápido – – ––11––
Potencia gas instalada:
- G20/20 mbar (kW)** 8,2 8,2 6,7 6,7 8,6 8,6 8,6 8,6
- G30/28-30 mbar (g/h) 597 597 488 488 620 620 620 620
Encendido electrónico* sí sí sí sí sí sí sí sí
Dispositivo de seguridad gas – sí – sí – sí – sí
Dimensión producto (a x p) mm. 595x510 595x510 595x510 595x510 595x510 595x510 595x510 595x510
Grado de protección – – Tipo Y Tipo Y ––––
Clase 3 3 333333

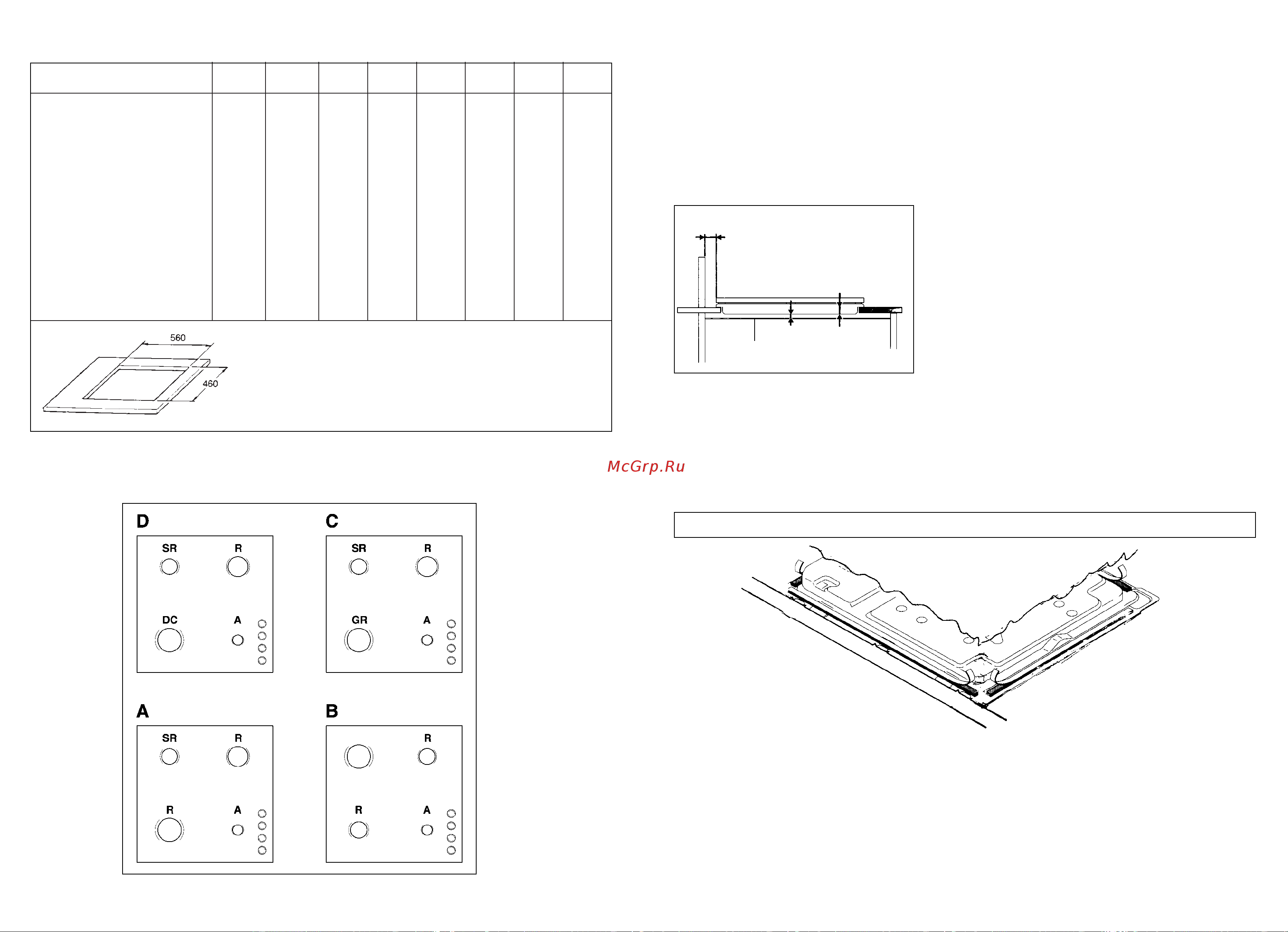

Fig. 1
Fig. 1b
E
24
INSTALACIÓN
Instrucciones para el instalador
La instalación corre a cargo del comprador. El Fabricante queda exento de este servi-
cio. Las posibles intervenciones requeridas al fabricante derivadas de una instalación
incorrecta no están incluidas en la garantía.
Las encimeras empotrables están preparadas para su instalación en cualquier mate-
rial, siempre que éste resista a una temperatura de 100° C, y su espesor varie entre
25 y 40 mm. Las dimensiones del hueco para empotrar el aparato deben respetar
las indicadas en la fig. 1
En el caso que la encimera se encastre de mo-
do que sobre su lado izquierdo o derecho quede
la pared de un mueble, la distancia entre la pa-
red vertical y el borde de la encimera debe ser de
al menos 150 mm (fig. 2), mientras la distan-
cia entre la pared posterior y el borde de la en-
cimera debe ser de al menos 55 mm. Cuando de-
bajo de la encimera hay un hueco, entre la enci-
mera y el hueco, se debe colocar un panel de di-
visión aislante.
Dicho panel debe distar a 10 milimetros del fondo de la caja
(fig. 2).
La fijación al mueble se obtiene mediante abrazaderas de fijación sumini
stradas como
accesorios. En la parte inferior de la encimera están predispuestos los agujeros en los
que deben ser enroscadas las abrazaderas de fijación.
Aplicación sellante
Importante - La figura de abajo indica cómo aplicar el sellante.
Este aparato ha sido concebido para un uso de tipo no profesional en el interior
de las viviendas.
Estudios preliminares adecuados y una buena proyectación permiten que las tempera-
turas se contengan dentro de límites aceptables y siempre inferiores a las establecidas
por las normas europeas vigentes.
La encimera está aislada térmicamente (según norma EN) y puede ser instalada:
cerca de paredes que superen en altura el plano de trabajo si fuera de tipo Y,
o cerca de paredes que no superen en altura el plano de trabajo si fuera de tipo
X. Ver referencia al grado de protección en la tabla características técnicas.
Fig. 2
Pared de división
150 mm
mín.
30 mm
10 mm
