20
Nettoyer les brûleurs à l’eau savonneuse: pour leur redonner leur brillant d’origine, il
suffit de les nettoyer avec un produit spécial pour les alliages d’aluminium.
Après le nettoyage sécher parfaitement les brûleurs et les remettre dans leur siège.
Il faut absolument contrôler que le remontage soit parfait car une mauvaise po-
sition des pièces peut causer de graves anomalies dans la combustion.
Assistance technique
Avant d’appeler le Service d’Assistance Technique
Si la table de cuisson ne fonctionne pas, nous vous conseillons de:
— vérifier que la fiche soit bien introduite dans la prise de courant;
— vérifier que l’arrivée de gaz soit régulière.
Si la cause du disfonctionnement n’est pas trouvée:
— éteindre l’appareil ne pas y toucher et appeler le Service d’Assistance Technique.
L’appareil est accompagné par un certificat de garantie qui permet de jouir gratuite-
ment du Service d’Assistance Technique; il ne faudra que payer un droit fixe d’appel
et la garantie est d’un an à dater de l’achat.
Ne pas oublier d’expédier la partie A du certificat de garantie qui sera ainsi validé, dans
les 10 jours à dater de l’achat.
La partie B est à conserver, dûment remplie, afin de la présenter, aver la facture
attestant de l’achat de l’appareil, au Service d’Assistance Technique en cas d’inter-
vention.
Couvercle
Le couvercle est disponible sur demande comme accessoire optionel.
Le constructeur ne répond pas d’éventuelles inexactitudes imputables à des erreurs d’impression ou de
transcription contenues dans cet opuscule. Le constructeur se réserve le droit de modifier les produits en
cas de nécessité, même dans l’intérèt de l’utilisation, sans causer de préjudices aux caractéristiques de
fonctionnement et de sécurité des appareils.
Avant de fermer le couvercle et afin de protéger des chocs thermiques, il faut abso-
lument attendre que les plaques électriques et les brûleurs soient refroidis.
Tout produit du à un eventuel débordement doit être retiré du couvercle avant de
l’ouvrir.
Grilles et brûleurs chromés
Les grilles et brûleurs chromés ont tendance à noircir à l’usage.
C’est un phénomène normal et inévitable, mais il ne met absolument pas en danger
les fonctionnalités de la table de cuisson.
Cependant, les pièces de rechanges sont disponibles, sur demande, auprès de votre
revendeur ou de notre service après-vente.

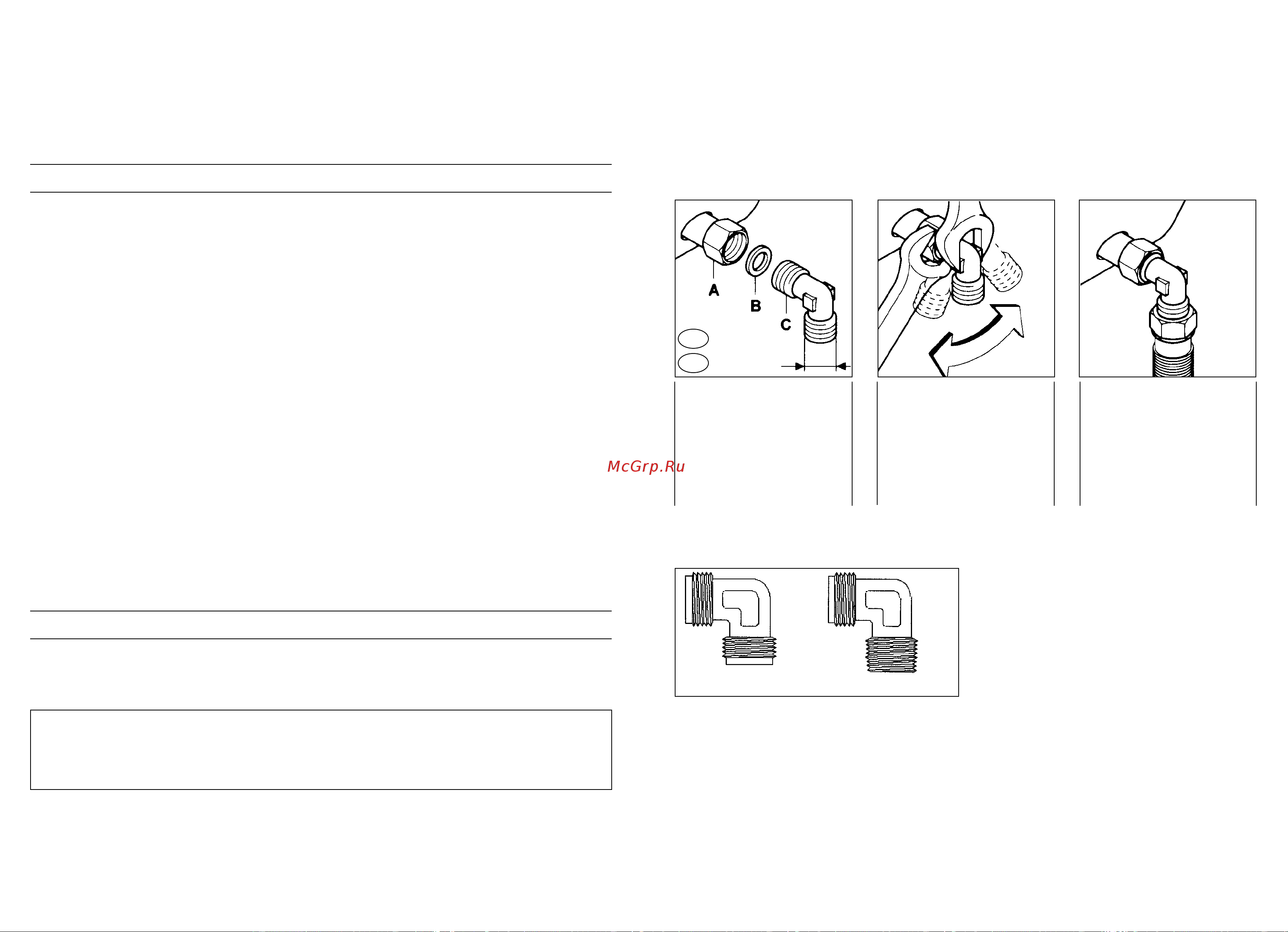

INSTRUCTIONS POUR LE MONTAGE AU PLAN DE
TRAVAIL DU RACCORD D’ALIMENTATION DU GAZ
Les instructions concernent le personnel préposé à l’installation de l’appareil, confor-
mément aux normes en vigueur. Toutes les interventions doivent être effectuées sur
l’équipement débranché électriquement.
SEQUENCE DES OPERATIONS DE MONTAGE
Pour le montage du raccord il faut se servir de 2 clés à tête hexagonale de 17 et 23 mm
1/2 GAZ CYLINDRIQUE
1/2 GAZ CONIQUE
A) Visser les pièces en
suivant la séquence
illustrée
A) Tuyau rampe
B) Joint
C) Raccord orientable
2) Serrer à fond les
raccords au moyen
des clés à tête hexa-
gonale; pendant le
serrage ne pas oublier
d’orienter le raccord
dans la direction dési-
rée avant de le serrer
à fond.
3) Raccorder le rac -
cord C au réseau d’ali-
mentation du gaz au
moyen du tuyau rigide
en cuivre ou flexible
en acier.
22
ATTENTION
Pour faciliter l’installation et pour éviter des risques de fuite de gaz, nous
recommandons de raccorder le tuyau du gaz en suivant la séquence
ci-dessous:
• d’abord sur le raccord du plan de cuisson;
• ensuite sur le raccord du réseau d’alimentation.
L’inversion de cette séquence peut causer des problèmes d’étanchéité du
gaz entre le tuyau et le plan de cuisson,
A LA FIN DE L’INSTALLATION VERIFIER L’ETANCHEITE DE L’ENSEMBLE
EN UTILISANT UNE SOLUTION SAVONNEUSE
Attention
Certains modèles sont équipés de systèmes coniques et cylindriques pour le raccorde-
ment au gaz. Sélectionnez le type adéquat pour un raccordement optimal.
CYLINDRIQUE CONIQUE
AB
FR
BE
