9
I bruciatori vanno puliti con acqua saponata: se si vuole conferire loro l’originale bril-
lantezza, basta pulirli con i prodotti specifici per le leghe di alluminio.
Dopo ogni pulitura asciugare perfettamente i bruciatori e ricollocarli nelle loro sedi.
È indispensabile controllare che il rimontaggio avvenga in modo perfetto, in
quanto un non corretto posizionamento dei componenti può essere causa di
gravi anomalie nella combustione.
Assistenza Tecnica
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del piano vi consigliamo di:
— verificare il buon inserimento della spina nella presa di corrente;
— verificare che l’afflusso di gas sia regolare.
Nel caso non si individui la causa di mal funzionamento:
spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecni-
ca.
L’apparecchio è corredato da un certificato di garanzia che le permette di usufruire del
Servizio Assistenza Tecnica gratuitamente, salvo l’addebito di un diritto fisso di chiama-
ta, per il periodo di un anno dalla data d’acquisto.
Ricordi di spedire la parte A del certificato di garanzia, per la necessaria convalida, en-
tro 10 giorni dalla data di acquisto.
La parte B dovrà essere da Lei conservata, debitamente compilata, per essere esibita
al Servizio Assistenza Tecnica, in caso di necessità di intervento, insieme alla ricevuta
fiscale rilasciata dal rivenditore al momento dell’acquisto.
Le griglie e gli spartifiamma cromati:
Le griglie e gli spartifiamma cromati tendono a scurirsi con l’uso.
Questo è un fenomeno del tutto normale ed inevitabile, ma non compromette assolu-
tamente la funzionalità del piano.
Sono tuttavia disponibili su richiesta, presso il Vostro rivenditore od i nostri Centri di
Assistenza Tecnica, i ricambi.
Coperchio
Il coperchio è disponibile a richiesta come accessorio opzionabile.
La Casa Costruttrice non risponde delle possibili inesattezze imputabili a errori di stampa o di trascrizione, conte-
nute
nel presente opuscolo. Si riserva di apportare ai propri prodotti quelle modifiche che ritenesse necessarie
o utili, anche nell’interesse dell’utenza, senza pregiudicare le caratteristiche di funzionalità e sicurezza.
Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da ec-
cessivi sbalzi termici, è indispensabile attendere che piastre elettriche e bruciatori
si siano raffreddati.
È necessario eliminare tutti i prodotti causati da tracimazione dalla superficie del
coperchio prima di aprirlo.
ISTRUZIONI PER IL MONTAGGIO AL PIANO
DEL RACCORDO ALIMENTAZIONE GAS
Le istruzioni sono rivolte al personale autorizzato all’installazione dell’apparecchio in
conformità alle norme UNI-CIG 7129-7131. Qualsiasi intervento deve essere ese-
guito con apparecchiatura disinserita elettricamente.

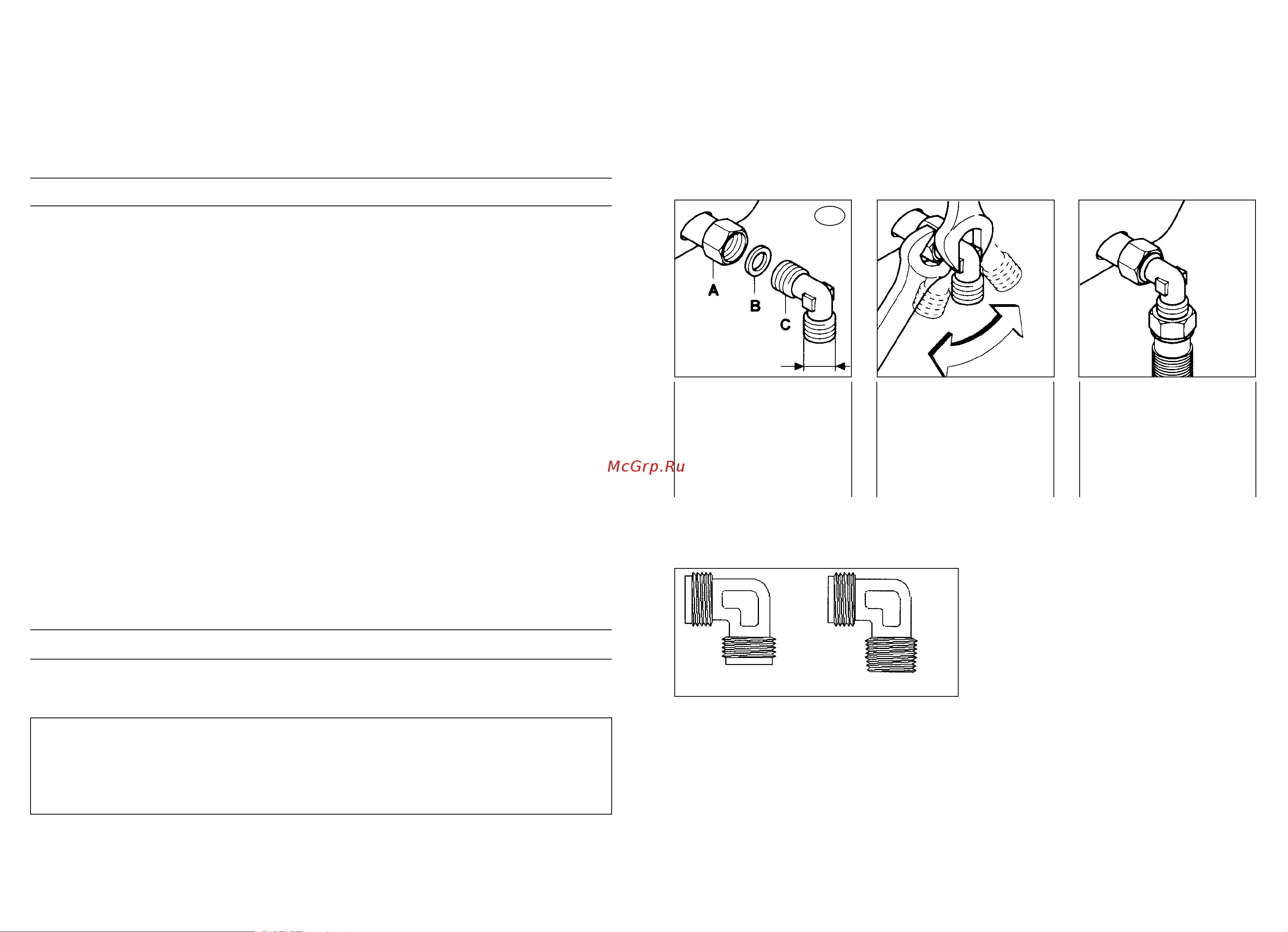

SEQUENZA DELLE OPERAZIONI Dl MONTAGGIO
Per il montaggio del raccordo sono necessarie n. 2 chiavi esagonali da 17 e 23 mm.
1/2 GAS
CILINDRICO
1) Avvitare le parti nella
sequenza illustrata
A) Tubazione rampa
B) Guarnizione
C) Raccordo orientabile
2) Serrare forte i raccor-
di utilizzando le chiavi
esagonali tenendo pre-
sente durante il serrag-
gio di orientare il raccor-
do nella direzione desi-
derata prima del serrag-
gio a fondo.
3) Collegare il raccordo C
alla rete di alimentazione
gas tramite tubazione ri-
gida in rame o flessiblle
in acciaio.
11
CONICO
MOLTO IMPORTANTE
Per agevolare l’installazione e per evitare rischi di perdite gas, si consiglia
di allacciare il tubo del gas nella sequenza sottoindicata:
prima sul raccordo del piano di cottura;
successivamente sul raccordo della rete di alimentazione.
L’inversione di questa sequenza potrebbe creare problemi di tenuta gas
tra tubo e piano.
AL TERMINE DELL’INSTALLAZIONE ASSICURARSI SEMPRE DELLA TENUTA
DELL’ASSIEME MEDIANTE L’UTILIZZO Dl UNA SOLUZIONE SAPONOSA
ATTENZIONE:
Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B fig.2.
Scegliere il raccordo appropriato in base al paese d’installazione.
CILINDRICO Fig. 2
AB
IT
