16

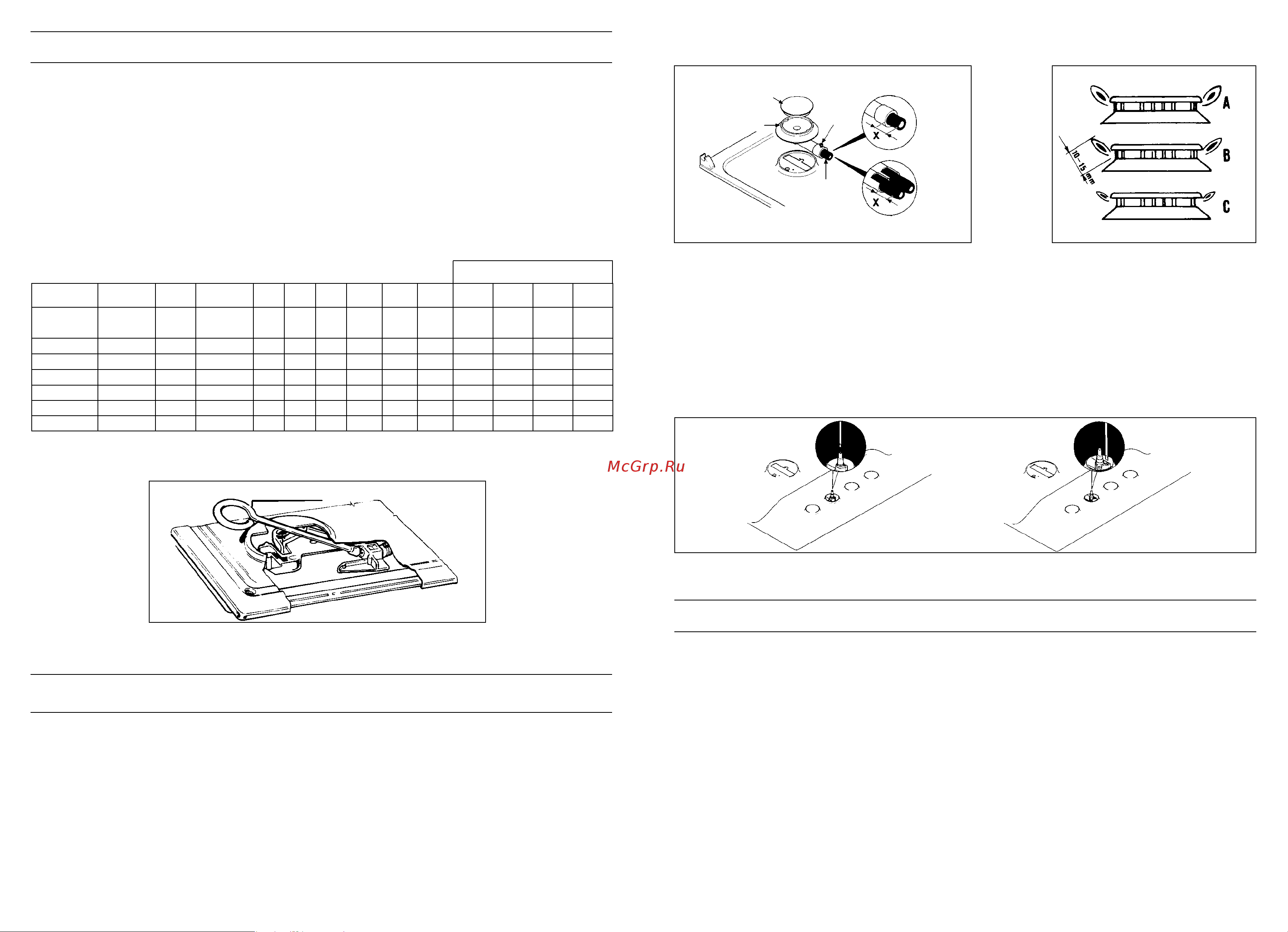

Adaptation aux différents types de gaz
Pour adapter la table de cuisson à un type de gaz autre que celui pour lequel elle a été
prépare, suivre dans l’ordre les opérations suivantes:
— enlever la grille et le brûleur
— introduire une clé à tête hexagonale en tube dans le support du brûleur (Fig. 5) (la
clé est fournie en tant qu’accessoire de la table de cuisson).
— dévisser l’injecteur et le remplacer par celui qui est adapté au type de gaz disponi-
ble (voir le tableau des consommations du gaz).
— effectuer le réglage du brûleur.
Reglage des brûleurs
Pour obtenir le rendement maximum des brûleurs, il faut avoir un réglage exact de la
carburation (voir le tableau des consommations de gaz cote “X”). Une bonne flamme
doit être nette et sans pointes jaunes (Fig. 7/B); s’il y a trop d’air la flamme est limpide
avec une langue extrêmement courte (Fig. 7/C); au contraire s’il n’y a pas assez d’air
la flamme est floue et la langue s’achève par un point jaune (Fig. 7/A). Dans ces diffé-
rents cas, il faut régler la carburation en rentrant le petit tube de réglage de l’air (Fig.
6) à l’intérieur du tube Venturi s’il n’y a pas assez d’air ou au contraire l’extraire s’il y
en a trop.
Pour placer le tube de réglage de l’air, dévisser la vis de serrage. Quand la flamme
est correcte resserer la vis.
Clè hexagonale
Fig. 5
reglage
d’air
4mm
4mm
2mm
6mm
15 mm
13 mm
Brûleur
rapide arriére droit
rapide avant gauche
semi rapide
petit
double brûleur
grand
Ø injecteur
1/100 mm
120
127
93
80
2x94
2x94
Ø inject.
1/100 mm
80
84
61
54
2x65
2x65
Qn
kW
2,65
2,95
1,5
1,1
3,3
3,3
l/h
G20
252
281
143
105
314
314
g/h
G30
193
215
109
80
238
238
g/h
G31
189
211
107
79
236
236
Qn
kW
2,5
2,8
1,45
1,05
3,1
3,1
l/h
G25
277
310
161
116
314
314
Qmin.
kW
0,650
0,650
0,380
0,280
0,900
0,900
regolaz.
aria
4mm
4mm
2mm
6mm
13 mm
13 mm
reglage
d’air
2mm
2mm
5mm
4mm
0 mm
0 mm
G20 G30 G25 G31
G30G20/G25 G20/G30 G25
Cote «X» suivant
le type de gaz
Tableau des consommations de gaz 1W = 0,860 kcal/h
reglage
d’air
5mm
5mm
7mm
6mm
15 mm
13 mm
Réglage minimum de la flamme
Allumer les brûleurs en plaçant le robinet sur la position minimum et enlever le bou-
ton (il suffit de l’extraire car il est monté par pression).
Au moyen d’un petit tournevis, agir sur la vis de réglage du robinet (Fig. 8) dans le sens
contraire à celui des aiguilles d’une montre pour augmenter le débit de gaz, dans le sens
des aiguilles d’une montre pour le diminuer, jusqu’à obtenir une flamme de 3 ou 4 mm.
Pour l’utilisation du gaz GPL (en bouteille), dévisser, dans le sens des aiguilles d’une
montre, jusqu’en fin de course du by-pass.
Vis de réglage minimum du robinet (en fonction des modèles)
17
Après avoir effectué le réglage du gaz, substituer sur la plaque de votre appareil
l’ancienne
étiquette par la nouvelle correspondant au gaz installé.
Fig. 6 Fig. 7
BRULEUR
VENTURI
TUBE DE
REGLADE D’AIR
VIS DE
FIXATION
PETIT
RAPIDE
SEMI-RAPIDE
DOUBLE
GRAND
Pour les dimensions ‘X’ voir le tableau des consommations de gaz
Lubrification des robinets du gaz
Si un robinet devient dur, il faut le démonter et le nettoyer soigneusement avec de
l’es-
sence; passer ensuite un peu de graisse spéciale résistante aux températures éle-
vées.
Les opérations devant être effectuées sont les suivantes:
—
débrancher la fiche de la prise de courant et fermer le robinet d’alimentation du gaz
sur le réseau de distribution de la bouteille
— extraire les boutons et la plaque en dévissant les vis qui se trouvent au arriére de
la plaque et sous chaque brûleur.
— dévisser les deux vis qui bloquent la bride de tête
— enlever la bride de tête et le ressort antagoniste de la tige porte-bouton
—
enlever le cône de réglage du gaz, le nettoyer à l’essence et passer un peu de graisse
résistante à une température élevée; faire attention à ne pas obstruer les orifices
de passage du gaz
—
remonter toutes les pièces et contrôler le ressort et le pivot de rotation du cône mon-
tée sur la tige porte-bouton.
Fig. 8
