Candy PC PL 2238W [2/26] Caratteristiche tecniche
![Candy PC PL 2230 W [2/26] Caratteristiche tecniche](/views2/1774112/page2/bg2.png)
1

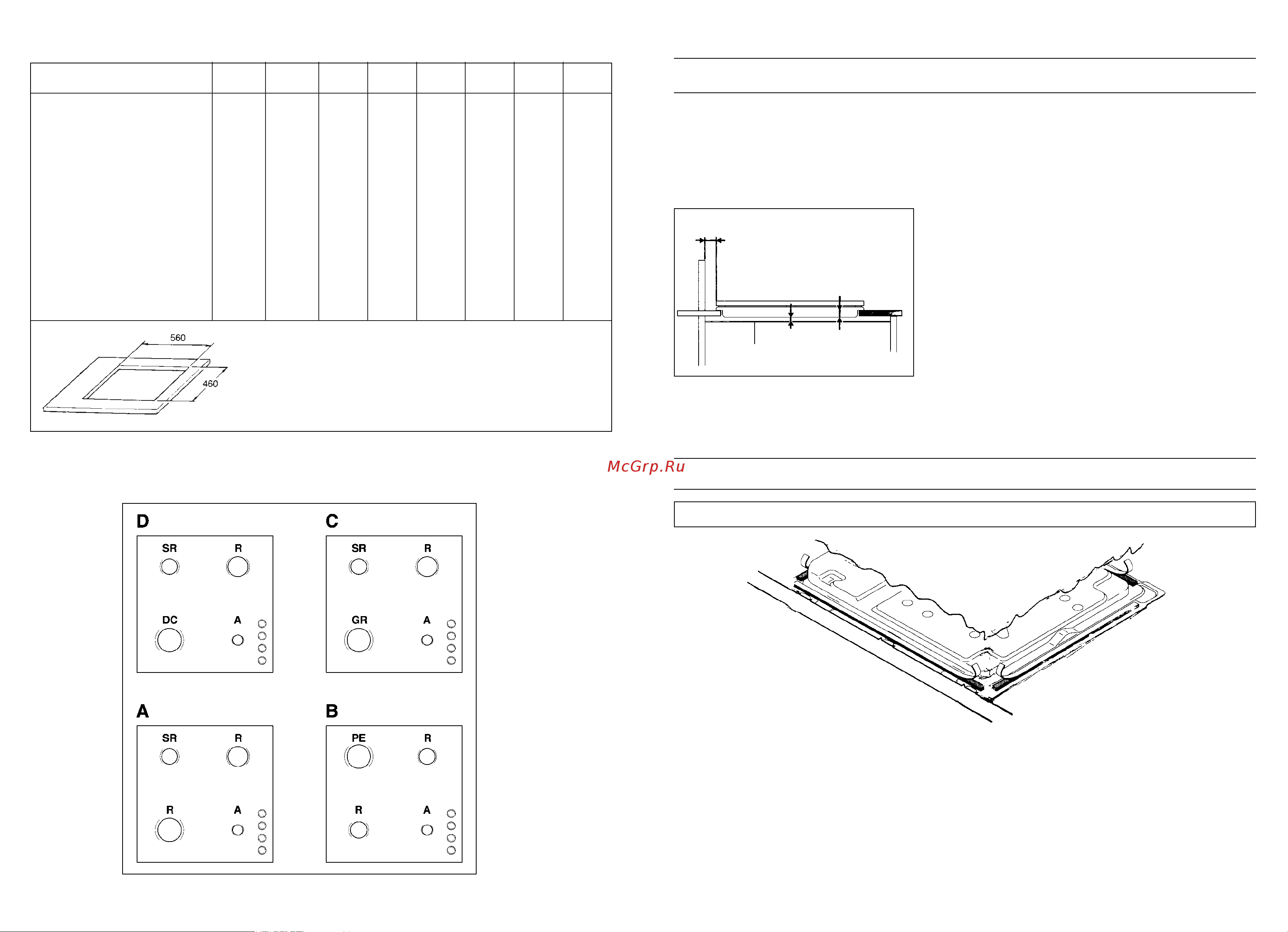

CARATTERISTICHE TECNICHE
* Solo su alcuni modelli ** Predisposizione di fabbrica IT cat. II2H3 +
Piani di cottura 60x50 A A B B C C D D
Fuochi 4 a gas 4 a gas 3 a gas 3 a gas 4 a gas 4 a gas 4 a gas 4 a gas
– – 1 elettr. 1 elettr. – – – –.
Riferimento di tipo PL01 PL02 PL01 PL02 PL01 PL02 PL01 PL02
Tensione/Frequenza (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Potenza elettrica installata (W) – – 1400 1400 ––––
Bruciatore semirapido 1 1 ––1111
Bruciatore rapido posteriore 1 1 111111
Bruciatore ausiliario 1 1 111111
Bruciatore rapido anteriore 1 1 11––––
Bruciatore doppia corona – – ––––11
Bruciatore gran rapido – – ––11––
Potenza gas installata:
- G20/20 mbar (kW)** 8,2 8,2 6,7 6,7 8,6 8,6 8,6 8,6
- G30/28-30 mbar (g/h) 597 597 488 488 620 620 620 620
Accensione elettronica* si si si si si si si si
Dispositivo di sicurezza gas – si – si – si – si
Dimensione prodotto (l x p) mm. 595x510 595x510 595x510 595x510 595x510 595x510 595x510 595x510
Grado di protezione – – Tipo Y Tipo Y ––––
Classe 3 3 333333
Fig. 1
Fig. 1b
2
INSTALLAZIONE
Istruzioni per l’installatore
L’installazione è a carico dell’acquirente. La Casa Costruttrice è esonerata da questo
servizio. Gli eventuali interventi richiesti alla Casa Costruttrice, se dipendono da un’erra-
ta installazione, non sono compresi nella garanzia.
I piani da incasso sono predisposti per l’installazione in tops realizzati in qualsiasi mate-
riale, purché resistente ad una temperatura di 100° C, e di spessore variabile fra 25 e
40 mm. Le dimensioni del foro per l’incasso devono rispettare le misure riportate in fig 1.
Qualora il piano venga incassato in modo che
sul suo lato sinistro o destro ci sia la parete di
un mobile, la distanza fra la parete verticale ed
il bordo del piano, deve essere di almeno 150
mm. (fig. 2); mentre la distanza fra la parete
posteriore ed il bordo del piano deve essere di
almeno 55 mm. Quando sotto il piano è pre-
sente un vano accessibile, fra il piano da in-
casso ed il vano sottostante, deve essere inse-
rita una parete di divisione in materiale isolante
(legno o similari).
Tale parete deve distare almeno 10 mm. dal fondo della cassetta (fig. 2).
Il fissaggio al mobile è ottenuto mediante staffe di fissaggio che vengono fornite come
accessori. Nella parte inferiore della cassetta sono già predisposti i fori a cui devono
essere avvitate le staffe di fissaggio.
Applicazione sigillante
Importante - La figura qui sotto indica come deve essere applicato il sigillante.
Questo apparecchio è stato concepito per un uso di tipo non professionale
all’interno di abitazioni.
Opportuni studi preliminari e una progettazione accurata fanno sì che le temperature
raggiunte siano, anche nelle condizioni più difficili di impiego, contenute entro i limiti
accettabili e comunque inferiori a quelli stabiliti dalle norme europee in vigore.
Il piano è isolato termicamente (secondo norma EN) e può essere installato: vi-
cino a pareti che superino in altezza il piano di lavoro se di tipo Y, oppure vicino
a pareti che non superino in altezza il piano di lavoro se di tipo X. Vedere riferi-
mento al grado di protezione nella tabella caratteristiche tecniche.
Fig. 2
Parete divisoria
150 mm
minimo
30 mm
10 mm
