Came A5024N [10/12] Периодическое техническое обслуживание осуществляемое пользователем
![Came A5024N [10/12] Периодическое техническое обслуживание осуществляемое пользователем](/views2/1777296/page10/bga.png)
A
B
E
N
1
M
1
F F
A1
R
C1
R
1
R
A1
N
2
M
2
F F
A1
R
C2
R
2
R
A2
N
M
F F
A
R
C
RR
A
A 3024 - A 3124 A 5024 - A 5124
A
130 mm 200 mm
B
130 mm 200 mm
E
720 mm 920 mm
Стр. 10 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

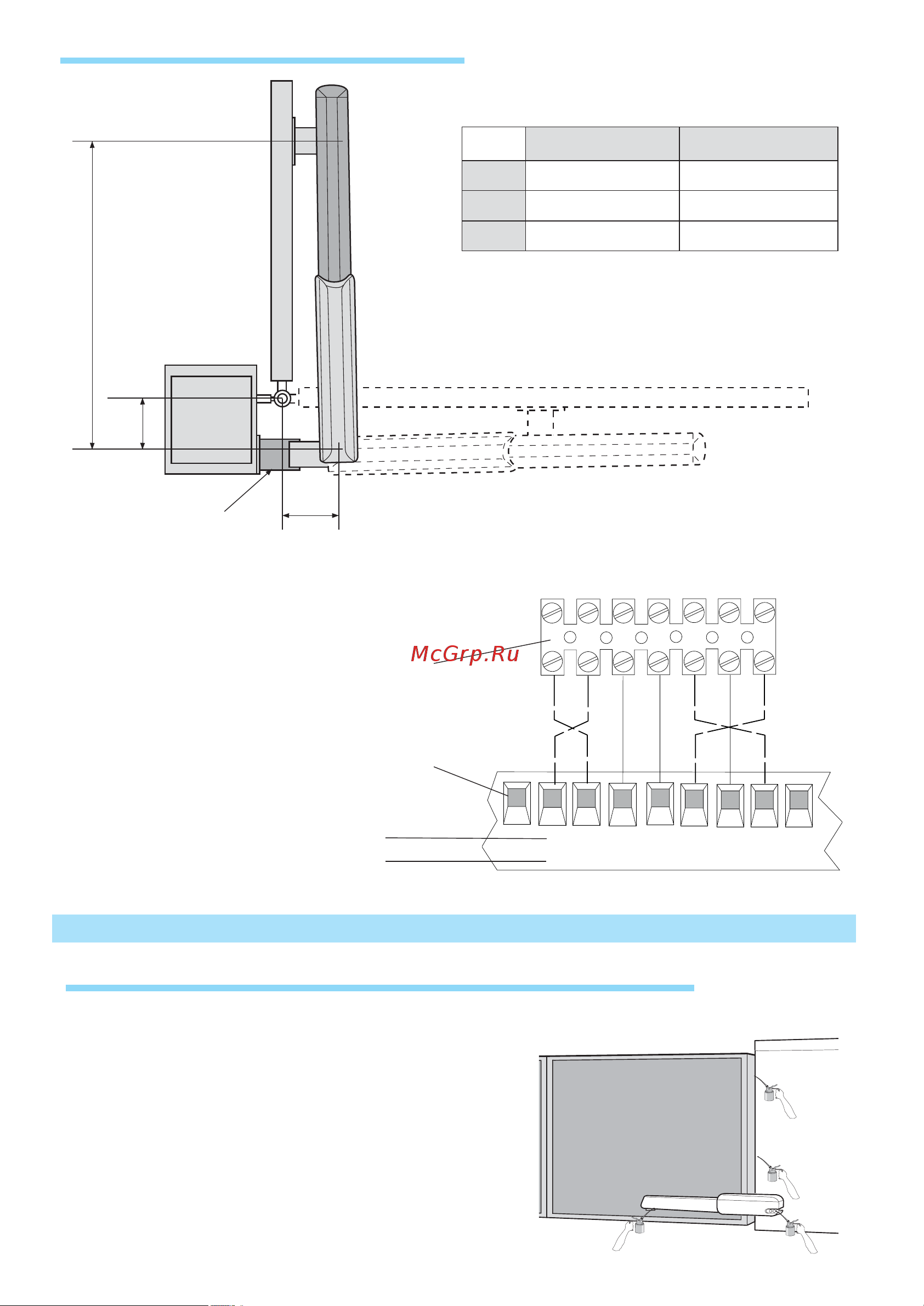

5.10 Монтаж с открыванием наружу
ТАБ Л. 4
Наружная сторона объекта
Внутренняя сторона объекта
Дополнительная
пластина
- Определите расстояния A и B
(табл. 4).
- Соедините задний кронштейн
с дополнительной пластиной и
прикрепите конструкцию к столбу.
- Откройте ворота (на макс. 90°),
определите расстояние E (табл. 4)
и прикрепите передний кронштейн
к створке.
- Выполните электрические
подключения, как показано на
рисунке.
- Установите и отрегулируйте
положение микровыключателя
открывания.
Колодка
подключения
привода
Колодка
подключения блока
управления
Привод 1
Привод 2
7. Техническое обслуживание
7.1 Периодическое техническое обслуживание, осуществляемое пользователем
☞
Перед выполнением работ по техническому обслуживанию отключите
электропитание во избежание возникновения опасных ситуаций, вызванных
непроизвольным движением ворот.
При появлении постороннего шума или вибрации смазывайте шарнирные
соединения густой смазкой, как показано на рисунке.
