![Came A5024N [7/12] Zl 19n](/img/pdf.png)
Came A5024N [7/12] Zl 19n

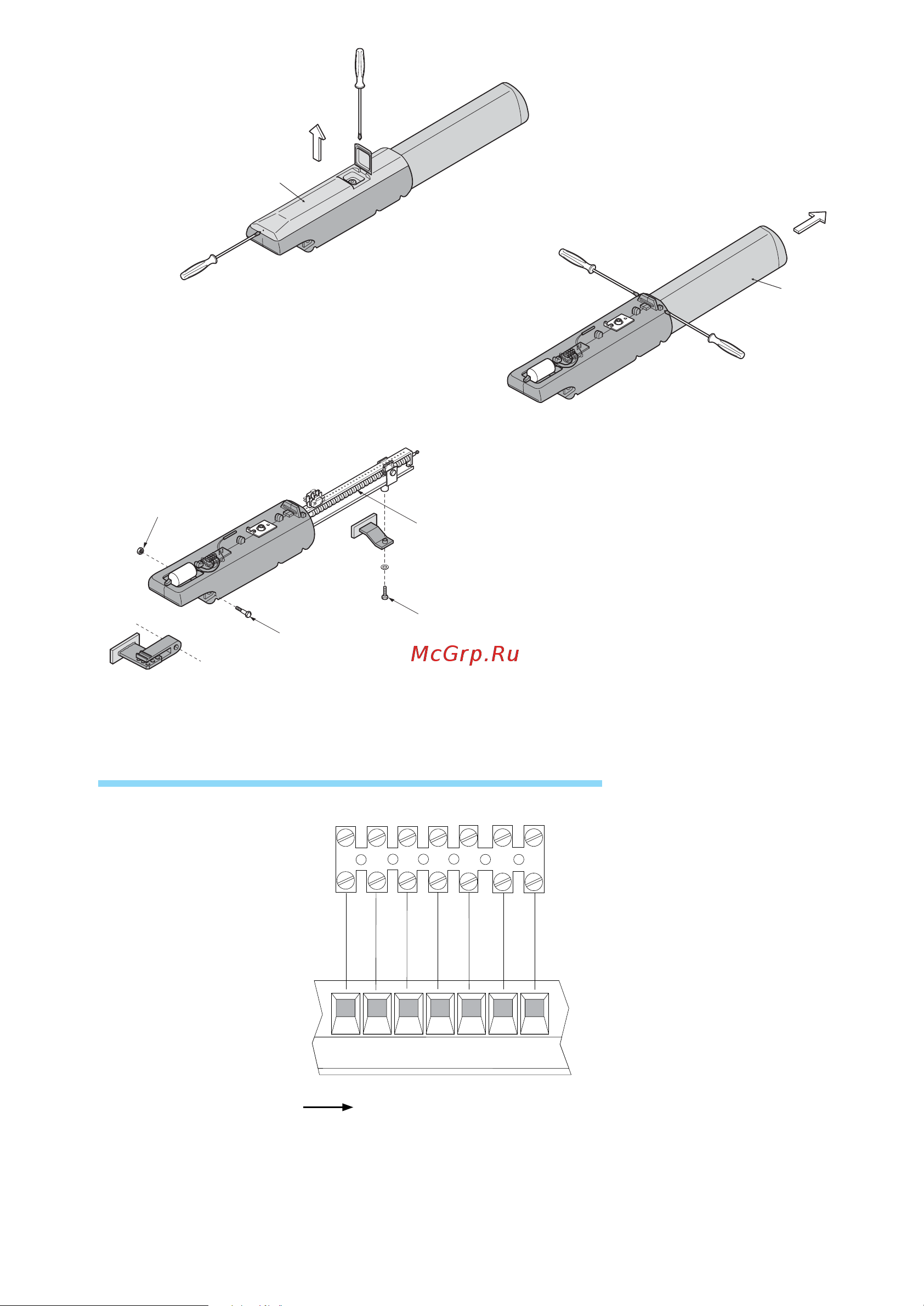

![Came A3024N [7/12] Электрические подключения к блоку управления zl 19n](/views2/1777296/page7/bg7.png)
M8x10
M8x50
N M F FA RC R RA
Стр. 7 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Колодка подключения привода
Колодка подключения блока
управления
Привод 1 N1 M1 C Fa1 Rc1 C Ra1
Привод 2 N2 M2 C Fa2 Rc2 C Ra2
ZL 19N
N - M
Подключение привода
F - Fa
Концевой микровыключатель открывания
R - Rc
Микровыключатель с функцией замедления при закрывании
R - Ra
Микровыключатель с функцией замедления при открывании
Отверните два самореза и снимите крышкукорпуса.
Снимите крышку винта, отвернув два самореза.
Примечание: рекомендуется смазать (жирной смазкой) ходовой винт и втулку до установки привода.
Установите привод на передний и задний кронштейны.
Гайка M8
самоблокирующаяся
Ходовой винт
5.6. Электрические подключения к блоку управления ZL 19N
Крышка
Крышка
ходового винта
