Came A5024N [8/12] Регулировка микровыключателей замедления при открывании и закрывании

100 mm

Стр. 8 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

ОТКРЫВАНИЕ

Разблокируйте привод и установите створку в

максимально открытое положение, отверните

крепежные винты микровыключателя открывания.

Перемещайте микровыключатель по направляющей до

тех пор, пока не произойдет его контакт с кареткой.

Закрепите микровыключатели, используя

соответствующие винты.

ЗАКРЫВАНИЕ:

установите створку на расстоянии в приблизительно

100 мм от механического упора закрывания (дет. B).

Отверните крепежные винты микровыключателя

замедления при закрывании.

Перемещайте микровыключатель по направляющей до

тех пор, пока не произойдет его контакт с кареткой.

Закрепите микровыключатель, используя

соответствующие винты.

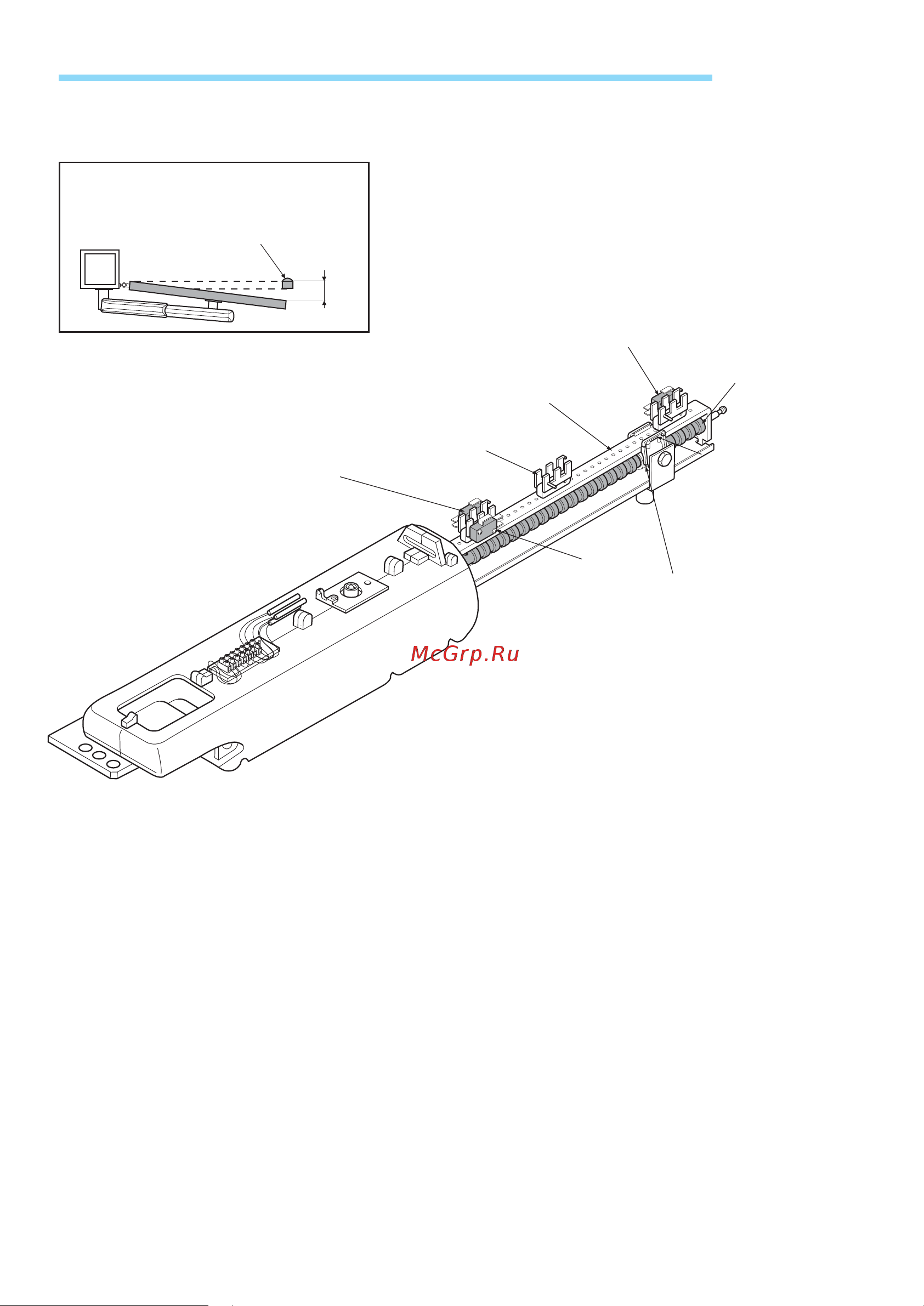

5.7 Регулировка микровыключателей замедления при открывании и закрывании

Механический

упор

Микровыключатели

замедления и

остановки при

открывании

Фиксатор кабеля

Направляющая

микровыключателей

Микровыключатель

замедления

при закрывании

Ходовой винт

Каретка концевыъ

выключателей

Бронзовая втулка

Саморезы
