Came A5024N [6/12] Монтаж

Стр. 6 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и

аксессуаров меняется от случая к случаю, поэтому монтажник должен выбрать оптимальное решение исходя из

конкретных условий применения.

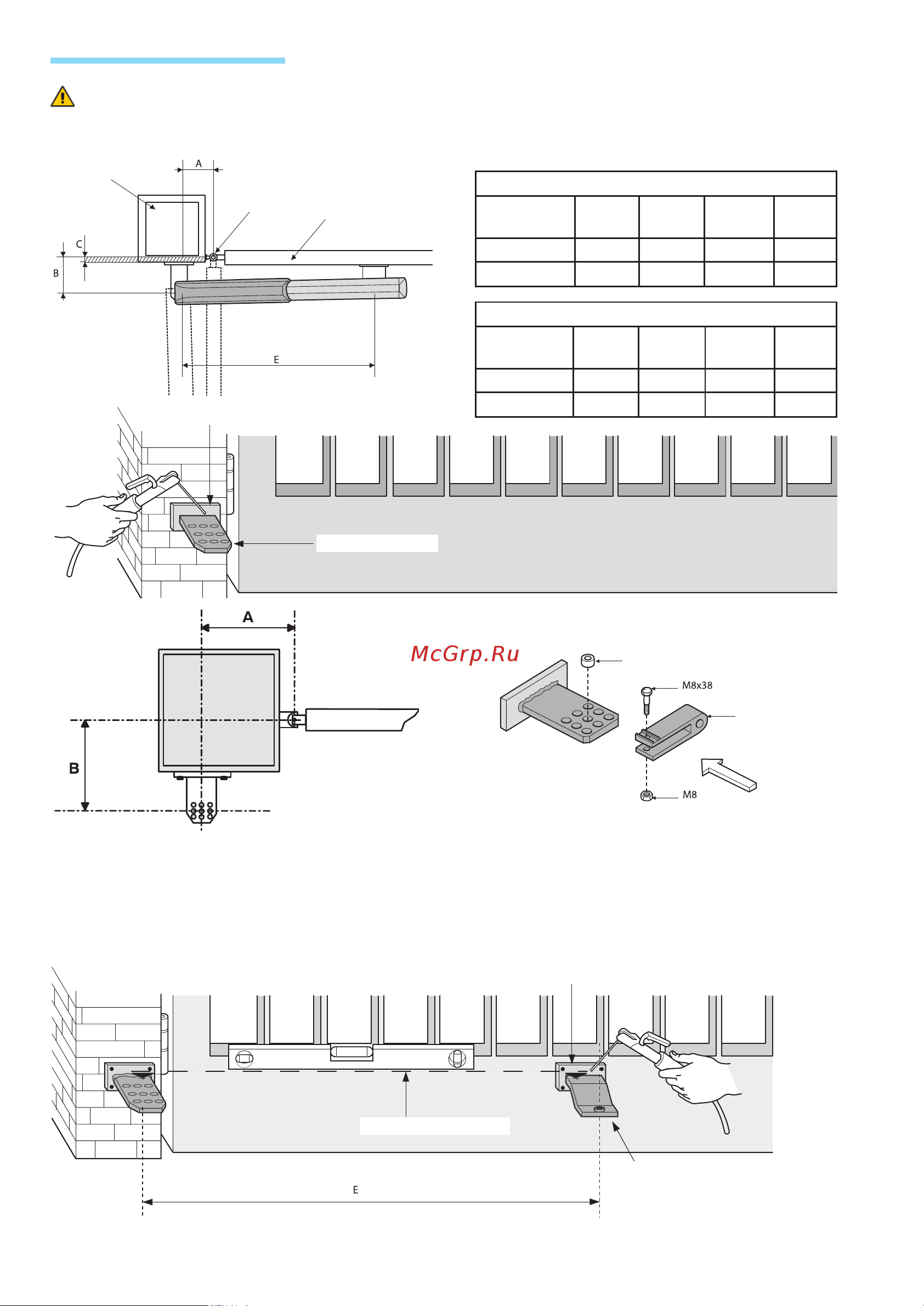

5.5 Монтаж

Прикрепите к столбу монтажную пластину с задним кронштейном, соблюдая расстояния A и B (таблица 3) между осью петли

и центральным отверстием кронштейна. Задний кронштейн имеет несколько отверстий для регулировки угла открывания

ворот.

Примечание: при увеличении расстояния В угол открывания и окружная скорость уменьшаются, а прилагаемое к створке

тяговое усилие мотора увеличивается. При увеличении расстояния А угол открывания и окружная скорость увеличиваются, а

прилагаемое к створке тяговое усилие мотора уменьшается.

Закройте ворота и прикрепите к створке монтажную пластину, удостоверившись в том, что передний кронштейн

расположен на одной горизонтальной оси с задним кронштейном, а также соблюдая расстояние Е.

Столб

Петля

Створка в закрытом

положении

Табл. 3

Монтажное основание

Задний кронштейн

Втулка

Подвижный

хвостовик

Выровняйте кронштейн

Монтажное основание

Передний кронштейн

Створки шириной до 3 м

Открывание

мм

C макс.

мм

90° 130 130 60 720

120° 130 110 50 720

Створка шириной до 5 м

Открывание

мм

C макс.

мм

90° 200 200 120 920

130° 200 140 70 920
