CAME
180
Стр. 9 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Разблокируйте привод и установите створку в максимально открытое положение, отверните саморезы
микровыключателей.
Перемещайте микровыключатели по направляющей до тех пор, пока не произойдет его контакт с
кареткой. Закрепите микровыключатель, используя соответствующие винты.
ДЛЯ РАЗБЛОКИРОВКИ:
Процедура разблокировки выполняется при выключенном электропитании мотора:
1) приподнимите дверцу;
2) вставьте и поверните ключ;
3) толкните или потяните створку вручную.
Чтобы заново заблокировать створку, достаточно повторно вставить и повернуть ключ.

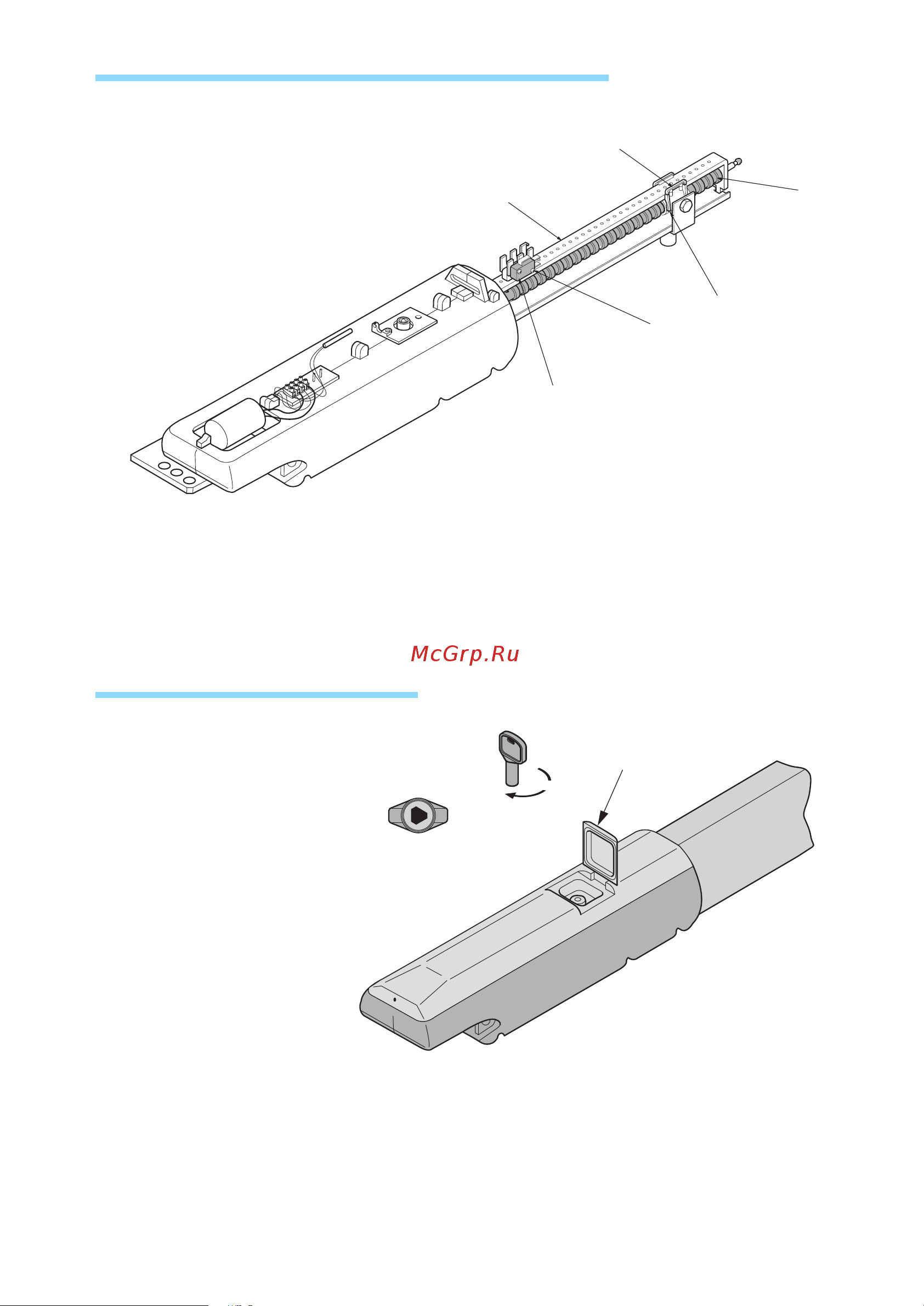

5.8 Регулировка микровыключателя остановки при открывании
Направляющая
микровыключателей
Каретка микровыключателей
Ходовой винт
Бронзовая втулка
Винт крепления
Микровыключатель
5.9 Разблокировка с помощью ключа
Дверца
Ключ
