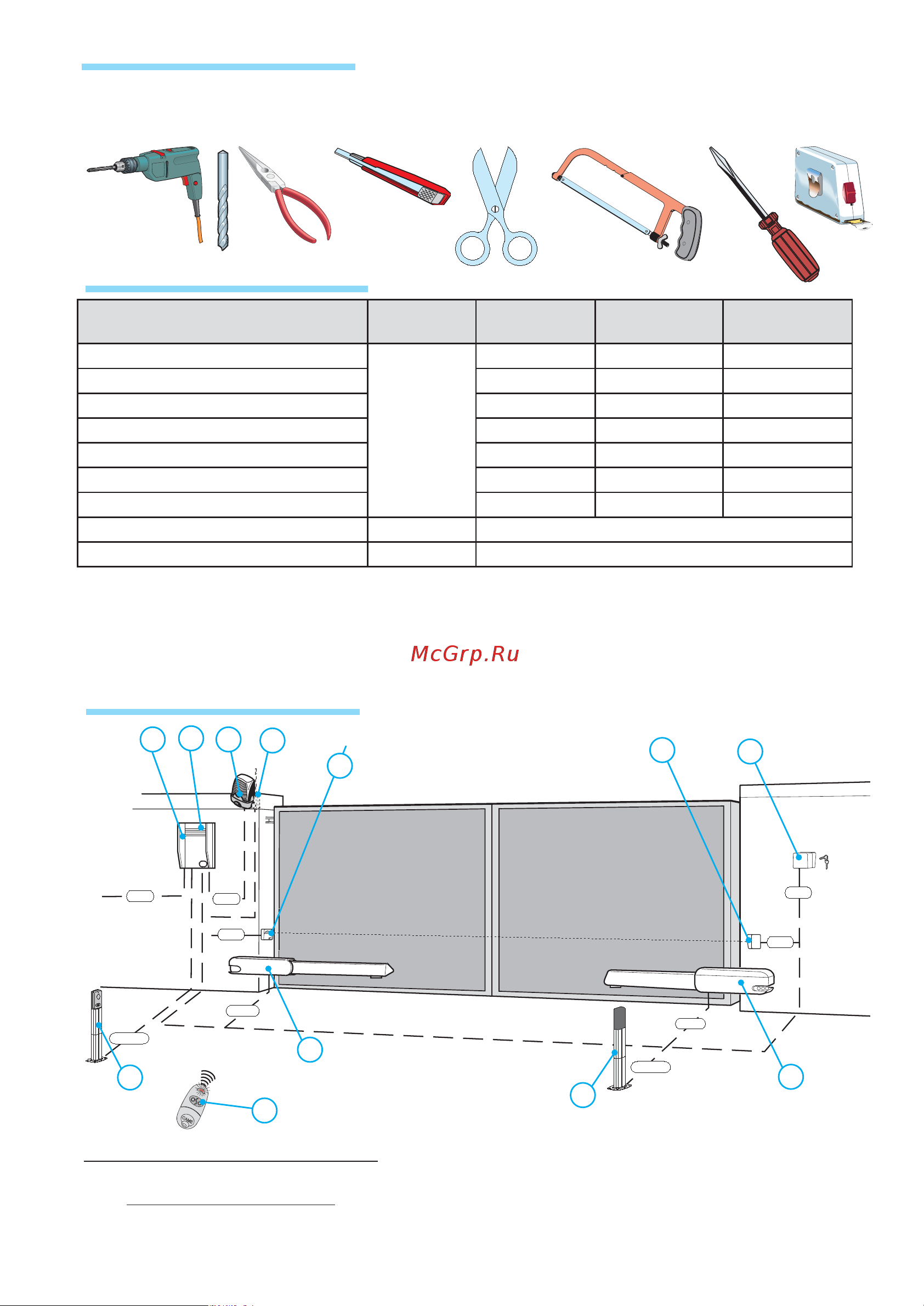

Came A5024N [5/12] Вариант типовой установки

Came A5024N [5/12] Вариант типовой установки
2 x 1 - TX
4 x 1
2 x 1,5
3 x 1,5
2 x 1
3 x 1
230 V
4 x 1 - RX
T RG58
*
*
1
1
2
3
4
4
5
4
4
6
7
8
*
Стр. 5 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
5.2 Инструменты и материалы
Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов, которые
позволят произвести установку оборудования в полном соответствии с действующими нормами безопасности. Ниже
представлен минимальный набор инструментов для монтажника.
Важное примечание: Важное примечание: сечение кабелей, длина которых отличается от приведенной в таблице, должно
рассматриваться с учетом фактического потребления тока подключенными устройствами в соответствии с указаниями
стандарта CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и расстояний.
5.3 Тип и сечение кабелей
Подключения Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание блока управления ~230 В
FROR CEI 20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 2,5 мм
2
3G x 4 мм
2
Сигнальная лампа 24 В 2 x 0,5 мм
2
2 x 1 мм
2
2 x 1,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
4 x 0,5 мм
2
4 x 0,5 мм
2
Электропитание аксессуаров 24 В 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Кнопки управления 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Концевой выключатель 3 x 0,5 мм
2
3 x 1 мм
2
3 x 1,5 мм
2
Подключение энкодера 2402C 22AWG макс. 30 м
Антенный кабель RG58 макс. 50 м
1) Привод
2) Блок управления
3) Плата радиоприемника
4) Фотоэлементы
5.4 Вариант типовой установки
Кабель подключения концевых выключателей:
5 x 1 мм
2
Кабель электропитания привода:
2 x 1,5 мм
2
до 20 м;
2 x 2,5 мм
2
до 30 м;
безопасности
5) Ключ-выключатель
6) Антенна
7) Сигнальная лампа
8) Брелок-передатчик
