Came A5024N [3/12] Привод

#

#

Стр. 3 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

Электропитание блока управления: ~ 230 В

50/60 Гц

Электропитание мотора: =24 В

Макс. потребляемый ток: 10A

Мощность: 120 Вт

Время открывания на 90°: регулируемое.

Передаточное отношение: 1/36

Интенсивность использования: интенсивного

использования

Класс защиты: IP44

Масса: 10 кг

Диапазон рабочих температур:

4.1 Привод

Это изделие разработано и изготовлено компанией CAME S.p.A. в полном соответствии с действующими нормами

безопасности. Гарантия не распространяется на изделия, имеющие механические повреждения, а также следы

самостоятельного ремонта.

Корпус привода состоит из двух литых алюминиевых частей. Внутри расположены мотор, редуктор, концевые выключатели и

ходовой винт.

4. Описание

2.1 Назначение

1. Условные обозначения

Этот символ обозначает раздел, требующий внимательного прочтения.

Этот символ обозначает раздел, связанный с вопросами безопасности.

Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.

2. Назначение и ограничения по применению

Привод ATI 24V предназначен для автоматизации распашных ворот частных жилых домов и кондоминиумов, а также для

интенсивного использования.

2.2 Ограничения по применению

Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от содержащихся в

настоящей инструкции.

4.2 Технические характеристики

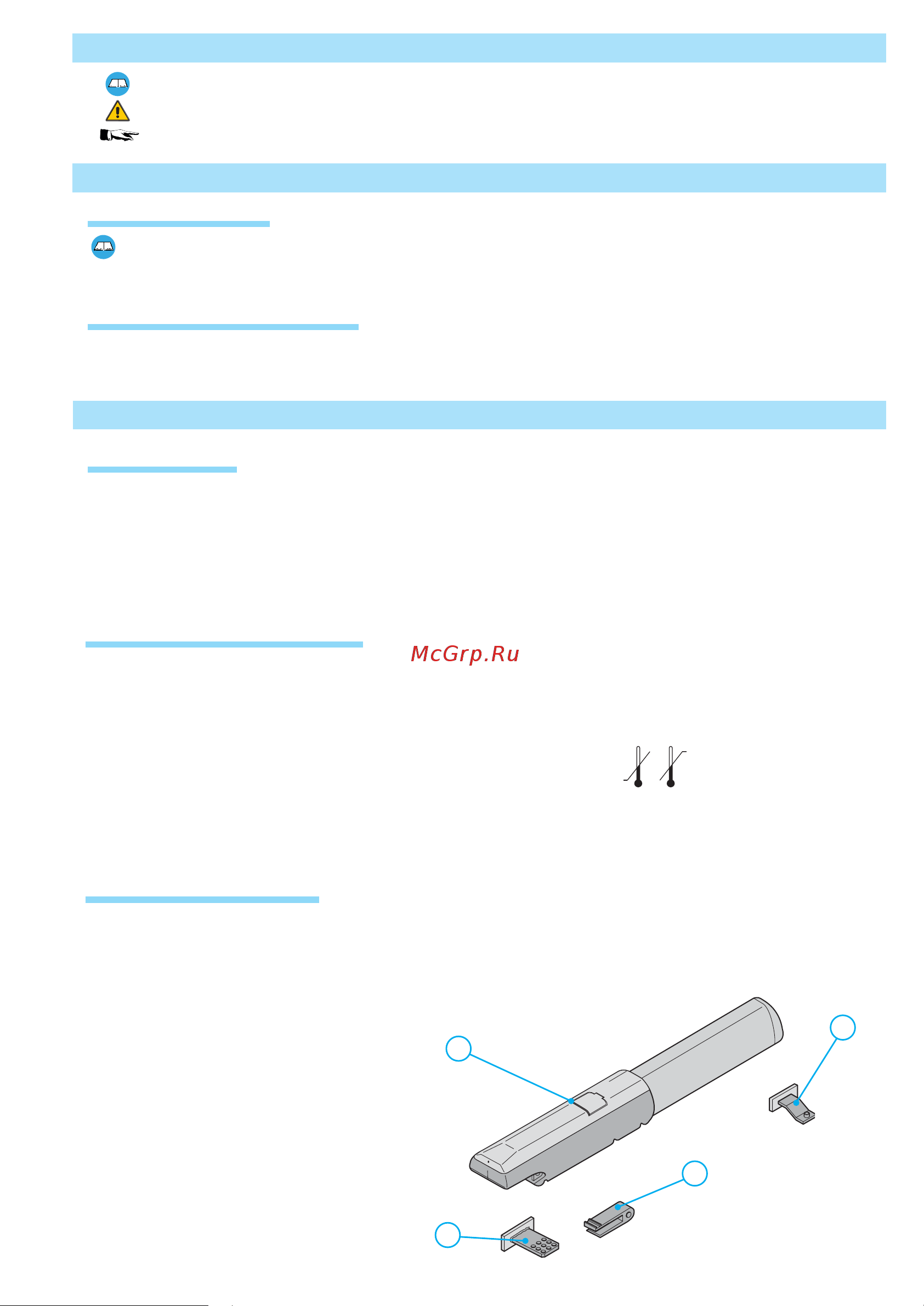

4.3 Основные компоненты

1) Привод

2) Передний кронштейн

3) Подвижный хвостовик

4) Задний кронштейн
