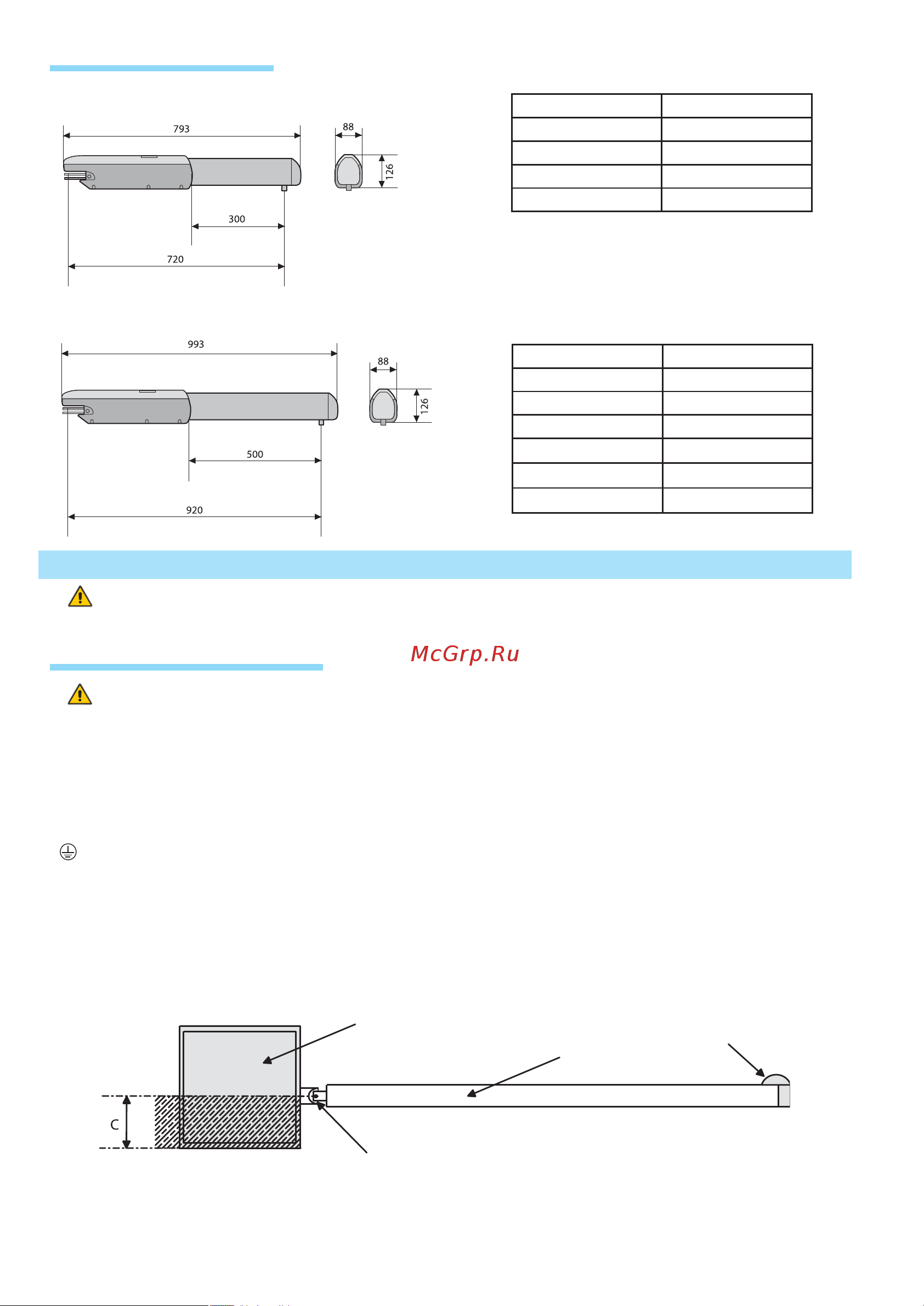

A 3024 - A 3124
A 5024 - A 5124
Стр. 4 - Руководство FA01164-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
4.4 Габаритные размеры
Размеры приведены в мм
Ширина створки Масса створки
мкг
2,00 800
2,50 600
3,00 400
Ширина створки Масса створки
мкг
2,00 1000
2,50 800
3,00 600
4,00 500
5,00 400
Перед началом монтажных работ выполните следующее:
• Проверьте, чтобы конструкция ворот была достаточно прочной, петли находились в исправном состоянии, а между подвижными
и неподвижными механизмами системы не было трения.
• Проверьте, чтобы размер C не превышал значения, указанного в таблице 3, на стр. 4. В противном случае потребуется
доработать столб для достижения указанного значения.
• Проверьте, чтобы расположение электрических кабелей соответствовало размещению устройств управления и безопасности.
• Убедитесь в наличии механического упора закрывания (хорошо прикрепленного к грунту) во избежание выбега створки/
привода.
•
Проверьте, чтобы между внутренними соединениями и другими токопроводящими частями была предусмотрена
дополнительная изоляция.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих
нормативов.
5. Монтаж
5.1 Предварительные проверки
Run
Run
Столб
Створка
Механический упор
Петля
На распашных воротах настоятельно рекомендуется устанавливать
электрозамок для обеспечения надежного закрытия створок.
Если используется неблокирующийся привод, Came рекомендует
установку электрозамка для обеспечения безопасности от
несанкционированного доступа.
Если используется самоблокирующийся привод, монтаж электрозамка
является обязательным для створок шириной более 4 м.
