Came FE40230 [10/20] Крепление рычагов передачи
![Came FE40230 [10/20] Крепление рычагов передачи](/views2/1777270/page10/bga.png)
Стр.
10
10 - Код руководства:
119DV38RU
119 DV38 R U вер.
3
3 03/2013 © CAME Cancelli Automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Разблокируйте привод (см. рисунок)
и прикрепите тягу к переднему
кронштейну посредством винта и гайки.
Прикрепите тягу к рычагу передачи с
помощью винта и шайбы.
Гайка UNI 7774
M12
Винт UNI 5933 M6x20
Шайба
Винт UNI 5739 M8x16
Шайба
Винт UNI 5737 M12x50

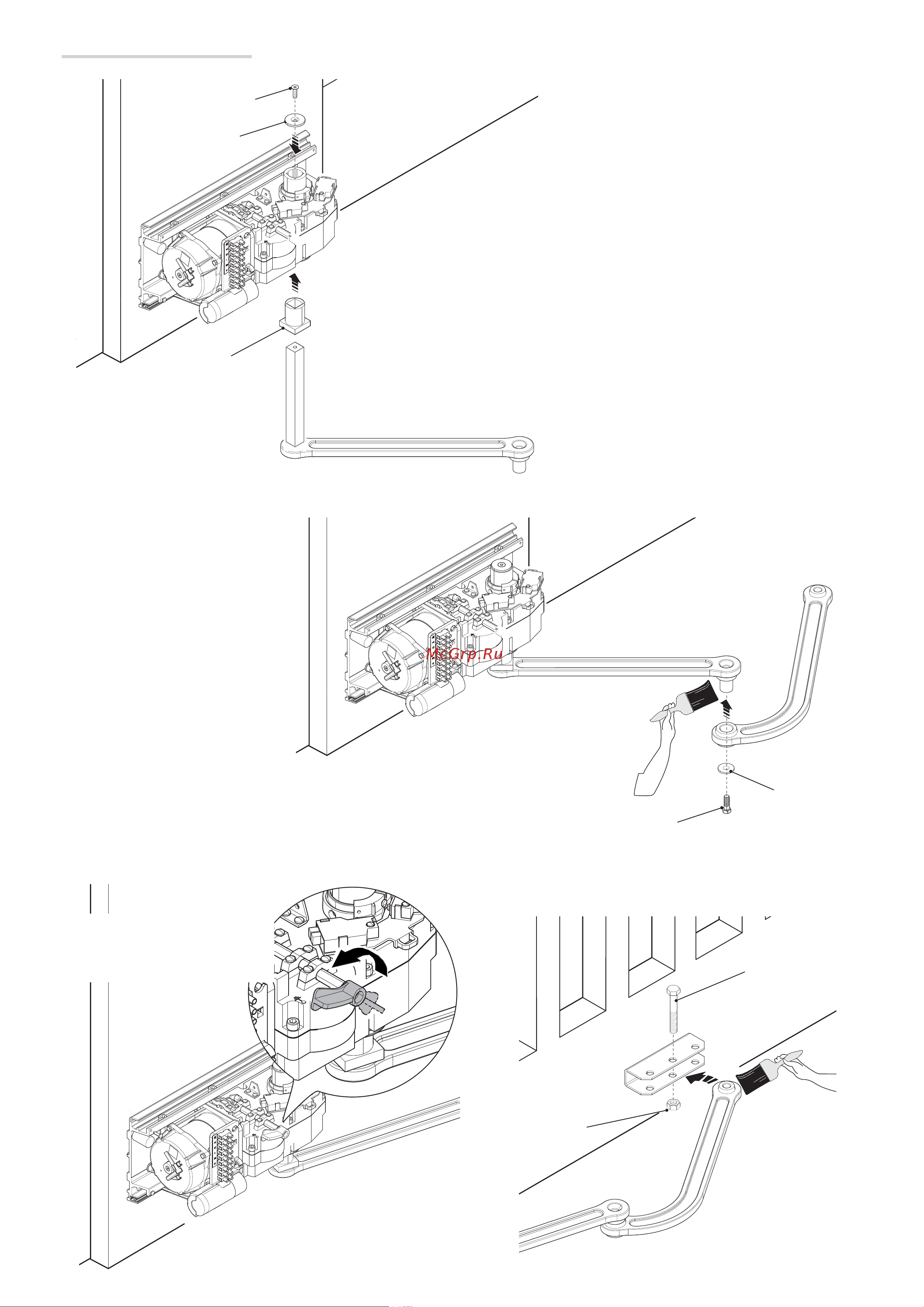

Крепление рычагов передачи
Вставьте рычаг передачи с втулкой в приводной вал и прикрепите
его с помощью винта и шайбы.
Втулка
