Came FE40230 [3/20] 22 21 20

Came FE40230 [3/20] 22 21 20
5
14
9
7
6
4
2
3
1
11 12
13
1922 21
20
10
16
17
23
30
29
24
8
15
18
25
28
27
26
Стр.
3
3 - Код руководства:
119DV38RU
119 DV38 R U
вер.
3
3 03/2013 © CAME cancelli automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
ОПИСАНИЕ
Автоматика включает силуминовый корпус, внутри которого располагаются червячный редуктор и винтовое зубчатое колесо с постоянной
консистентной смазкой
Назначение
Автоматика FE40230/FE40230V была разработана и изготовлена компанией CAME Cancelli Automatici S.p.A. для автоматизации бытовых
распашных ворот в полном соответствии с действующими нормами безопасности.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в настоящей
инструкции.
Ограничения по применению
С шарнирным рычагом и макс. углом открывания створки до 90°:
Модель FE40230 - FE40230V
Ширина створки (м) 4 3,5 3 2,5 2
Масса створки (кг) 400 450 500 600 800
Важное примечание: если ширина створки превышает 2,5 м,
установка электрозамка обязательна.
НОРМЫ И СТАНДАРТЫ
CAME Cancelli Automatici имеет сертификат систем управления качеством ISO 9001 и сертификат охраны окружающей среды ISO 14001.
Настоящее изделие соответствует требованиям нормативов, указанных в декларации о соответствии.

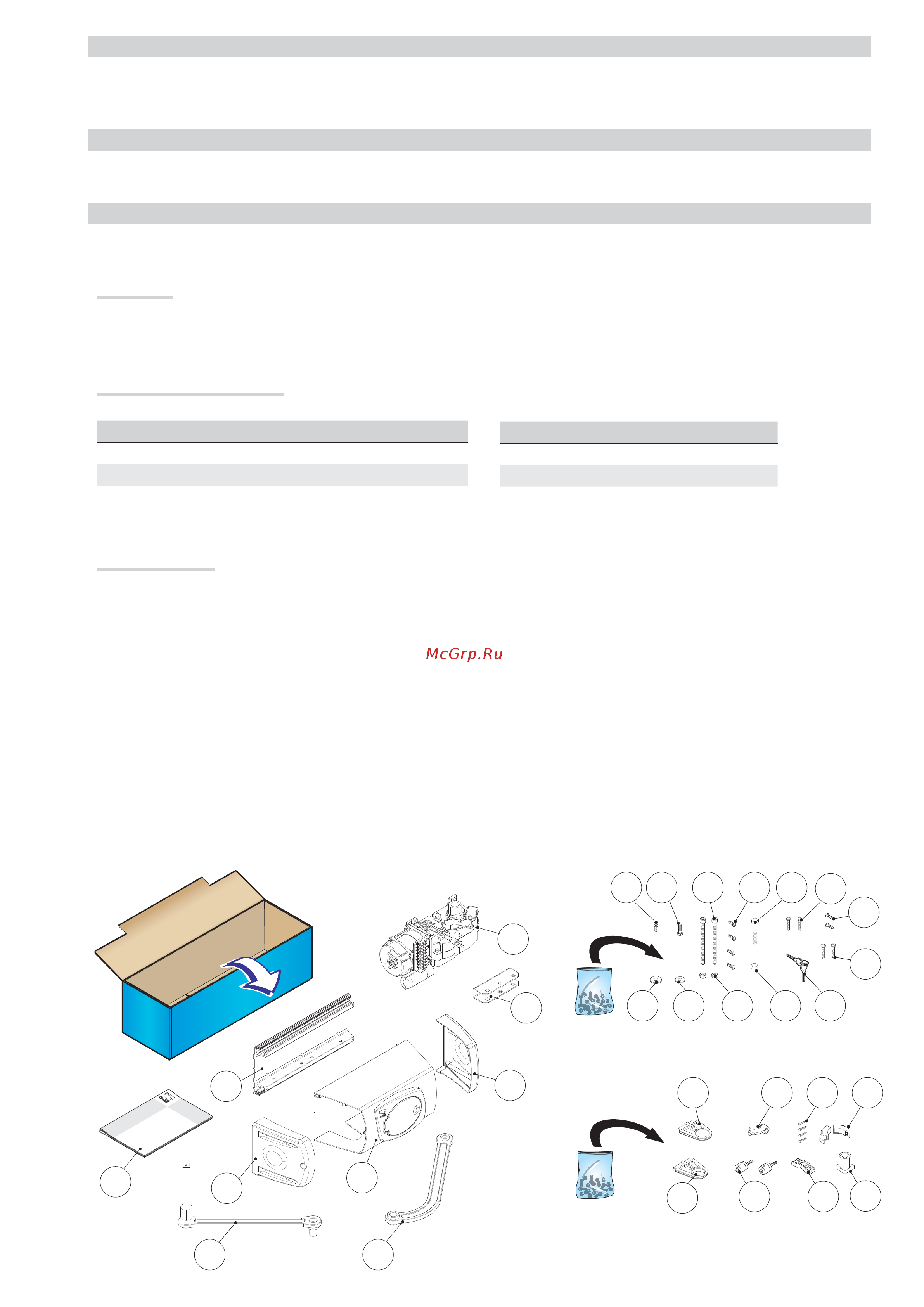

Упаковочный лист
1. Привод, 1 шт.
2. Задний кронштейн, 1 шт.
3. Передний кронштейн, 1 шт.
4. Крышка, 1 шт.
5. Правая боковая крышка, 1 шт.
6. Левая боковая крышка, 1 шт.
7. Инструкция по монтажу, 1 шт.
8. Рычаг передачи, 1 шт.
9. Тяга, 1 шт.
10. Винт UNI 5933 M6x20, 1 шт.
11. Винт UNI5739 M8x16, 1 шт.
12. Винты UNI5931 M8x120, 2 шт.
13. Винты UNI6954 3,9x16, 4 шт.
14. Винт UNI5737 M12x50, 1 шт.
15. Винты UNI6957 2,9x19, 2 шт.
Со скользящим рычагом (ОПЦИЯ) и макс. углом открывания створки до 90°:
Модель FE40230 - FE40230V
Ширина створки (м) 2,5 2 1,5
Масса створки (кг) 300 500 550
Важное примечание: установка электрозамка обязательна.
16. Винты UNI6954 2,9x9,5, 2 шт.
17. Винты UNI6954 3,9x19, 2 шт.
18. Индивидуальные ключи для дверцы системы разблокировки, 2 шт.
19. Гайка UNI7774 M12, 1 шт.
20. Гайки UNI5588 M8, 2 шт.
21. Шайба, 1 шт.
22. Шайба, 1 шт.
23. Боковая вставка для пропуска передающего рычага, 1 шт.
24. Ручка разблокировки, 1 шт.
25. Винты UNI8112 M3x6, 4 шт.
26. Кулачки, 2 шт.
27. Втулка рычага, 1 шт.
28. Скоба, 1 шт.
29. Специальные винты крепления боковых крышек M4x20, 2 шт.
30. Боковая вставка для прокладки кабелей, 1 шт.
