Стр.
14
14 - Код руководства:
119DV38RU
119DV3 8 R U вер.
3
3 03/2013 © CAME Cancelli Automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Подключите провод заземления к приводу.
Вставьте крышку.
Отверстие для рычага
разблокировки левого
привода
Отверстие для рычага
разблокировки правого
привода
Установите боковые крышки по краям центральной крышки.
Прикрепите боковые крышки к заднему кронштейну, используя
два винта с каждой стороны и один в верхней части.
Специальный
винт M4x20
Винт UNI 6954 3,9x16
Ø12 мм

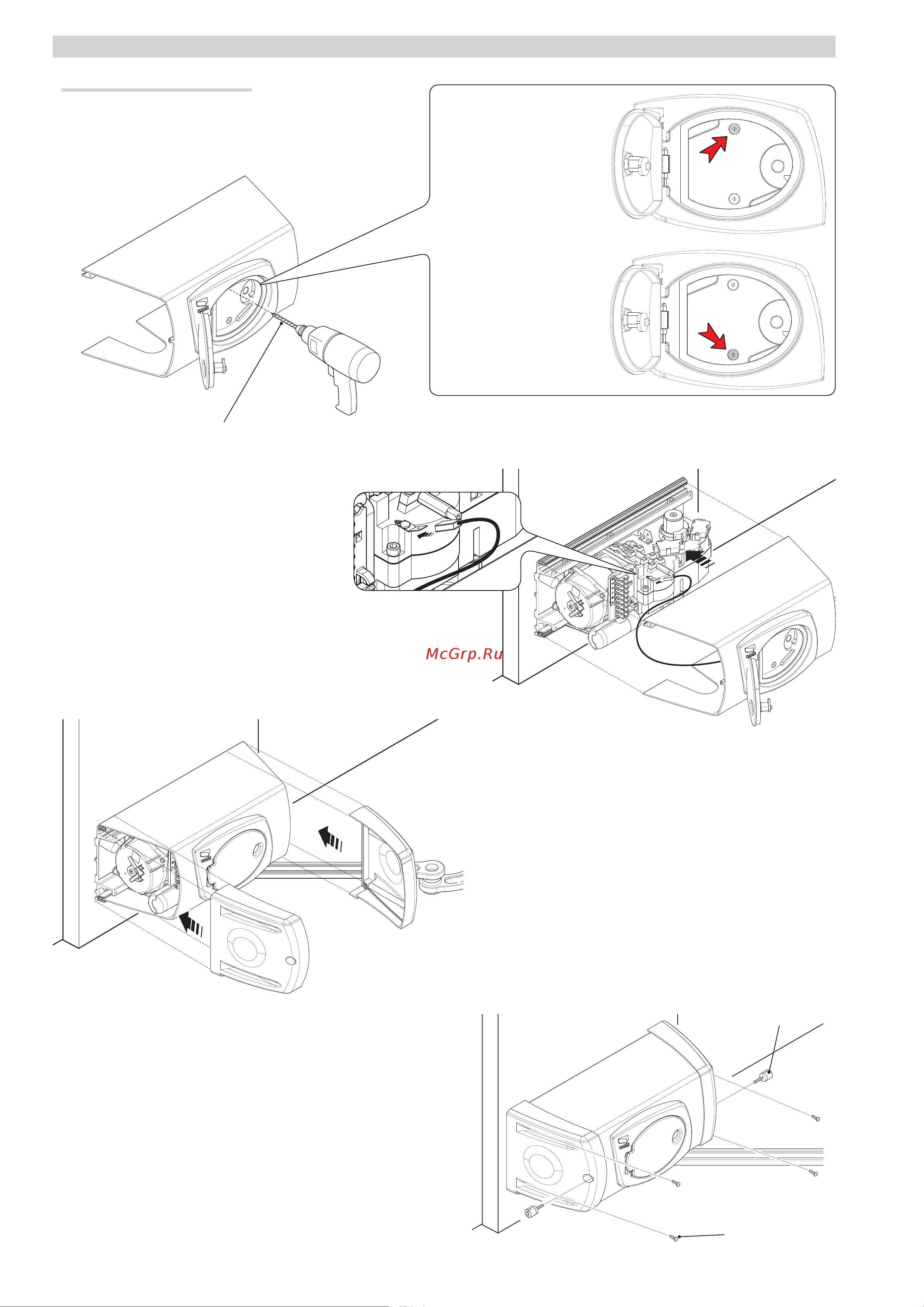

ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ
Монтаж и крепление крышек
После выполнения необходимых подключений и регулировок
рассверлите крышку в обозначенном месте: вверху — для левого
привода, внизу — для правого привода.
