Разблокировка привода
РАЗБЛОКИРОВКА
БЛОКИРОВАТЬ
ЛЕВЫЙ
ПРАВЫЙ
РАЗБЛОКИРОВКАБЛОКИРОВАТЬ
Шайба UNI 6592 4,3x9
Винт UNI 6954 3,9x9,5

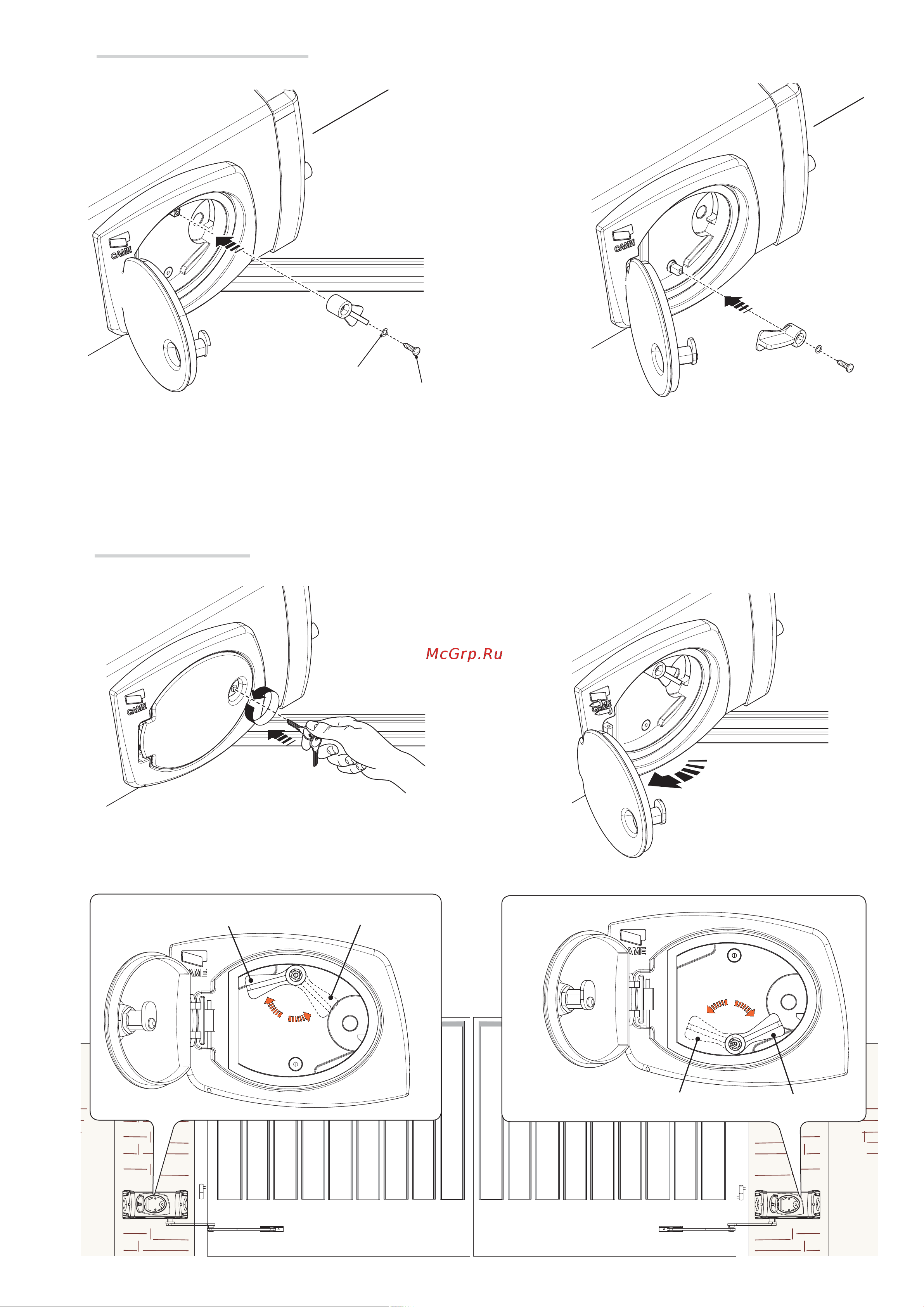

Крепление ручек разблокировки
Вставьте ручку в рычаг разблокировки и зафиксируйте ее с помощью шайбы и винта.
