Came FE40230 [11/20] Монтаж концевых выключателей и определение крайних положений
![Came FE40230 [11/20] Монтаж концевых выключателей и определение крайних положений](/views2/1777270/page11/bgb.png)
Стр.
11
11 - Код руководства:
119DV38RU
119 D V38 R U
вер.
3
3 03/2013 © CAME cancelli automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Откройте до конца створку ворот и вращайте другой кулачок по часовой стрелке до тех пор, пока не сработает микровыключатель
открывания. Закрепите кулачок с помощью винтов.
Полностью закройте створку и вращайте кулачок против часовой стрелки до срабатывания микровыключателя закрывания. Зафиксируйте
кулачок с помощью винтов.
Микровыключа-
тель открывания
Микровыключатель закрывания
Концевой выключатель
Кулачки
Направляющая
кулачков
⚠
Внимание: если механические упоры не предусмотрены, необходимо обязательно установить концевые выключатели.
Винт UNI6957 Ø2,9X19

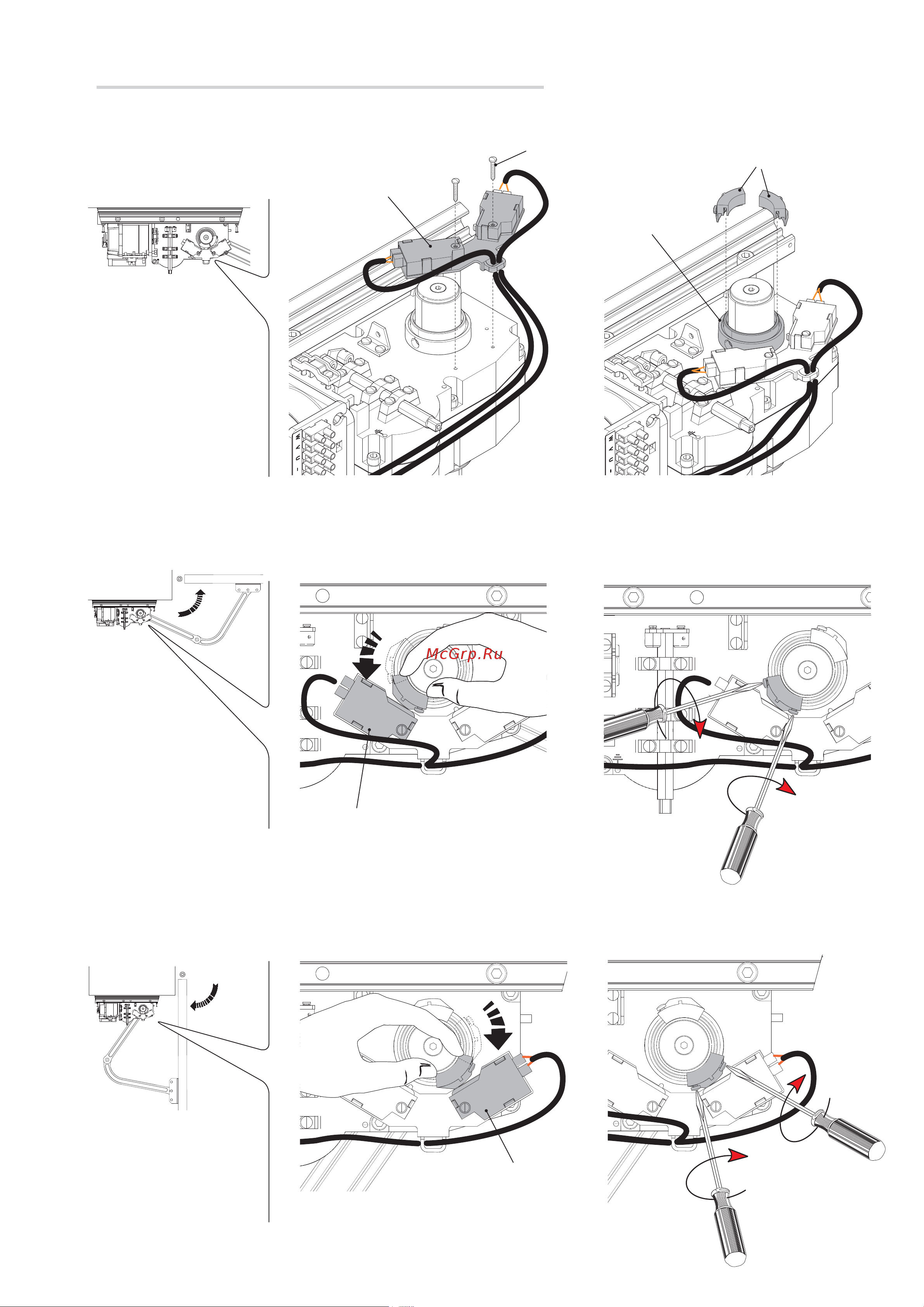

Монтаж концевых выключателей и определение крайних положений
Для левого привода:
Прикрепите концевые выключатели к приводу и вставьте кулачки в направляющие.
