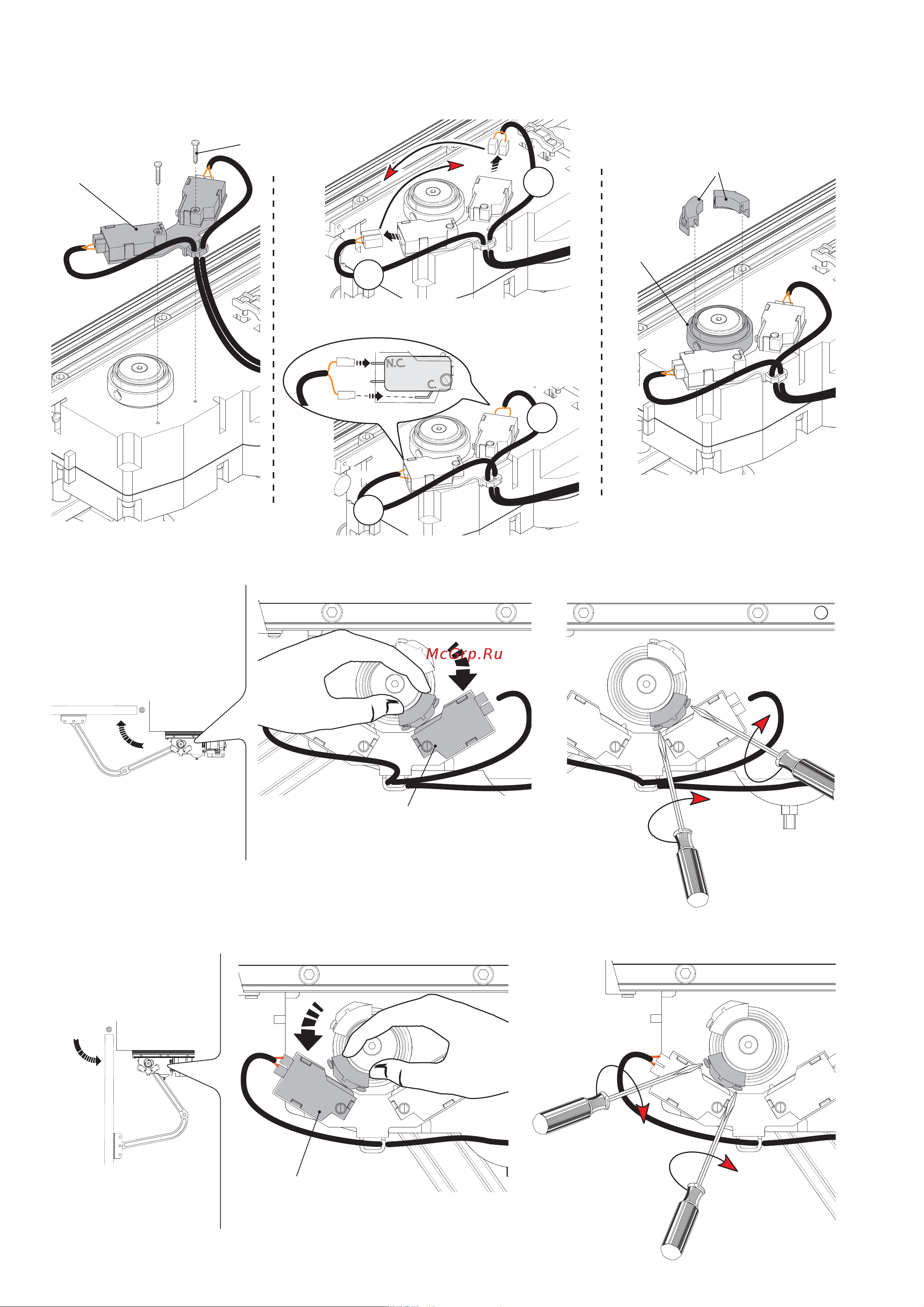

Для правого привода:
Прикрепите концевой выключатель к приводу, поменяйте провода микровыключателей местами и вставьте кулачки в направляющую.
Микровыключа-
тель открывания
Микровыключатель закрывания
Концевой
выключа-
тель
Откройте до конца створку ворот и вращайте другой кулачок против часовой стрелки до тех пор, пока не сработает микровыключатель
открывания. Закрепите кулачок с помощью винтов.
Полностью закройте створку и вращайте кулачок по часовой стрелке до срабатывания микровыключателя закрывания. Закрепите кулачок с
помощью винтов.
Кулачки
Направля-
ющая
Винт UNI6957
Ø2,9X19
