Стр.
9
9 - Код руководства:
119DV38RU
119 DV38 R U
вер.
3
3 03/2013 © CAME cancelli automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

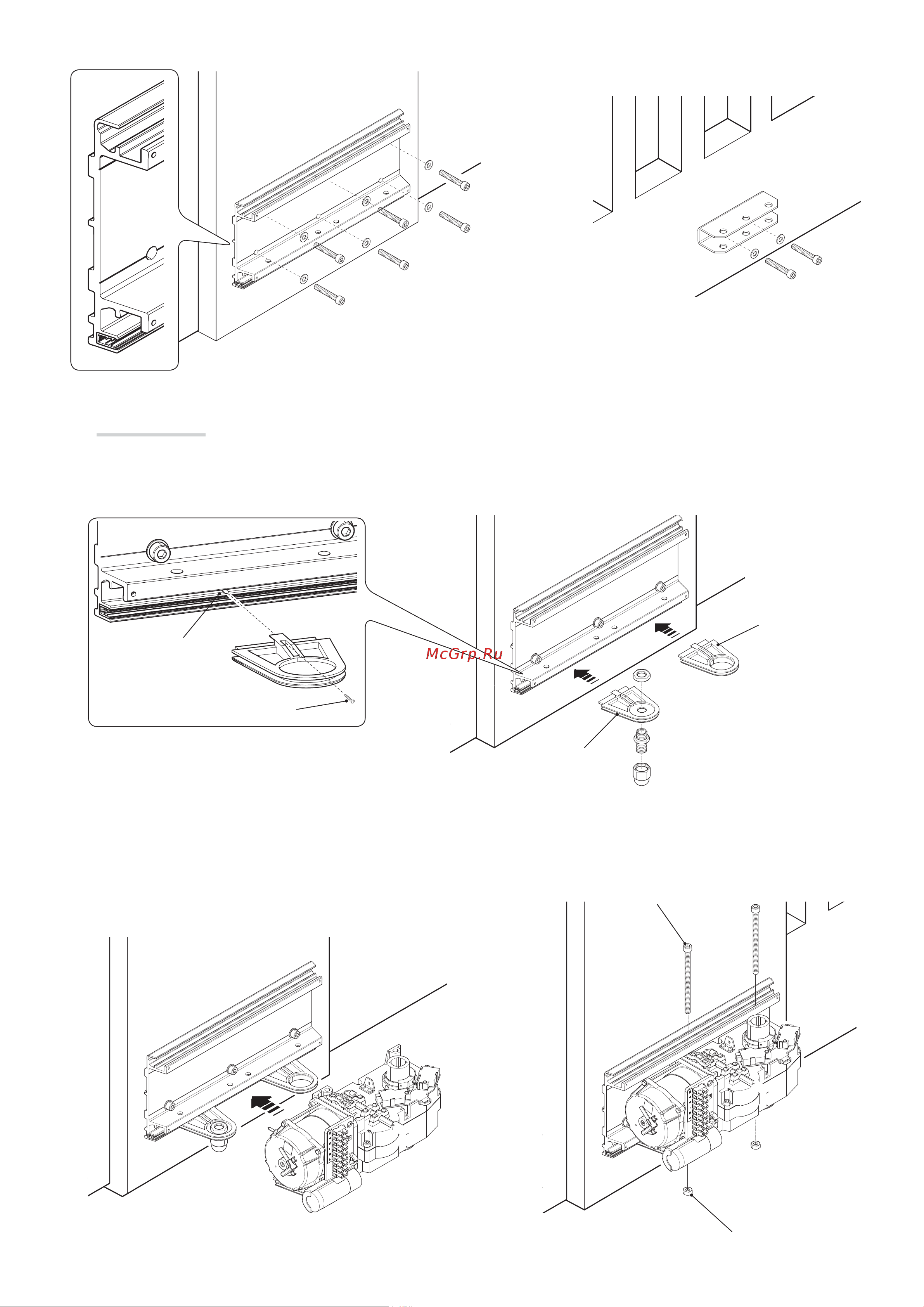

Установите и зафиксируйте кронштейны, как показано на рисунке.
Боковая вставка
для прокладки
кабелей
Боковая вставка для
пропуска рычага
привода
Отверстие кре-
пления
Вставьте привод в кронштейн и зафиксируйте его с помощью винтов и гаек.
Гайка UNI 5588 M8
Винт UNI 5931 M8x120
Монтаж привода
Установите боковые вставки в отверстия крепления заднего кронштейна. Одна из боковых вставок необходима для прокладки кабелей,
другая — для пропуска рычага привода.
Важное примечание: прежде чем установить боковую вставку для прокладки кабелей, необходимо вставить подходящий гермоввод.
Винт UNI 6954 2,9x9,5
