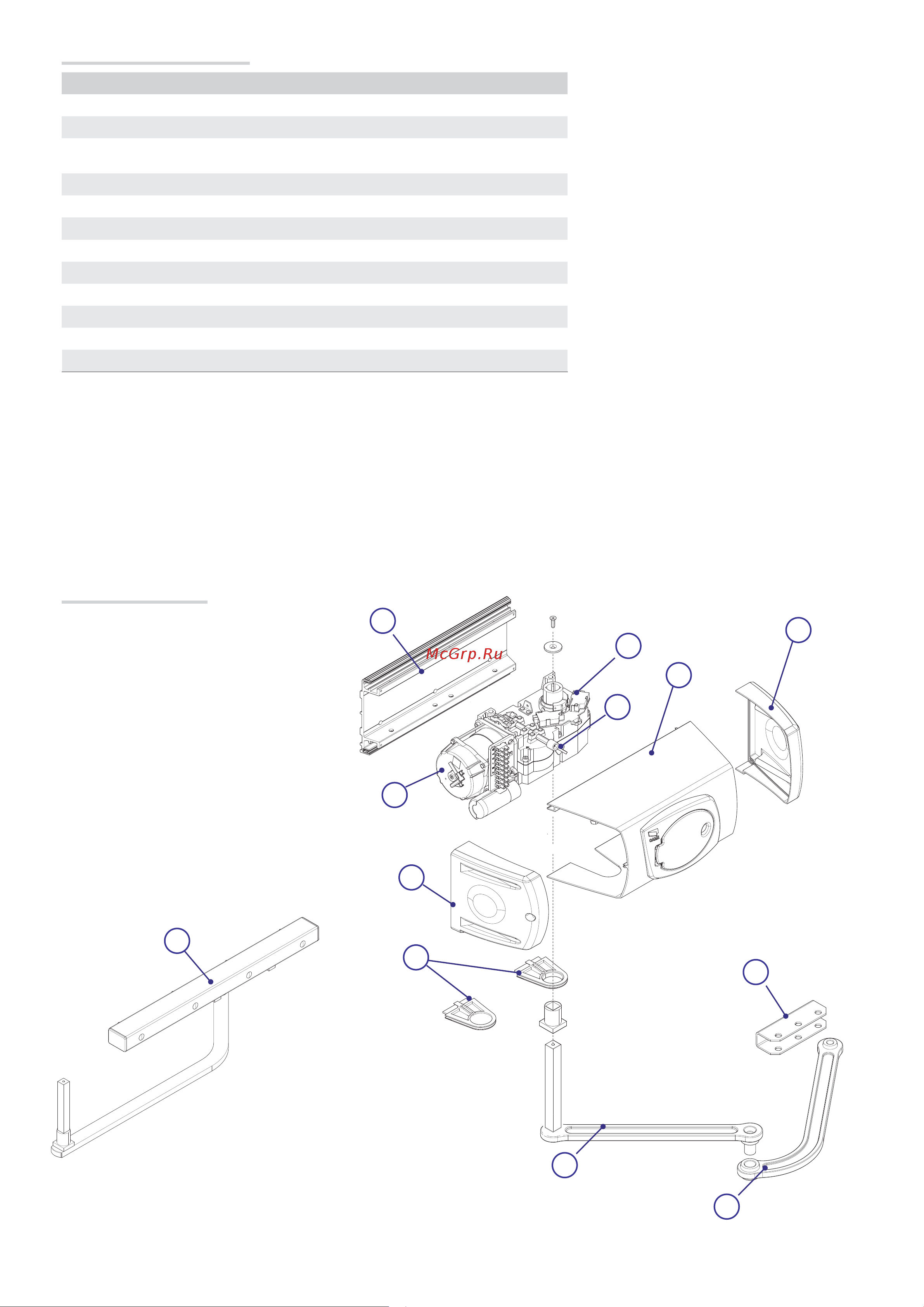

Основные компоненты
1. Задний кронштейн
2. Концевой выключатель
3. Привод
4. Боковые вставки
5. Крышка
6. Боковые крышки
7. Рычаг передачи
8. Тяга
9. Передний кронштейн
10. Ручка разблокировки
11. Скользящий телескопический рычаг,
ОПЦИЯ (FERNI-BSX / FERNI-BDX)
Технические характеристики
Модель FE40230 FE40230V
Класс защиты (IP) 44 44
Электропитание (В, 50/60 Гц) ~230 ~230
Напряжение питания
двигателя (В,
50/60 Гц)
~230 ~230
Потребляемый ток (А) 1,2 (макс.) 1,3 (макс.)
Мощность (Вт) 140 150
Крутящий момент (Нм) 540 (макс.) 320 (макс.)
Время открывания на 90° (с) 34 18
Интенсивность использования (%) 30 30
Диапазон рабочих температур (°C) -20 ÷ +55 -20 ÷ +55
Термозащита двигателя (°C) 150 150
Класс изоляции I I
Масса (кг) 13,7 13,7
