Came FE40230 [6/20] Общие инструкции по монтажу

Came FE40230 [6/20] Общие инструкции по монтажу
Стр.
6
6 - Код руководства:
119DV38RU
119 DV38 R U вер.
3
3 03/2013 © CAME Cancelli Automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Подключение Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание блока управления, ~230 В
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 2,5 мм
2
Напряжение питания двигателя ~230 В 3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 2,5 мм
2
Cигнальная лампа 2 x 1,5 мм
2
2 x 1,5 мм
2
2 x 1,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
4 x 0,5 мм
2
4 x 0,5 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Антенна RG58 10 м (макс.)
Энкодер
ВИТОЙ
КАБЕЛЬ
30 м (макс.)
Важное примечание: если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального
потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть
пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не рассматриваемых в
данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
Тип и сечение кабелей
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности.
Предварительные проверки
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Убедитесь в том, что питание блока управления осуществляется от отдельной линии с расстоянием между контактами не менее 3 мм;
• Подготовьте каналы для прокладки кабеля, гарантирующие надежную защиту от механических повреждений;
•
Убедитесь в том, чтобы между соединениями кабеля, обеспечивающими непрерывность контура безопасности, и другими
токопроводящими частями была предусмотрена дополнительная изоляция.
• Проверьте, чтобы конструкция ворот была достаточно прочной, петли находились в исправном состоянии, а между подвижными и
неподвижными механизмами не было трения.
• Проверьте наличие механических упоров открывания и закрывания.
Инструменты и материалы

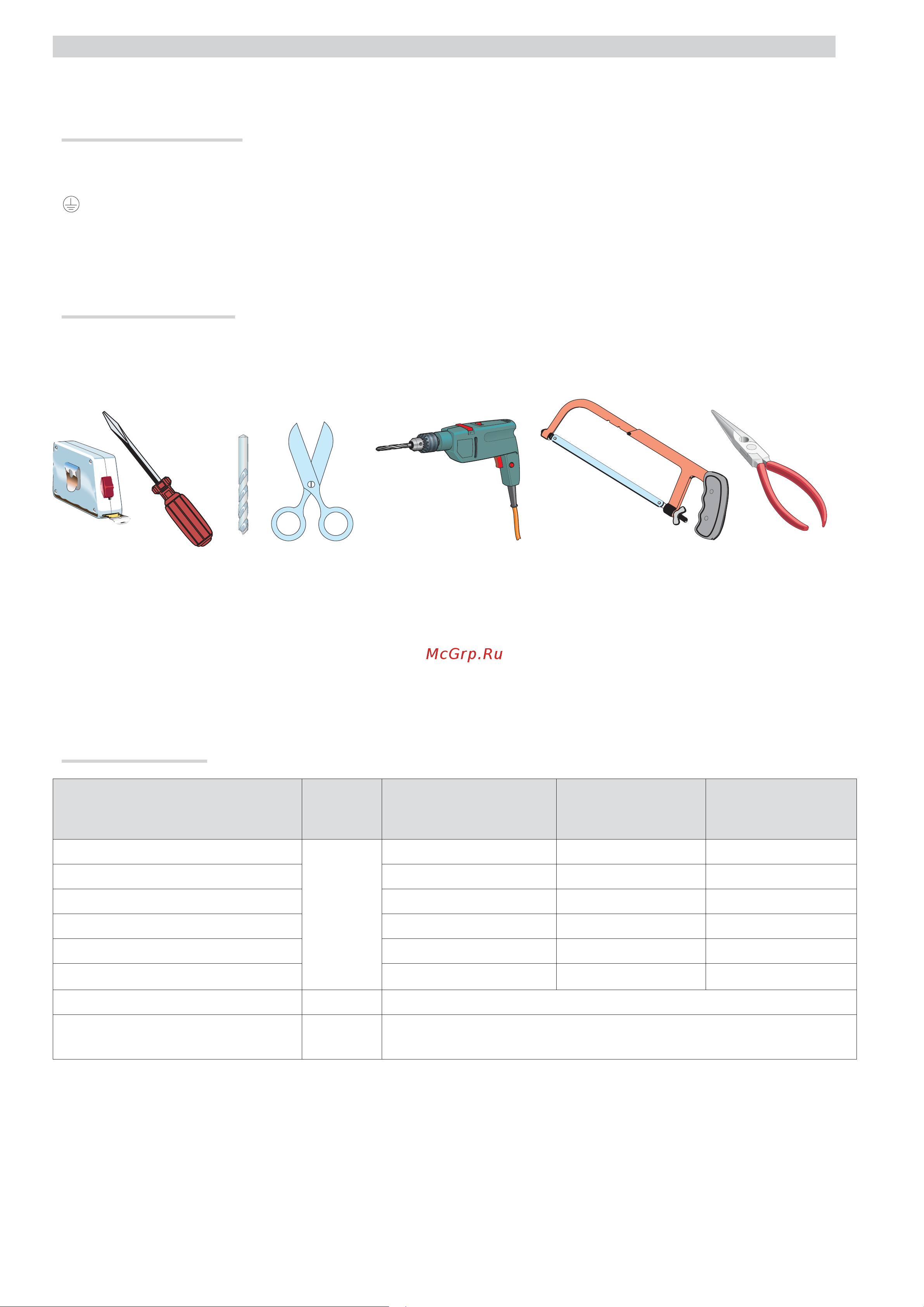

Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произвести
установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен минимальный набор
инструментов, необходимых для проведения монтажных работ.
