Came FE40230 [13/20] Электрические подключения
![Came FE40230 [13/20] Электрические подключения](/views2/1777270/page13/bgd.png)
1
5
2
3
4
4
W
V
U
U
V
W
-
E
+
+
E
-
Стр.
13
13 - Код руководства:
119DV38RU
119 DV3 8RU
вер.
3
3 03/2013 © CAME cancelli automatici S.p.A. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

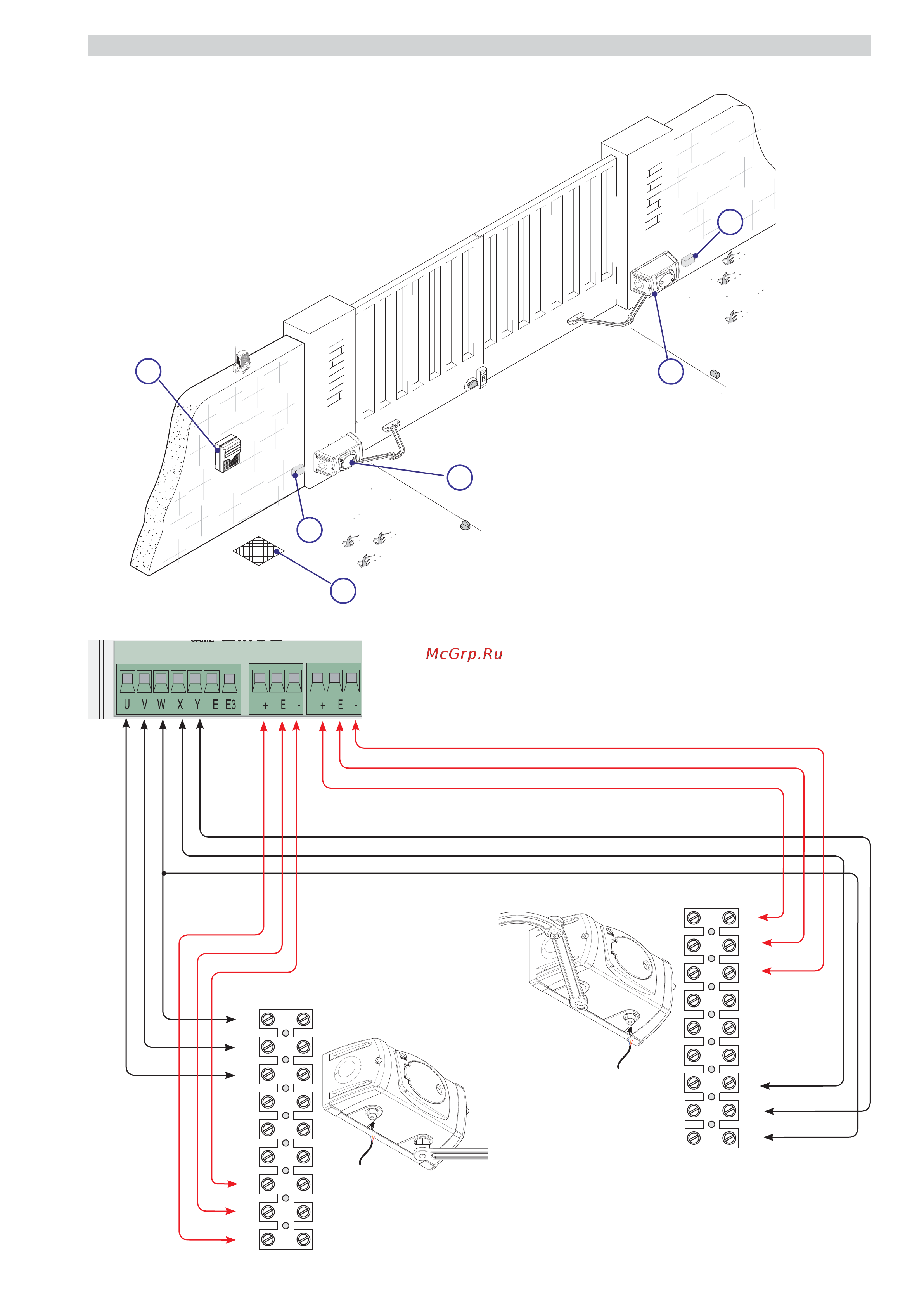

Для подключения к электросети используйте разветвительные коробки и колодец.
Чтобы получить более подробную информацию о настройках и регулировках системы, ознакомьтесь
с технической документацией, прилагаемой к блоку управления.
Привод ~230 В
с замедленным
открыванием
1. Блок управления
2. Левый привод
3. Правый привод
4. Разветвительная коробка
5. Разветвительный колодец
Привод ~230 В
с замедленным
закрыванием
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Колодка блока
управления 002ZM3E
