Came ZL19NA [12/18] Регулировка микровыключателя замедления в режиме закрывания только для e1024
![Came ZL19NA [12/18] Регулировка микровыключателя замедления в режиме закрывания только для e1024](/views2/1777519/page12/bgc.png)
A
B
C = 500 mm
D = 50 mm
РУССКИЙ
Стр.
12
12 - Код руководства:
319U36
319U36
вер.
1.0
1.0
05/2011
© Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

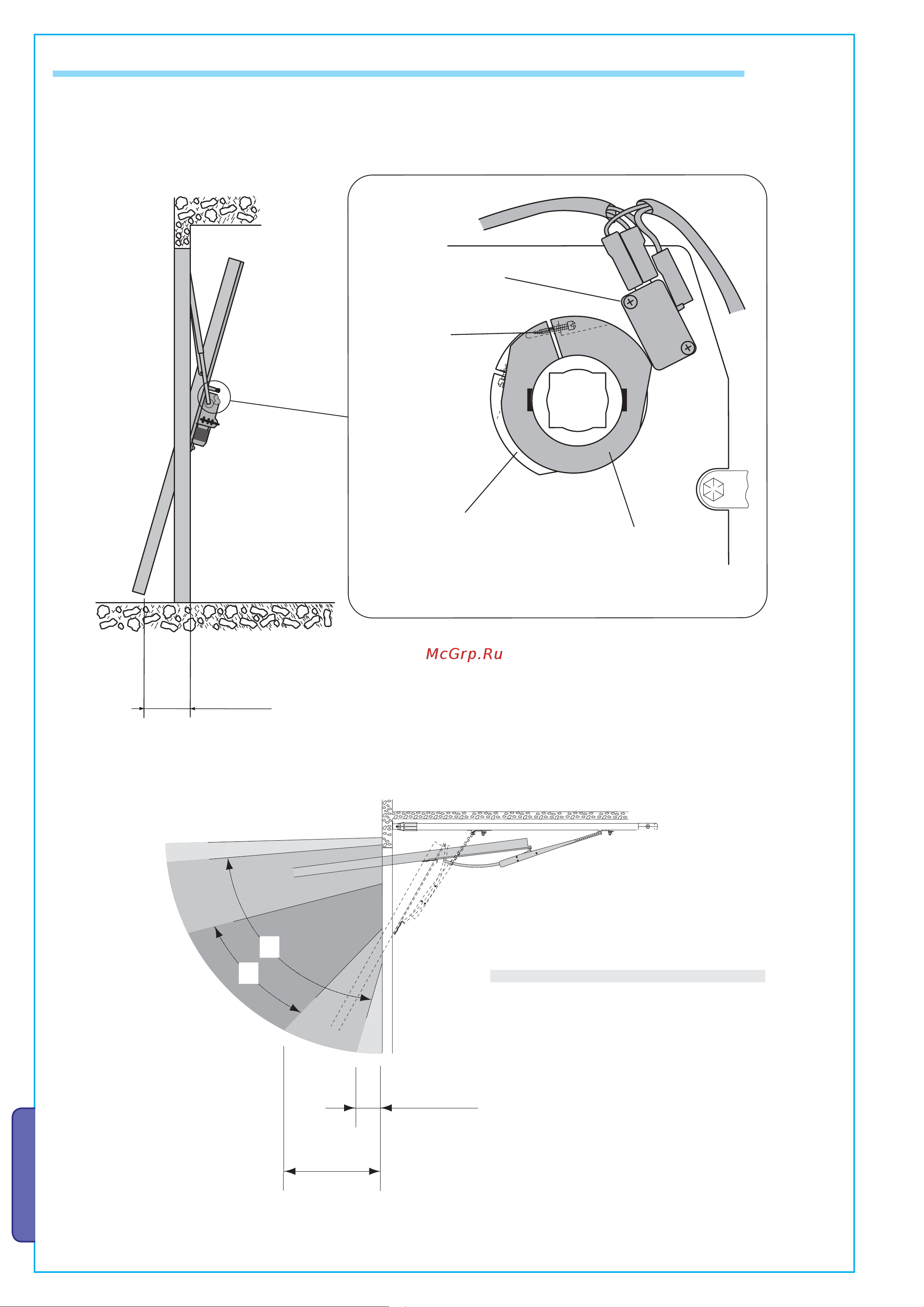

Регулировка микровыключателя замедления в режиме закрывания (только для E1024)
Установите ворота на расстоянии 500 мм от желаемой точки закрывания.
Вращайте внешний кулачок до тех пор, пока микровыключатель не займет нужное положение, затем заблокируйте его с
помощью винта.
Микровыключатель
Внешний кулачок
для замедления
Кулачок для остановки при
закрывании
(см. выше для регулировки)
Винт крепления
кулачка
A – Область действия амперометрического
датчика с изменением направления
движения при срабатывании
B — Область движения ворот с нормальной
скоростью
C – Область движения ворот с замедленной
скоростью
D – Область действия амперометрического
датчика с остановкой при срабатывании
500 мм
