Came ZL19NA [8/18] Устройства безопасности
![Came ZL19NA [8/18] Устройства безопасности](/views2/1777519/page8/bg8.png)
RX TX
./ # .#
RX
TX
Delta
DIR
Delta-S
РУССКИЙ
Стр.
8
8 - Код руководства:
319U36
319U36
вер.
1.0
1.0
05/2011
© Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

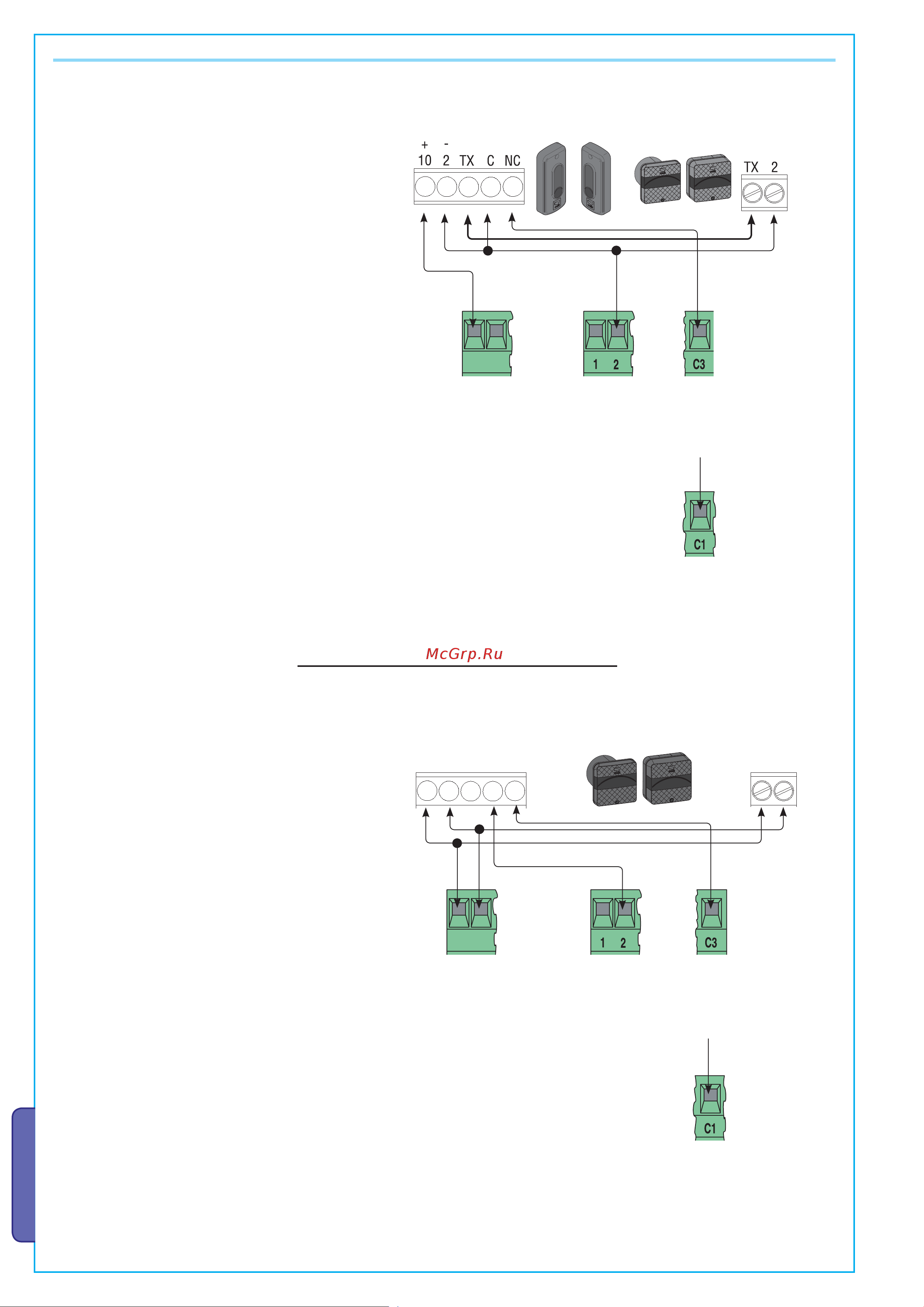

Устройства безопасности
С1 = Функция "Открывание в режиме закрывания" (НЗ
контакт)
- Вход для подключения устройств безопасности, например,
фотоэлементов, и других устройств, соответствующих
требованиям норматива EN 12978. Размыкание контакта во
время закрывания приводит к изменению направления движения
ворот вплоть до полного открывания.
Если функция не используется, установите dip-переключатель
10 в положение ON.
С1 = Функция "Открывание в режиме закрывания" (НЗ контакт)
С3 = Функция "Частичный стоп" (НЗ контакт)
С3 = Функция "Частичный стоп" (НЗ контакт)
- Вход для устройств безопасности, в частности, фотоэлементов,
и других устройств, соответствующих требованиям норматива
EN 12978. Остановка ворот, если они находятся в движении, с
возможностью автоматического закрывания.
Если функция не используется, установите dip-переключатель
8 в положение ON.
