Came ZL19NA [4/18] Монтаж
![Came ZL19NA [4/18] Монтаж](/views2/1777519/page4/bg4.png)
1
2
3
4
520
21
22
16
11
12
19
17
6
7
8
13
14
15
18
10
9
РУССКИЙ
Стр.
4
4 - Код руководства:
319U36
319U36
вер.
1.0
1.0
05/2011
© Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

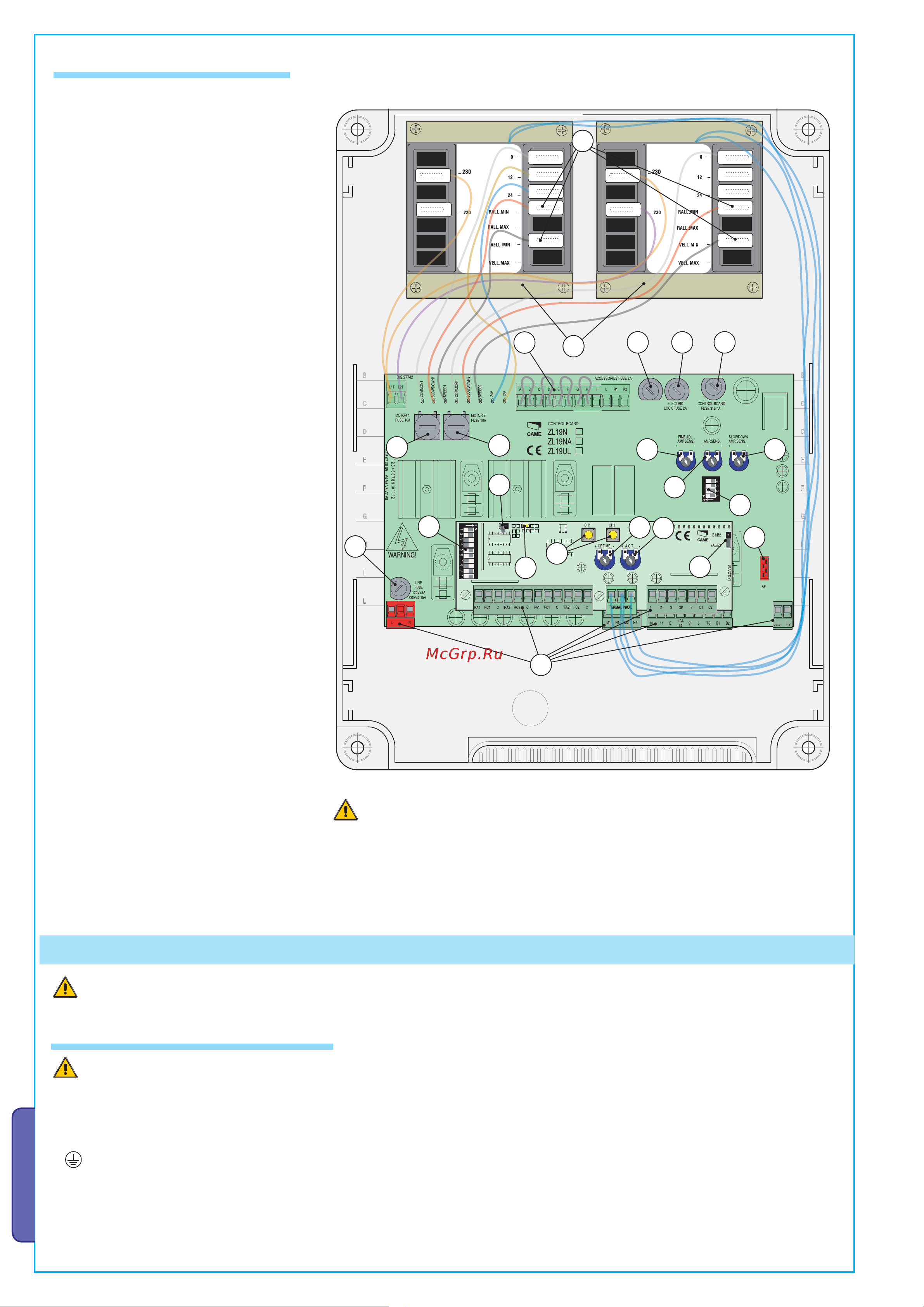

4.2 Основные компоненты
Внимание! Перед проведением каких-либо настроек, регулировок или
подключений в блоке управления, отключите сетевое электропитание и
вытащите аккумуляторы (при их наличии).
Перед началом монтажных работ выполните следующее:
• Проверьте, чтобы место крепления блока управления было защищено от ударов, чтобы поверхности крепления были
устойчивыми, а используемые крепежные детали (болты, дюбели и т.д.) подходили к типу монтажной поверхности.
• Предусмотрите устройство отключения электропитания с расстоянием между контактами не менее 3 мм.
•
Убедитесь в том, что между внутренними соединениями и другими токопроводящими частями предусмотрена дополнительная
изоляция.
• Подготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
5. Монтаж
5.1 Предварительные проверки
Трансформаторы1.
Клеммы для регулировки скоростей 2.
движения и замедления
Колодка для подключения системы 3.
резервного электропитания 002LB18
(если не используется, установите
перемычки между контактами A-B;
C-D; E-F; G-H)
Предохранитель аксессуаров 4.
Предохранитель платы 5.
Точная регулировка чувствительности 6.
токовой системы защиты
Регулировка чувствительности токовой 7.
системы защиты во время движения
Регулировка чувствительности токовой 8.
системы защиты в режиме замедления
Регулировка концевых положений 9.
Регулировка автоматического 10.
закрывания
Микропереключатель выбора функций 11.
Светоиндикатор запоминания 12.
радиокода/таймер автоматического
закрывания
Кнопка запоминания радиокода13.
Перемычка для выбора работы лампы 14.
цикла или второго радиоканала
Разъем для подключения радиоканала15.
Предохранитель сети электропитания 16.
Колодка внешних подключений17.
Микропереключатель выбора функций 18.
Перемычка выбора функции контактов 19.
2-7
Предохранитель электромагнитного 20.
тормоза
Предохранитель мотора М1 21.
Предохранитель мотора М222.
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
