Came ZL19NA [16/18] Программирование
![Came ZL19NA [16/18] Программирование](/views2/1777519/page16/bg10.png)
CH1
T1
T2
CH2
РУССКИЙ
Стр.
16
16 - Код руководства:
319U36
319U36
вер.
1.0
1.0
05/2011
© Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

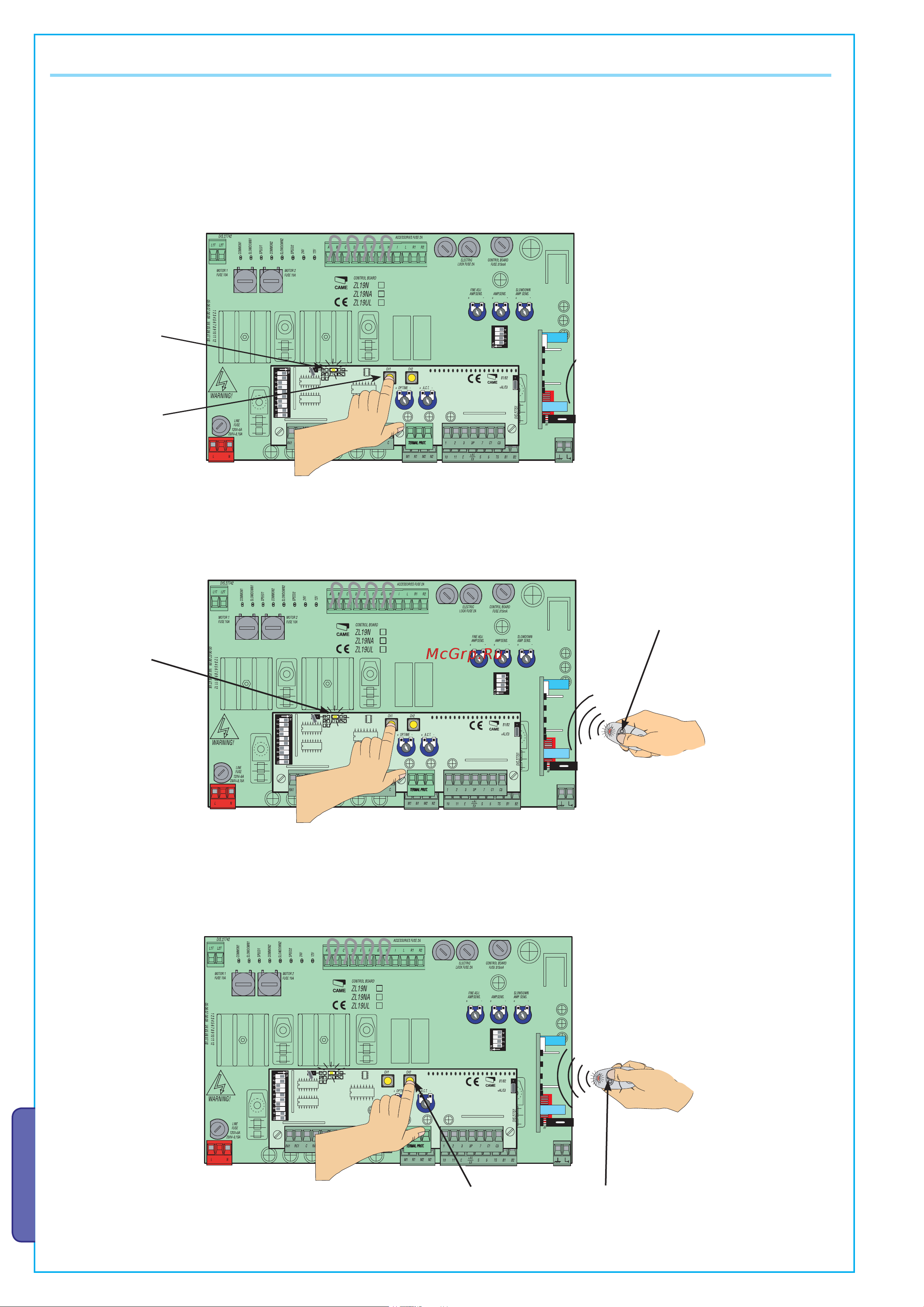

1) Нажмите и удерживайте в данном положении кнопку CH1 на электронной плате. Светодиодный индикатор мигает.
2) Нажмите на кнопку программируемого передатчика. Если индикатор горит ровным светом, программирование прошло
успешно.
Светодиодный
индикатор мигает
Светодиодный
индикатор
горит ровным
светом
CH1 = Канал для управления автоматикой (режимы: "только открыть" / "открыть-закрыть" или "открыть-стоп-закрыть-
стоп" в зависимости от положений dip-переключателей 2 и 3).
CH2 = Канал для управления дополнительным устройством, подключенным к клеммам В1-В2.
3) Повторите первый и второй пункты процедуры для кнопки CH2 , закрепляя за ней другую кнопку передатчика.
Программирование
