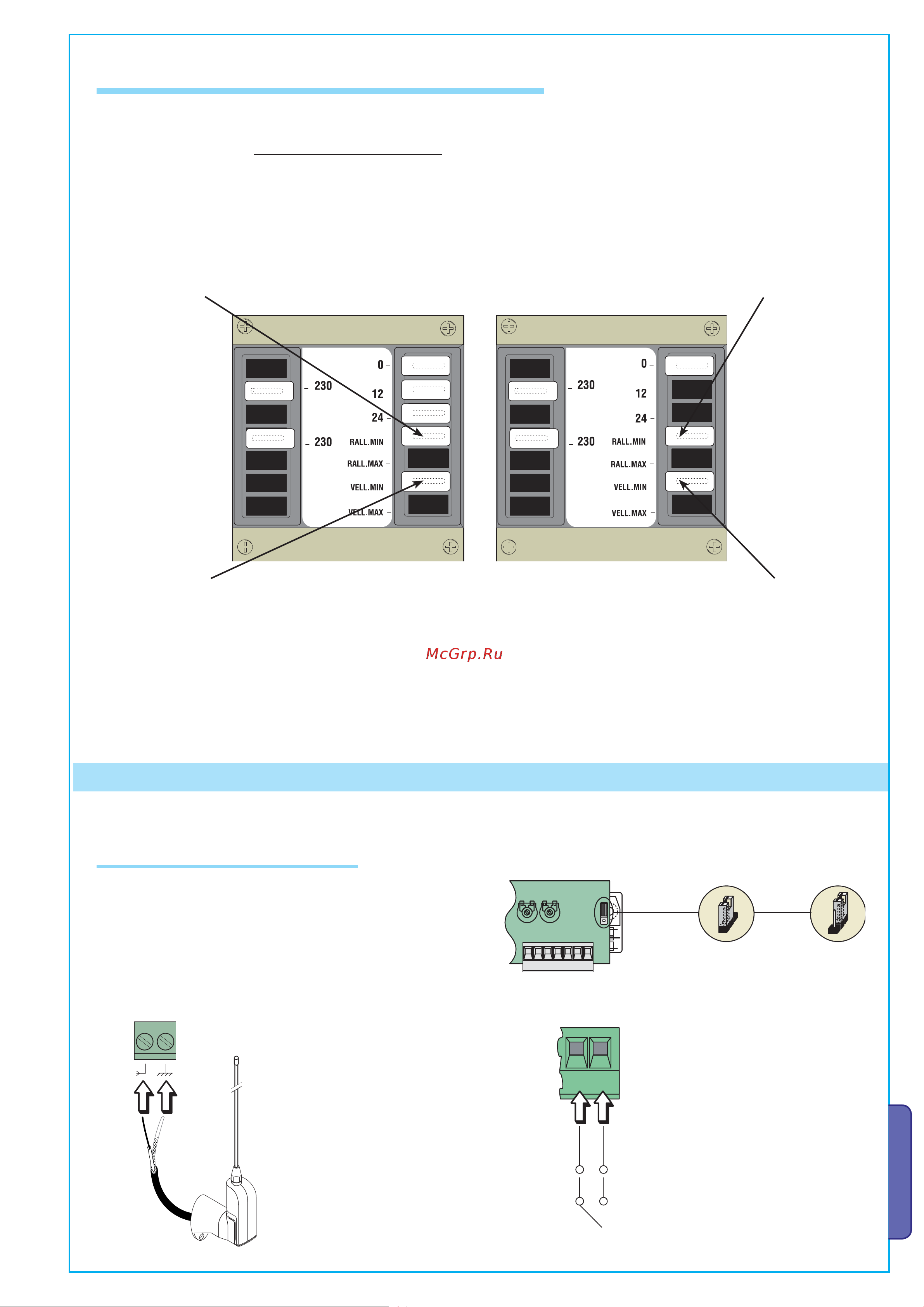

9. Установка и программирование радиоуправления
Подключите антенный кабель к
соответствующим контактам.
Антенна
Выход второго радиоканала (НО
контакты)
Максимальная нагрузка: 1 A, =24 В.
Перемычка (стр. 4, п. 15) в положении
B
Регулировка скорости движения и замедления
Для выбора необходимой скорости работы и замедления установите клеммы, показанные на рисунке, в необходимое
положение.
Скорость в режиме замедления второго привода
Скорость в рабочем режиме второго привода
Скорость в режиме замедления первого привода
Скорость в рабочем режиме первого привода
ПОЛ. A ПОЛ. B
Внимание! Скорости движения и замедления должны быть одинаковы на обоих трансформаторах.
