Came ZL19NA [5/18] Инструменты и материалы





15 mm~

РУССКИЙ

Стр.

5 - Код руководства:

319U36

вер.

1.0

05/2011

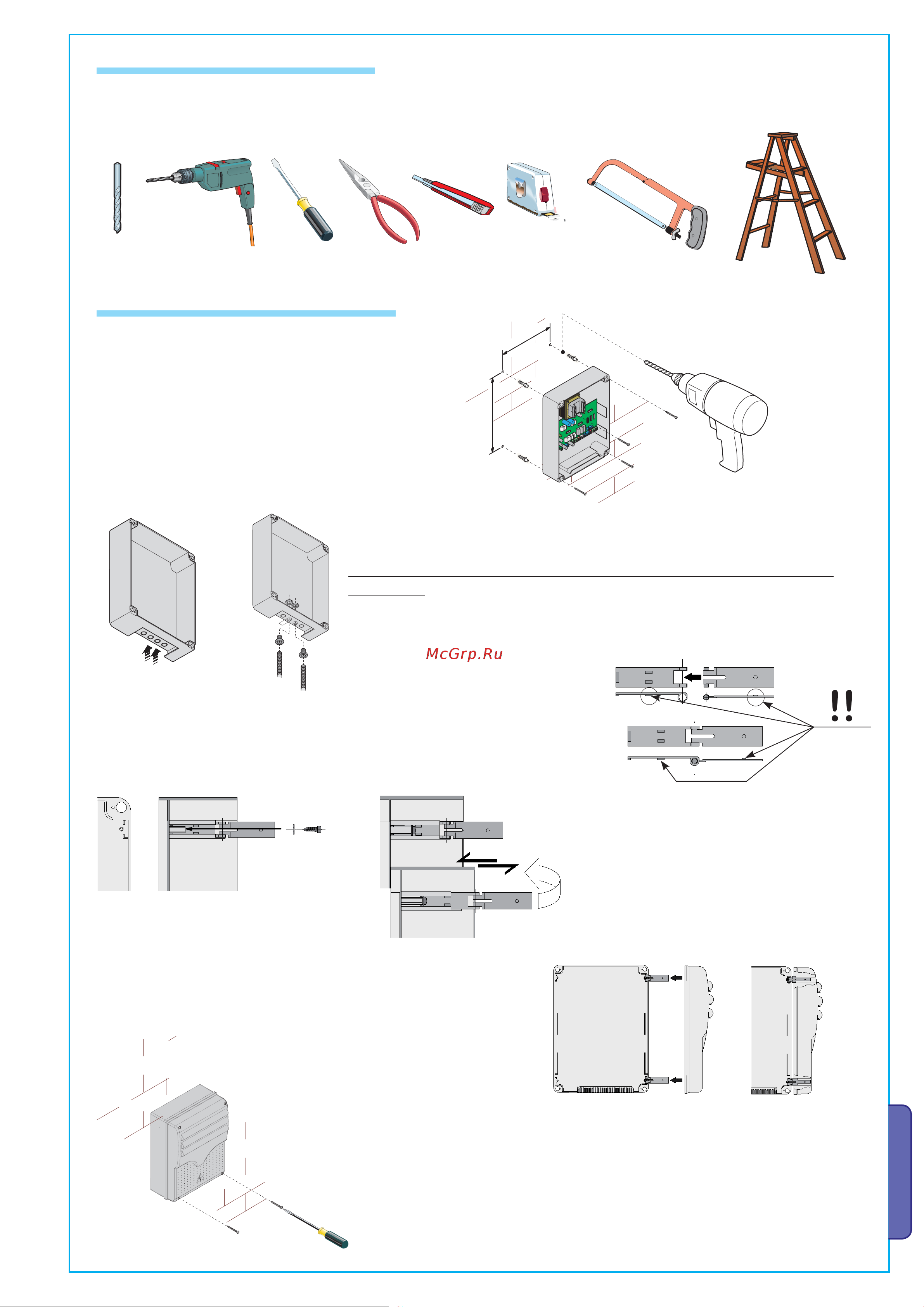

Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов, которые

позволят произвести установку оборудования в полном соответствии с действующими нормами безопасности. На рисунке

представлен минимальный набор инструментов, необходимых для проведения монтажных работ.

1) Установите основание корпуса в защищенном месте.

Для крепления рекомендуются саморезы с полукруглой

головкой под крестовую насадку максимальным

диаметром 6 мм.

2) Рассверлите отверстия для гермовводов. Установите гермовводы с

гофрированным шлангом для электрических кабелей.

Будьте предельно осторожны, чтобы не повредить электронную плату блока

управления!

3) Соберите петли дверцы корпуса.

5.2 Инструменты и материалы

5.3 Крепление и монтаж корпуса

4) Вставьте петли в пазы корпуса (справа или

слева по выбору) и закрепите их с помощью

прилагаемых саморезов и шайб.

переместить для

вращения

5) Установите дверцу корпуса на петли и закрепите прилагаемыми

саморезами. Закройте ее и зафиксируйте прилагаемыми винтами.

6) После выполнения всех необходимых подключений и регулировок

закрепите крышку с помощью имеющихся саморезов.
