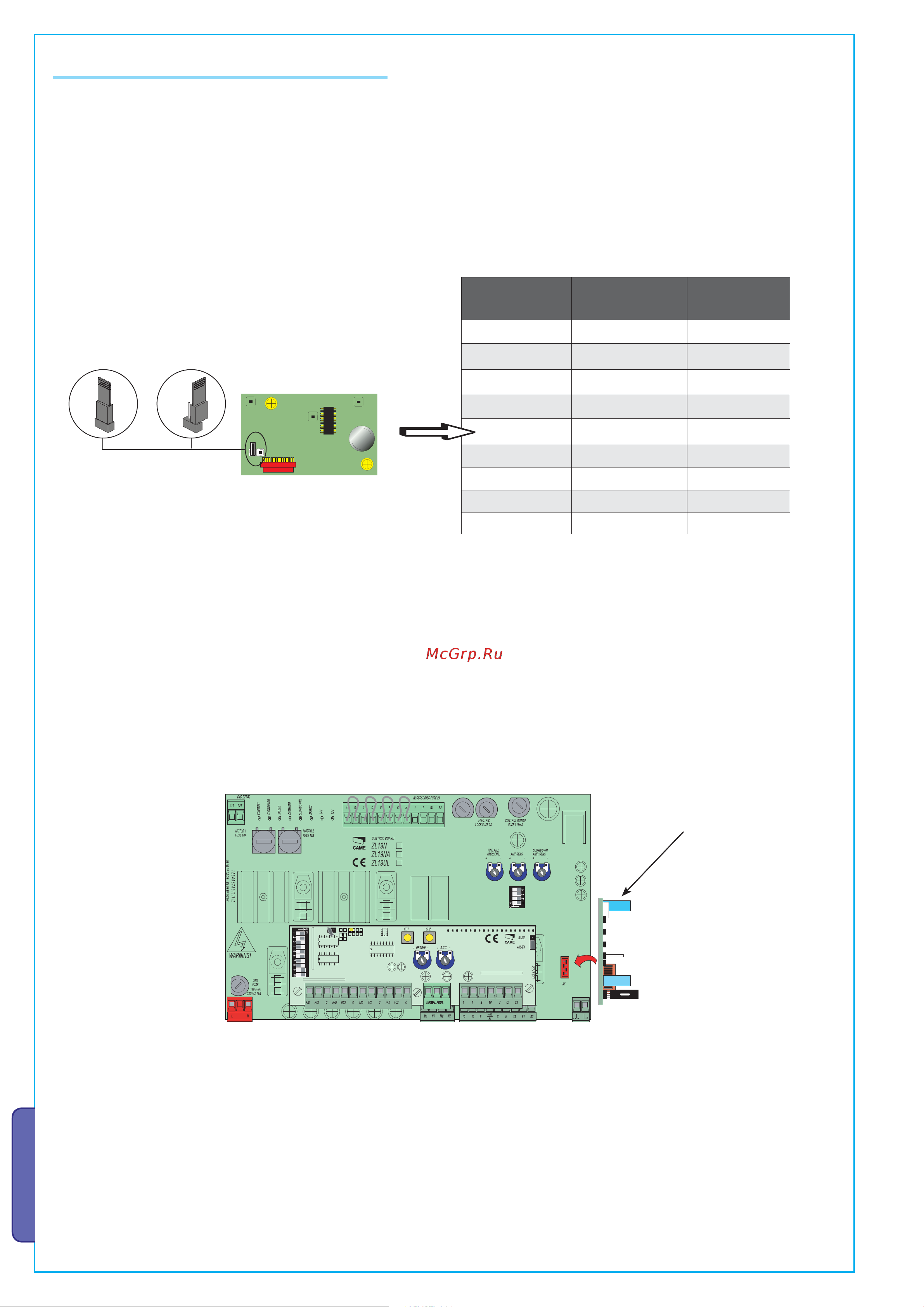

Плата радиоприемника команд управления
Плата радиоприемника AF
Плата радиоприемника команд управления должна устанавливаться только при ОТКЛЮЧЕННОМ ЭЛЕКТРОПИТАНИИ и
вытащенных аккумуляторах.
Важное примечание: плата блока управления распознает плату радиоприемника при последующем включении
электропитания.
Только для плат радиоприемника команд управления AF43S / AF43SM:
- Установите перемычку так, как показано на рисунке, учитывая серию используемых брелоков-передатчиков.
Частота
МГц
Плата
радиоприемника
Серия
брелоков-
передатчиков
FM 26.995 AF130 TFM
FM 30.900 AF150 TFM
AM 26.995 AF26 TOP
AM 30.900 AF30 TOP
AM 433,92 AF43S / AF43SM TAM / TOP
AM 433,92 AF43TW TWIN (Key Code)
AM 433,92 AF43SR ATOMO
AM 40.685 AF40 TOUCH
AM 863,35 AF868 TOP
