![Came ZL19NA [9/18] Delta dir](/views2/1777519/page9/bg9.png)
!,%
3
43
"
"
!,%
3
43
"
"
./
.#
#
&53)"),%M!
48
48
48
#
.#
##0
(Delta)
(DIR)
2
3
45
2
3
45
6
РУССКИЙ
Стр.
9
9 - Код руководства:
319U36
319U36
вер.
1.0
1.0
05/2011
© Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
При каждой команде открывания или закрывания плата
проверяет
эффективность устройств безопасности (фотоэлементов). При
обнаружении
неисправности фотоэлементов светодиодный индикатор
PROG на блоке управления начинает мигать, при этом отменяются любые команды, поступающие от брелоков-передатчиков
или кнопок управления.

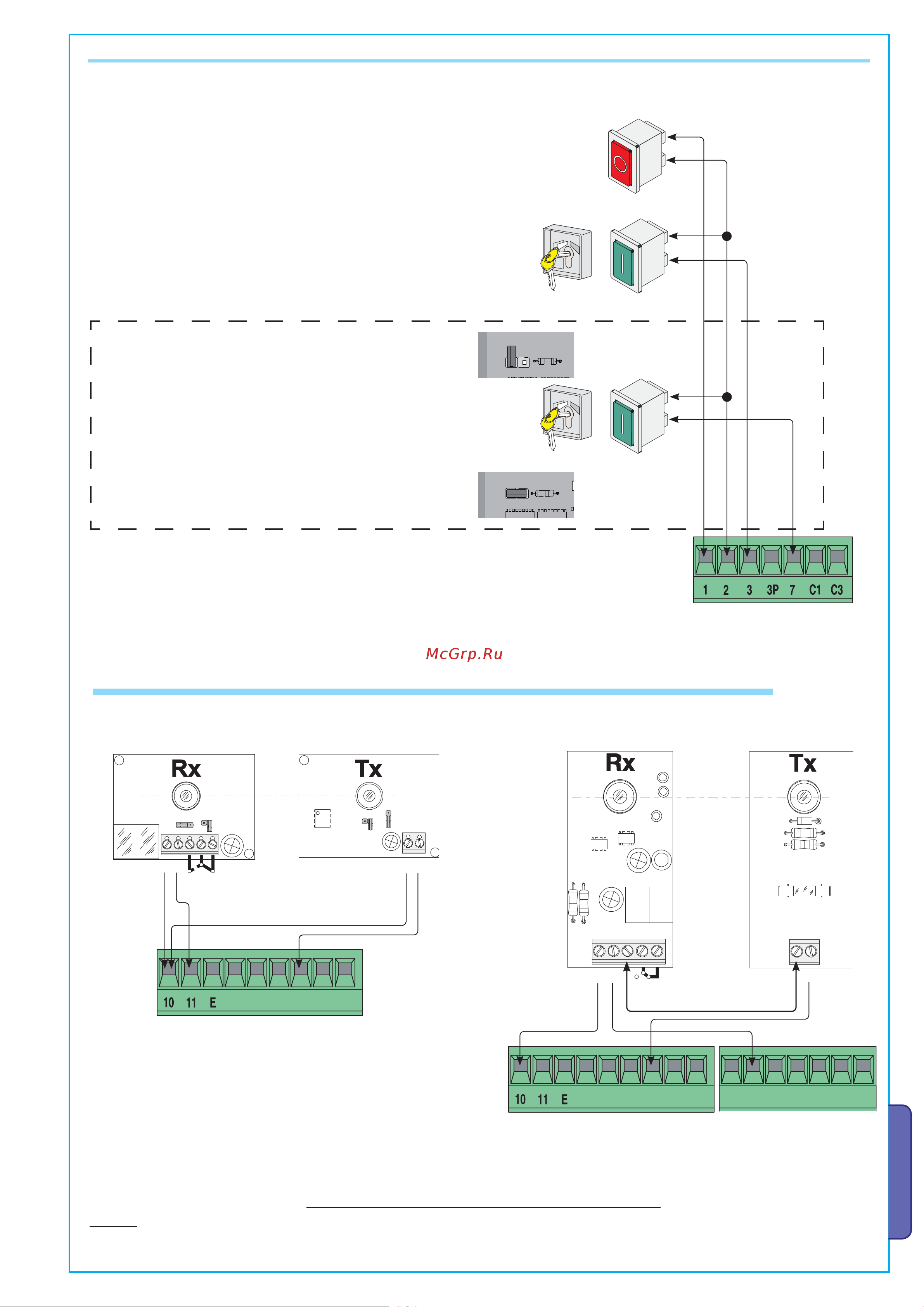

Электрические подключения для тестирования фотоэлементов:
- передатчик и приемник должны быть подключены так, как показано на рисунке;
- установите микропереключатель 3 (микропереключатель выбора функций) в положение ON для проведения теста.
ВАЖНО:
При выборе функции тестирования фотоэлементов нужно ОБЯЗАТЕЛЬНО ПРОВЕРИТЬ, чтобы на контактах 2-С3, 2-С1 НЕ БЫЛО
УСТАНОВЛЕНО ПЕРЕМЫЧЕК. Если контакты не используются, исключите их с помощью микропереключателей 8 и 10.
6.1 Электрическое подключение для тестирования эффективности фотоэлементов
Кнопка "Стоп" (НЗ контакты)
- Кнопка остановки движения ворот, исключающая автоматическое
закрывание; для возобновления движения необходимо нажать на
соответствующую кнопку управления или брелока-передатчика.
Если функция не используется, установите dip-переключатель 9 в
положение ON.
Ключ-выключатель и/или кнопка управления (НО контакты)-
Команды открывания и закрывания ворот, отдаваемые посредством
нажатия на кнопку или поворота ключа: ворота меняют
направление движения или останавливаются, в зависимости от
того, в каком положении находятся микропереключатели (смотрите
выбор режимов работы и функций, микропереключатели 2 и 3).
Перемычка сбивчивый (стр. 4, п. 20).
Ключ-выключатель и/или кнопка открывания (НО контакты)
- Команда открыть ворота.
Устройства управления
Ключ-выключатель и/или кнопка закрывания (НО контакты)
- Команда закрыть ворота. Перемычка вставленный (стр. 4,
п. 20).
