2.4 Аккумуляторные батареи

ИБП использует двухполярное питание от батарей, т е энергия передается по трем проводникам,

подключенным к двум полюсам, положительному и отрицательному, и средней точке. Схема

подключения показанна на Рис. 2-9.

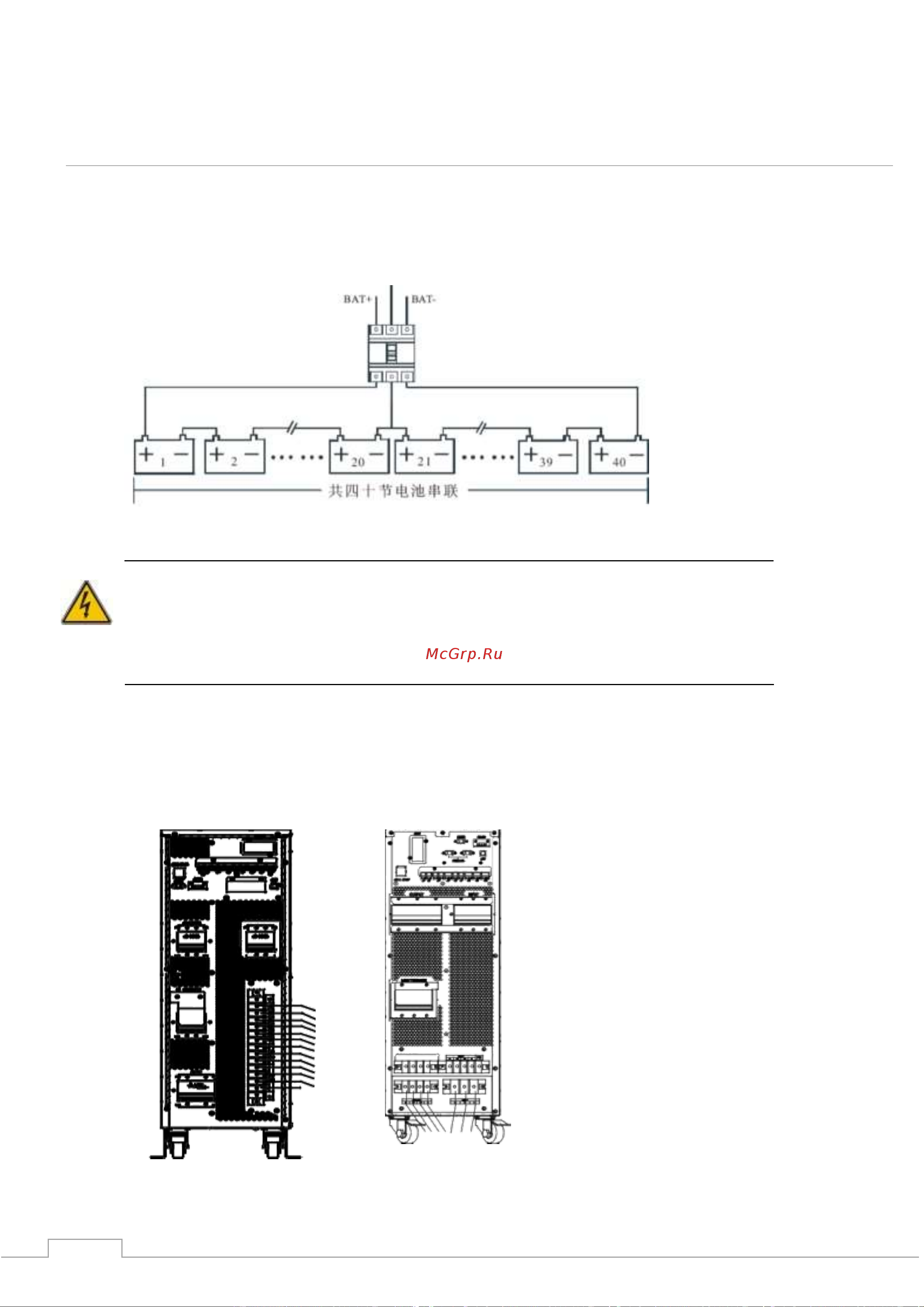

Рис. 2-9. Схема подключения батарей

Опасно!

Напряжение на клеммах батарей превышает 400 В, во избежание поражения электрическим

током, следуйте инструкции по безопасности.

Убедитесь, что все три провода правильно подключены к

клеммам защитного устройства батарей и клеммам ИБП.

2.5 Кабельный ввод

Кабели могут подводиться к ИБП снизу или сбоку и подключаться на клеммные колодки внизу или сбоку ИБП.

Кабельный ввод показан на Рис.2-10.

Рис. 2-10. Подключение кабелей.
