Выходной разъем сигнала «Сбой электроснабжения»

По умолчанию контакты разъема J10 запрограммированы на подачу гальванически

изолированного сигнала, если параметры электросети на входе ИБП не соответствуют

требованиям (произошел сбой электроснабжения). Схема разъемов показана на рис. 2-21,

описание контактов разъема показано в Таблице 2.12.

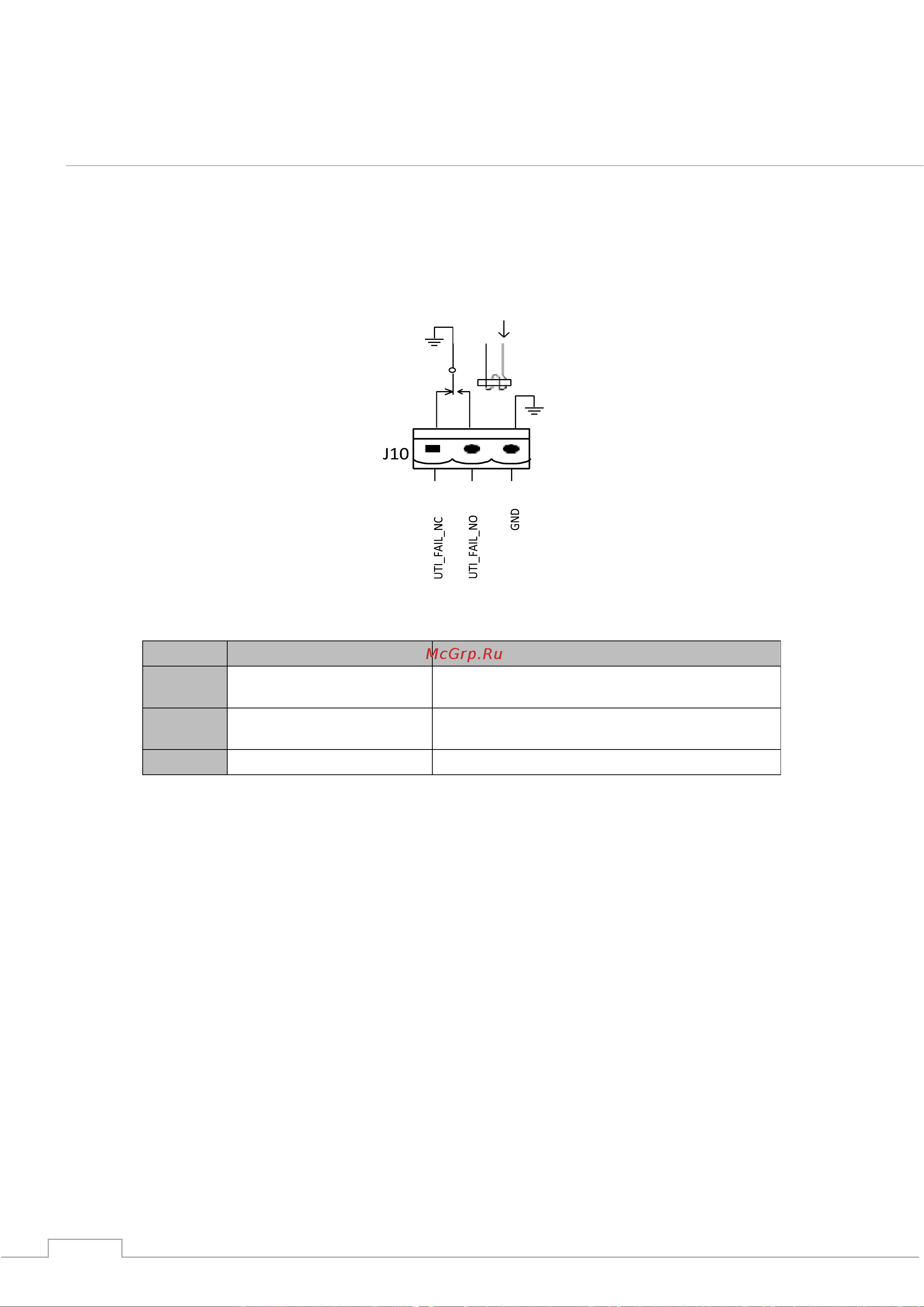

Рис.2-21 Схема разъема сигнала «Сбой электроснабжения»

Таблица 2.12 Описание контактов разъема сигнала «Сбой электроснабжения»

Контакт

Сигнал

Функция

J10-1

UTILITY_FAIL_NC

Программируемый нормально замкнутый

выходной сигнал «Сбой электроснабжения»

J10-2

UTILITY_FAIL_NO

Программируемый нормально разомкнутый

выходной сигнал «Сбой электроснабжения»

J10-3

UTILITY_FAIL_GND

Общий контакт для J10-1 и J10-2

2.7.2 Коммуникационные интерфейсы

Порты RS232, RS485 и USB: используются специалистами авторизованных сервисных центров для получения

служебных данных при пуско-наладке и диагностике ИБП, а также могут использоваться для получения данных о

состояниях ИБП в системах автоматизации.

Слот SNMP – слот используется для установки опциональной SNMP-карты.
