Разъемы интерфейса выключателя цепи аккумуляторов – BCB

Разъемы J6 и J7 представляют собой интерфейс выключателя цепи аккумуляторов (BCB).

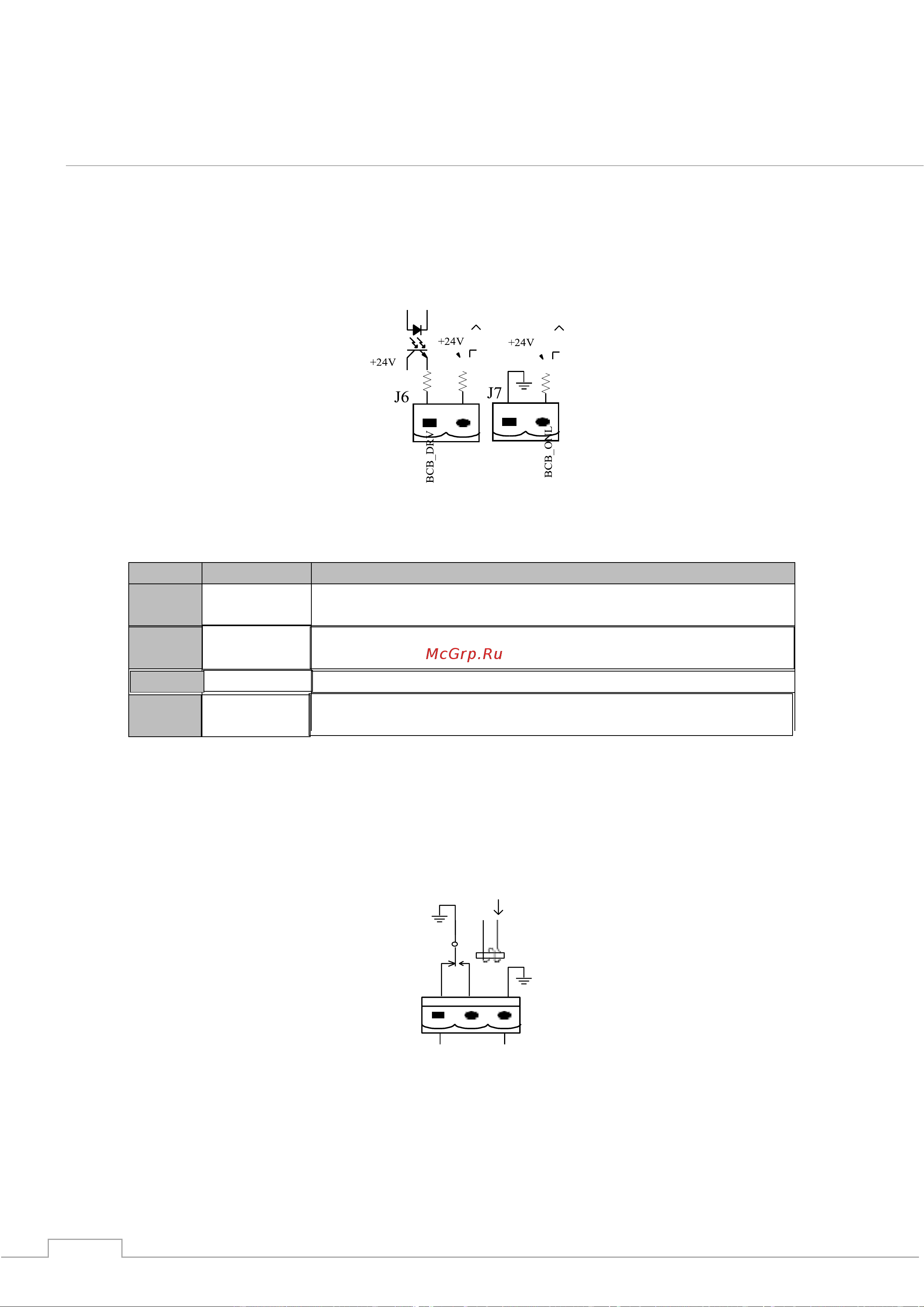

Схема разъемов показана на Рис.2-18, описание разъемов приводится в Таблице 2.9.

Рис.2-18 Схема разъемов BCB Таблица 2.9

Описание контактов разъемов BCB

Выходной разъем сигнализации о низком уровне заряда батарей

По умолчанию контакты разъема J8 запрограммированы на подачу гальванически

изолированного сигнала при низком уровне напряжения на батареях, что означает низкий

уровень заряда батарей. Схема разъемов показана на рис. 2-19, описание контактов разъема

показано в Таблице 2.10.

Рис.2-19 Схема разъема сигнализации о низком уровне заряда батарей

J6-2

Сигнал состояния контакта BCB, подключение к нормально

разомкнутой цепи BCB

J7-2

Сигнал «BCB замкнут» (нормально разомкнутый), показывает

активное состояние BCB, если эта цепь замкнута на J7-1.

BCB_Online

«Земля» для J6-1, J6-2 и J7-2

GND_DRY

J7-1

BCB_Status

Программируемый выходной сигнал

По умолчанию: Сигнал привода BCB напряжение +24В, ток 20мА

BCB_DRIV

J6-1

Контакт

BAT_LOW_NC

BCB_CONT

BAT_LOW_N

GND

Функция

Сигнал
