HIDEN EXPERT

HE3300

10-40 kVa

3. Панель управления

3.1 Введение

В этой главе описаны функции и приведены подробные указания по использованию элементов панели

оператора, дается информация о ЖК-дисплее, в том числе типы ЖК-дисплеев, подробное описание меню,

информация в окне подсказок и список аварийных сигналов ИБП.

3.2 Панель управления

Панель управления расположена на передней панели ИБП. С ее помощью оператор может управлять ИБП и

контролировать все измеряемые параметры, наблюдать состояние ИБП и аккумуляторов, просматривать

журналы событий и аварийных сигналов. Панель управления разделена на три функциональные зоны:

мнемоническое изображение пути тока, ЖК-дисплей и клавиши меню, а также клавиши контроля и

управления.

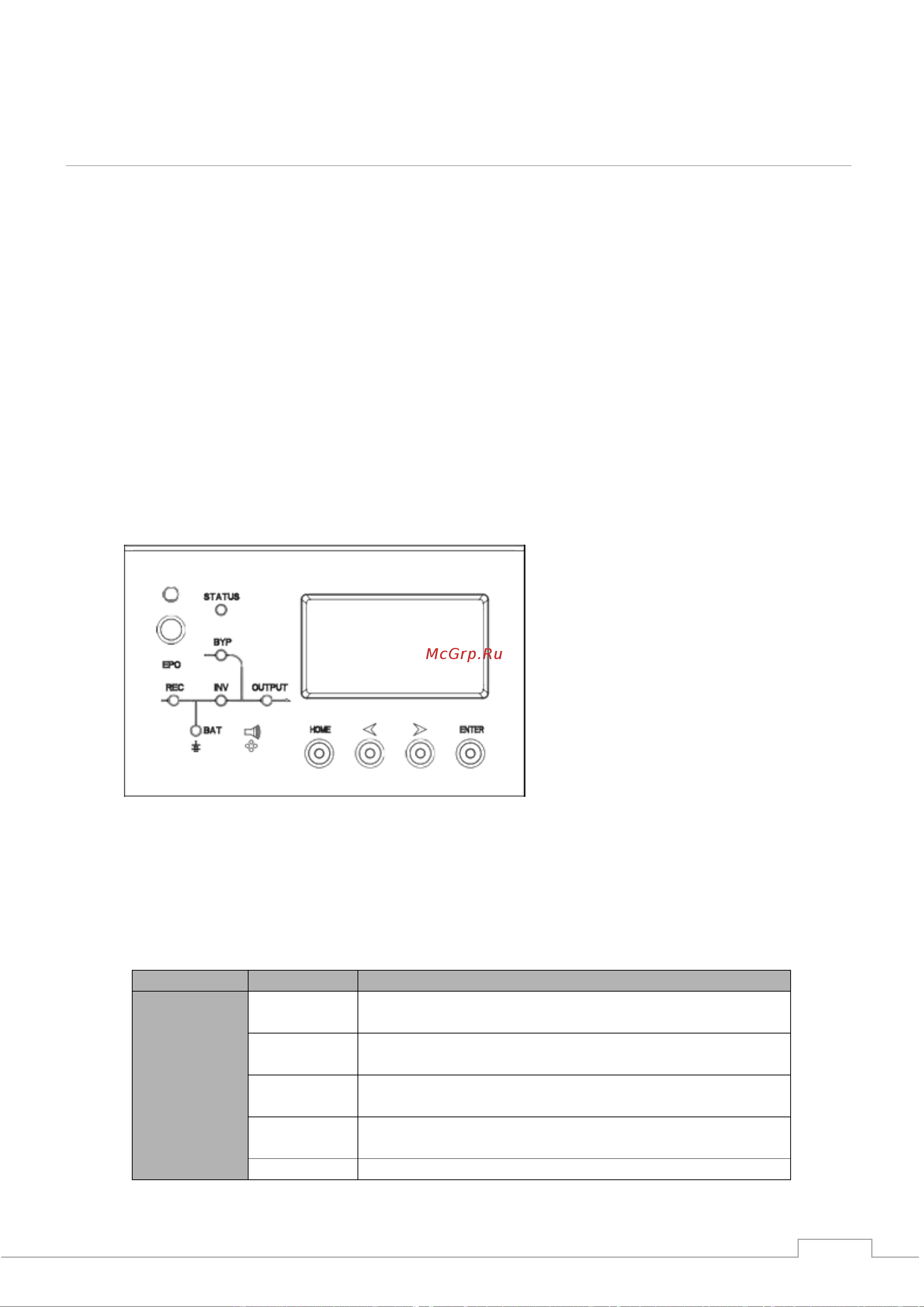

Панель управления изображена на Рис.3-1.

Рис. 3-1. Панель управления

3.2.1 Светодиодные индикаторы

На панели оператора находятся 6 СДИ для отображения состояния компонентов ИБП и ошибок (см.

Рис.3-1). Описание индикаторов приведено в Таблице 3.1

Таблица 3.1 Описание светодиодных индикаторов

Индикатор

Состояние

Описание

Индикатор

выпрямителя

(REC)

постоянный

зеленый

выпрямитель работает нормально

мигающий

зеленый

выпрямитель в процессе запуска, входная сеть в норме

постоянный

красный

ошибка выпрямителя

мигающий

красный

ошибка входной сети

не горит

выпрямитель не работает
