HIDEN EXPERT
HE3300
10-40 kVa
33

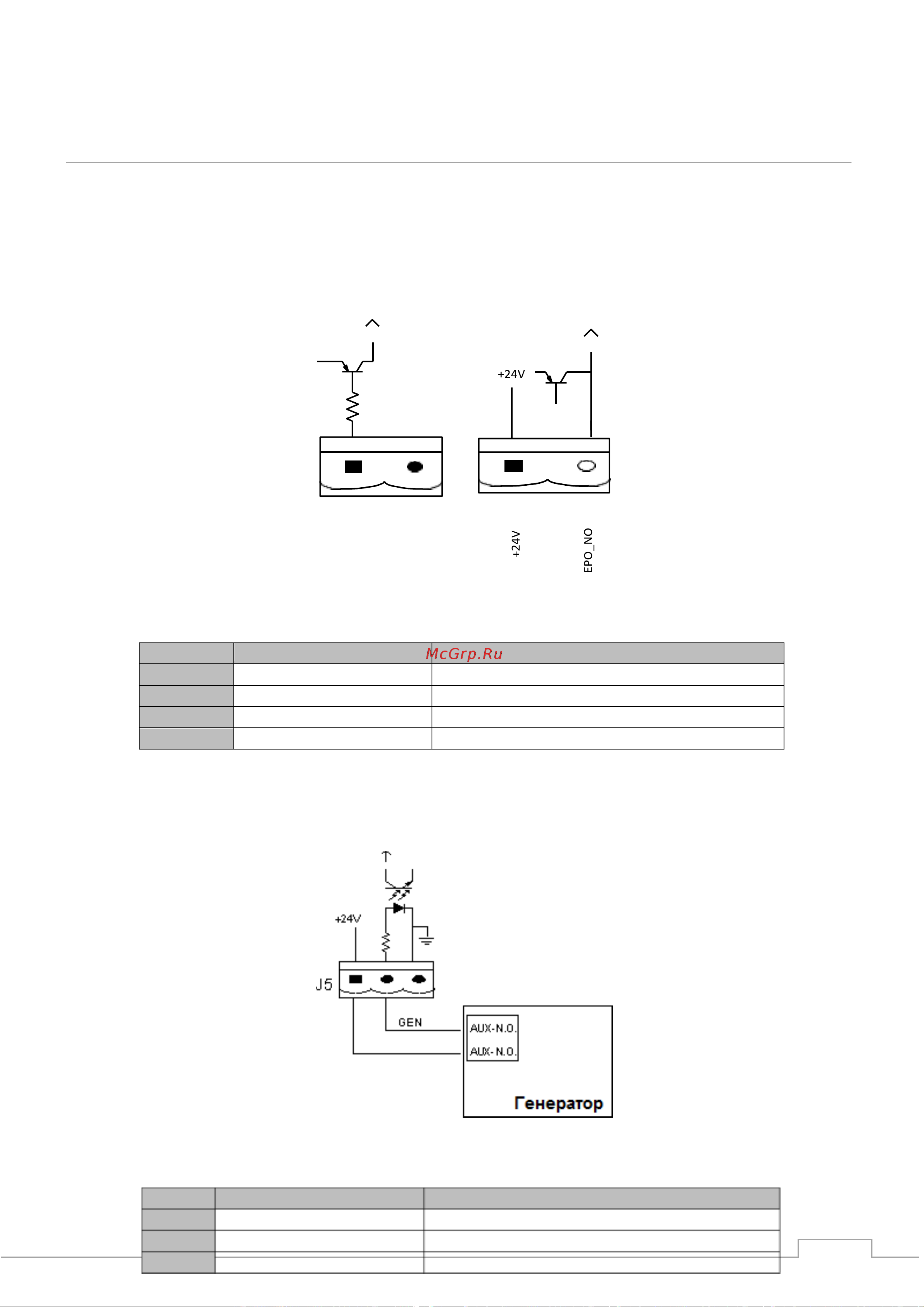

Входной разъем системы экстренного отключения (EPO)
Разъем J4 используется для экстренного отключения ИБП. Сигнал на выключение ИБП
выдается при размыкании контактов 1 (EPO_NC) и 2 (+24В) разъема J4 или при замыкании
контактов 3 (+24В) и 4 (EPO_NO) разъема J4. Схема разъема J4 показана на Рис.2-16, описание
его контактов приведено в Таблице 2.7.
J4
Рис.2-16 Схема разъема системы экстренного отключения (EPO)
Таблица 2.7 Описание контактов разъемов системы экстренного отключения (EPO)
Контакт
Сигнал
Функция
J4-1
REMOTE_EPO_NC
Сигнал EPO при размыкании с J4-2
J4-2
+24V_DRY
+24В
J4-3
+24V_DRY
+24В
J4-4
REMOTE_EPO_NO
Сигнал EPO при замыкании на J4-3
Программируемый вход «Работа с генератором»
Замыкание контакта 2 разъема J5 на +24В переводит ИБП в режим работы с генератором.
Схема разъема J5 показана на Рис.2-17, описание его контактов приведено в Таблице 2.8.
Рис.2-17 Схема разъема «Работа с генератором»
Таблица 2.8 Описание контактов разъема J5
+24V
EPO_NC
+24V
Контакт
Сигнал
Функция
J5-1
+24V_DRY
+24В
J5-2
GEN_CONNECTED
Сигнал «Генератор подключен»
J5-3
GND_DRY
«Земля» для J5-1
