Hiden Expert HE33015XS [60/63] Hiden expert

HIDEN EXPERT

HE3300

10-40 kVa

Полка 3. Плюс батареи №11 соединяется с минусом батареи №10, с помощью

перемычки L4. Плюс батареи №31 соединяется с минусом батареи №30, с помощью

перемычки L4. Подробнее смотри рис 5-2-4.

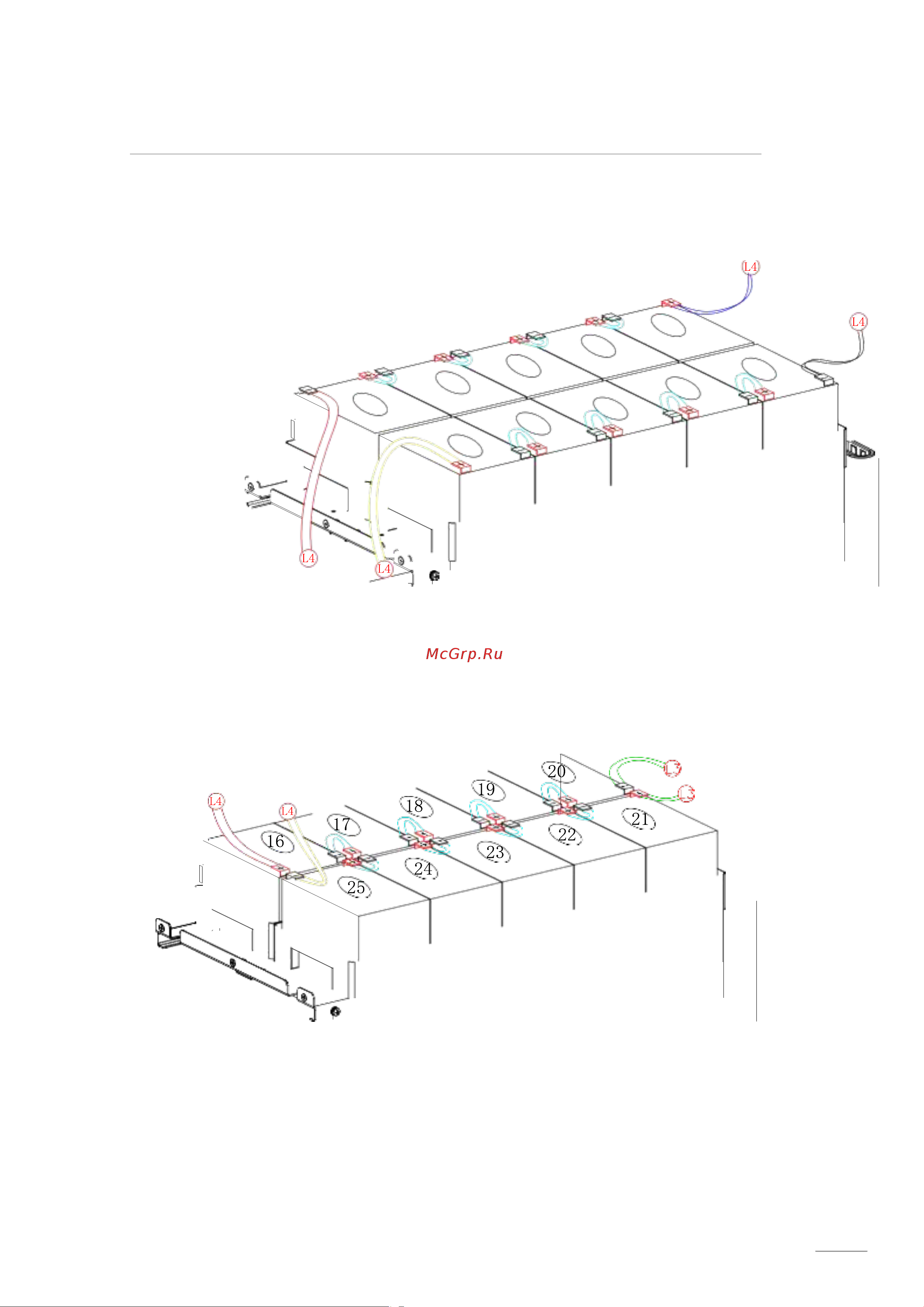

Рис 5-2-4. Соединение АКБ на третьей полке

Полка 4. Плюс батареи №16 соединяется с минусом батареи №15, с помощью

перемычки L4. Плюс батареи №26 соединяется с минусом батареи №25, с помощью

перемычки L4. Минут батареи№20 и плюс батареи №21 являются нейтралью батарейной

емкости и подключены к батарейному выключателю. Подробнее смотри рис 5-2-5.

Рис 5-2-5. Соединение АКБ на четвертой полке
