HIDEN EXPERT
HE3300
10-40 kVa
32
J2 J3

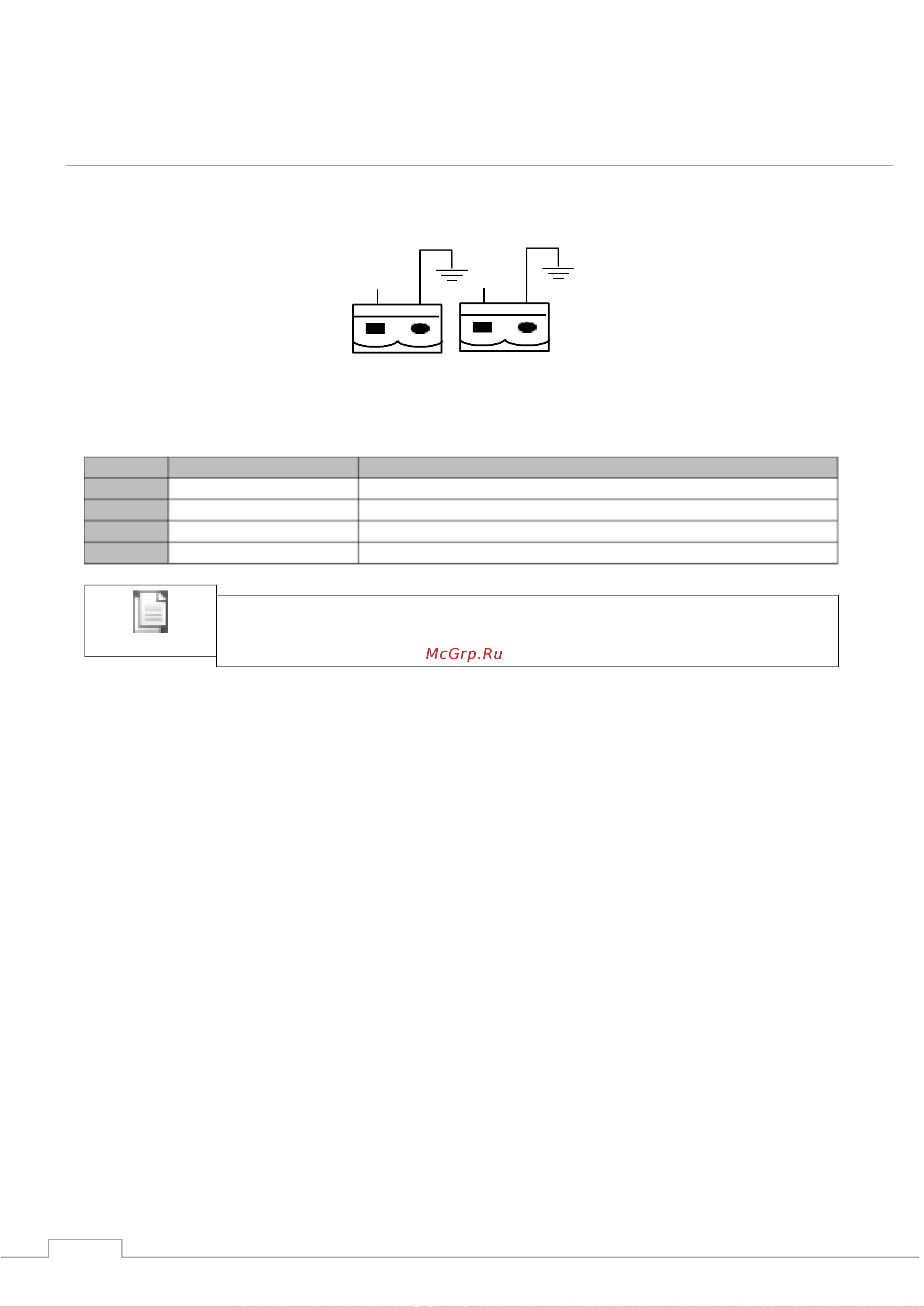

Рис.2-15 Схема разъемов J2 и J3 для датчиков температуры Таблица
2.6 Описание контактов разъемов J2 и J3
Датчик температуры должен иметь следующие характеристики: R25=5кƱ,
B25/50=3275, для заказа, пожалуйста, свяжитесь с представителем
производителя ИБП.
Контакт
Сигнал
Функция
J2-1
TEMP_BAT
Сигнальный вход температурного датчика батарей
J2-2
TEMP_COM
Общий контакт для датчиков температуры
J3-1
ENV_TEMP
Сигнальный вход температурного датчика окружающей среды
J3-2
TEMP_COM
Общий контакт для датчиков температуры
