Предупреждение.
Действия, описанные в данном разделе, должны выполняться квалифицированным и аттестованным
специалистом. При возникновении любых трудностей незамедлительно обратитесь к
представителю производителя.
Внимание.
• Затягивайте болты на клеммах с усилием, указанным в Таблице 2.3.
• Рабочий нулевой и защитный проводники должны присоединяться в соответствии с местными
требованиями по заземлению.
• Пустые отверстия для кабелей должны быть закрыты заглушками.
2.7 Кабели управления и связи
На задней панели ИБП расположены: интерфейс «сухие контакты» (J2-J11) и коммуникационные
интерфейсы (RS232, RS485, слот для карты SNMP и порт USB), как показано на Рис.2-14.

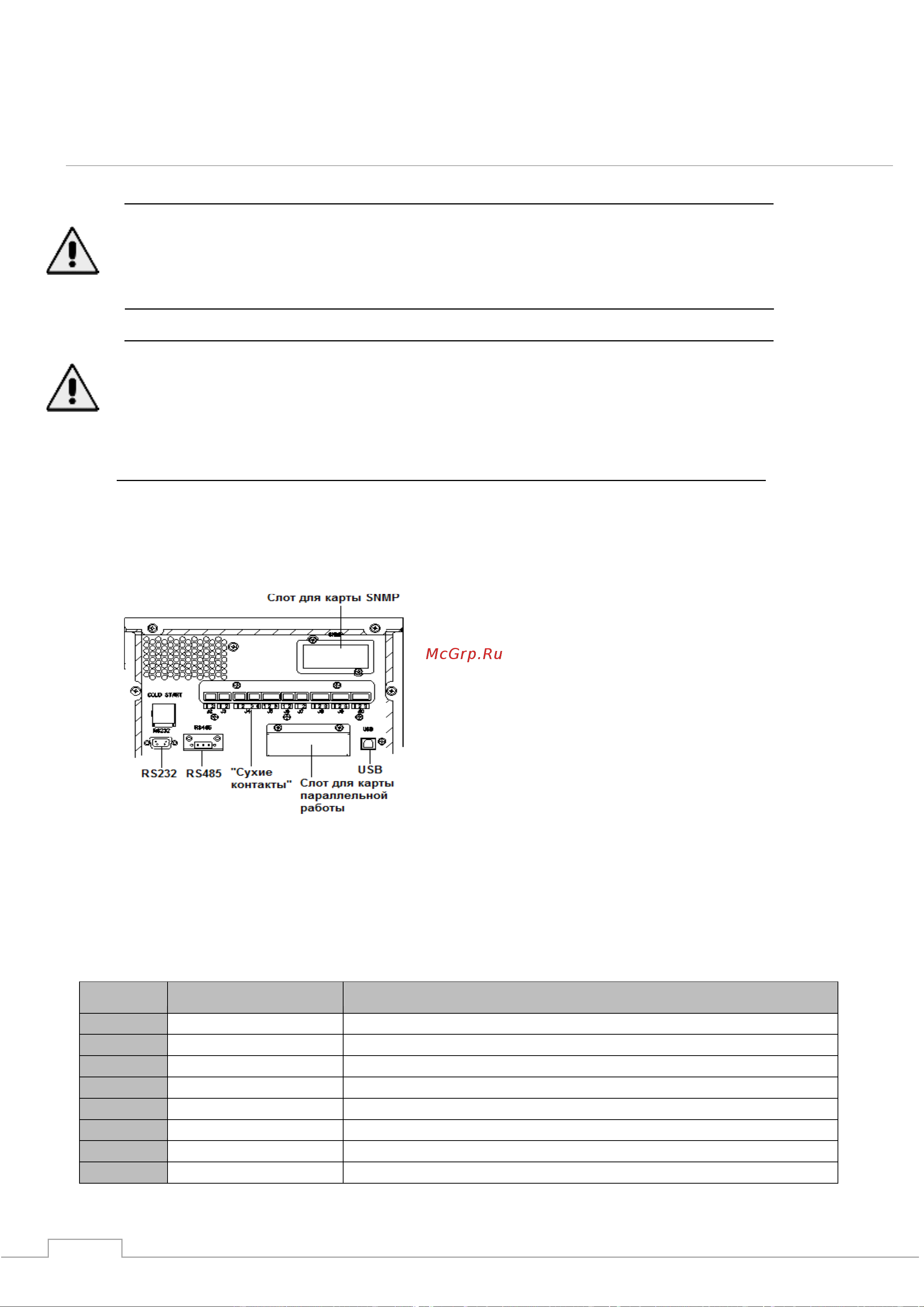

Рис.2-14 Коммуникационные порты
2.7.1 Интерфейс сухие контакты
Функции разъемов J2-J11 интерфейса «сухие контакты» указаны в Таблице 2.5.
Таблица 2.5 Функции разъемов J2-J11
Контакт
Сигнал
Функция
J2-1
TEMP_BAT
Сигнальный вход температурного датчика батарей
J2-2
TEMP_COM
Общий контакт для датчиков температуры
J3-1
ENV_TEMP
Сигнальный вход температурного датчика окружающей среды
J3-2
TEMP_COM
Общий контакт для датчиков температуры
J4-1
REMOTE_EPO_NC
Сигнал EPO при размыкании с J4-2
J4-2
+24V_DRY
+24В
J4-3
+24V_DRY
+24В
J4-4
REMOTE_EPO_NO
Сигнал EPO при замыкании на J4-3
